Vollautomatische Bearbeitung prismatischer Werkstücke
CNC-Programmierzeiten eines breiten Typenspektrums drastisch reduzieren
Der deutsche Softwarehersteller SCHOTT SYSTEME GmbH präsentiert die vollautomatische Bearbeitung prismatischer Werkstücke direkt aus 3D-Volumendaten.
Die CAD/CAM-Software Pictures by PC Version 3.10 zielt darauf ab, den Fertigungsprozess soweit wie möglich zu automatisieren, um die CNC-Programmierzeiten eines breiten Typenspektrums drastisch zu reduzieren und gleichzeitig die Bearbeitungskonsistenz zu erhöhen. Der gesamte Fertigungsprozess wird via Kommandosequenzen mit der integrierten, objektorientierten Interpreter-Sprache von Pictures by PC gesteuert, ist aber für den Benutzer jederzeit vollkommen transparent. Der gesamte Prozessablauf gliedert sich in einige wenige, vollautomatische Schritte.
Datenimport: 3D-Volumendaten werden als STEP-, IGES-, VEC- bzw. VCZ- Daten eingelesen und auf Datenintegrität und Regel-Geometrien geprüft. Beliebig im Raum positionierte Werkstücke werden automatisch bearbeitungsgerecht ausgerichtet.

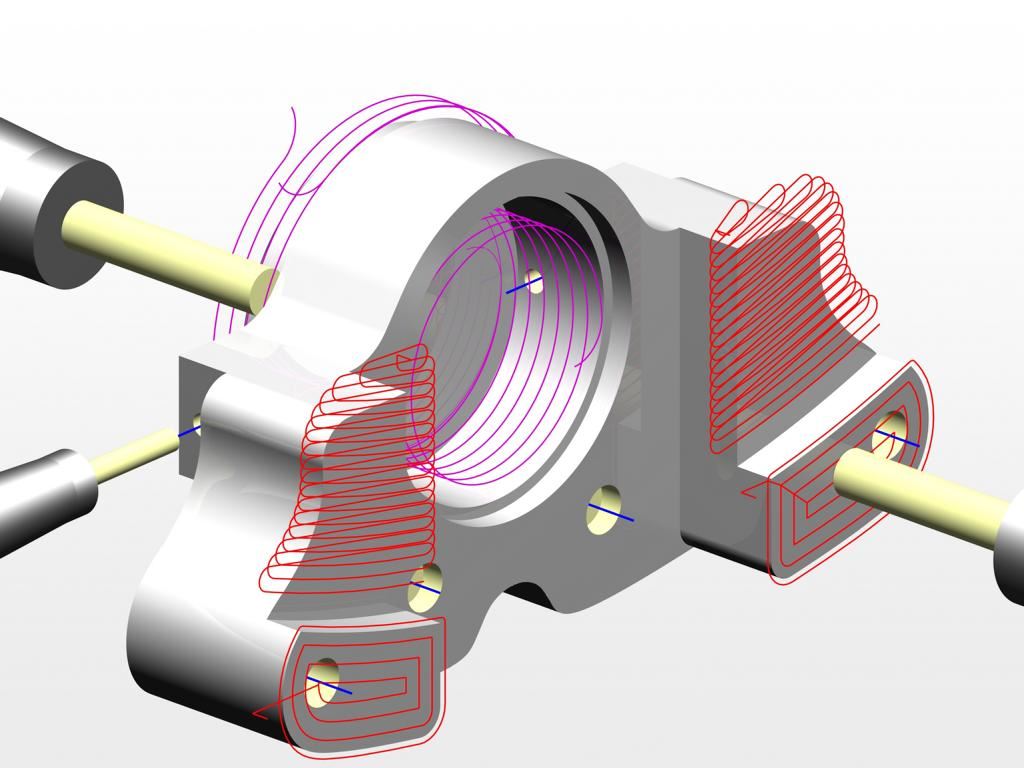

Geometrie-Analyse und Technologie-Zuweisung: Die Geometriedaten werden analysiert und auf Planflächen, Taschen, Fasen, Bohrungen sowie konvexe und konkave Abrundungen untersucht. Den Geometrie-Elementen werden danach im CAM geeignete Bearbeitungs-Strategien zugeordnet, die bewährten Technologie-Definitionen des Anwenders entstammen, aber auch individuell nacheditiert werden können. Die CAM-Arbeitsfolge ist damit abgeschlossen.
Simulation und Prüfung: Bevor das Werkstück tatsächlich auf der Maschine gefertigt wird, sollte die Bearbeitung per optischer Simulation geprüft werden. Es stehen dazu die Abtrags- sowie die Pfad-Simulation zur Verfügung. Bei komplexen Bearbeitungen kommt zudem die Restmaterialprüfung zum Einsatz, um zu untersuchen, ob ein Werkstück komplett bearbeitet wurde.
Vorbereitung und Produktion: Je nachdem, auf welcher Maschine (mit welcher Steuerung) gefertigt werden soll, müssen Werkstück-Einspannung, Nullpunkt und Rückzugsebenen entsprechend den technischen Gegebenheiten (3- oder 5 Achsen-Maschine) gewählt, die CAM-Blöcke entsprechend nachgeführt, der Postprozessor-Lauf gestartet und das CNC-Programm generiert werden. Zudem empfiehlt sich die Ausgabe eines Informationsblatts für die Werkstatt (Grafik, Nullpunkt, Werkzeuge, Fräszeiten u.a.)
