Vom 3D-Scan zum CAD-Modell
Flächenrückführung auf höchstem Niveau
3D-Scandaten können leider nicht direkt als verwertbares CAD-Modell ausgegeben werden. Flächenrückführung (Reverse Engineering) ist eine komplizierte und mühsame Aufgabe, um die gewünschten Ergebnisse zu erzielen und gleichzeitig Genauigkeit und Konstruktionsabsicht aufrechtzuerhalten. Mit QUICKSURFACE 2024 hat DataCAD eine Lösung im Portfolio.
QUICKSURFACE / Mesh2Surface ist eine Scan-to-CAD-Software zur Überführung von 3D-Scannetzen von jedem 3D-Scanner in CAD-Modelle. Mit einfachen aber leistungsstarken Funktionen werden die digitalisierten Daten aufbereitet und umgewandelt.
Dazu wird der gewünschte Bereich ausgewählt und schon erstellt QuickSurface eine angenäherte Freiformfläche. Die resultierende Oberfläche wird erweitert, sodass sie zum Trimmen geeignet ist. Eine Echtzeit-Abweichungsfarbkarte zeigt sofort die Qualität der Oberfläche.

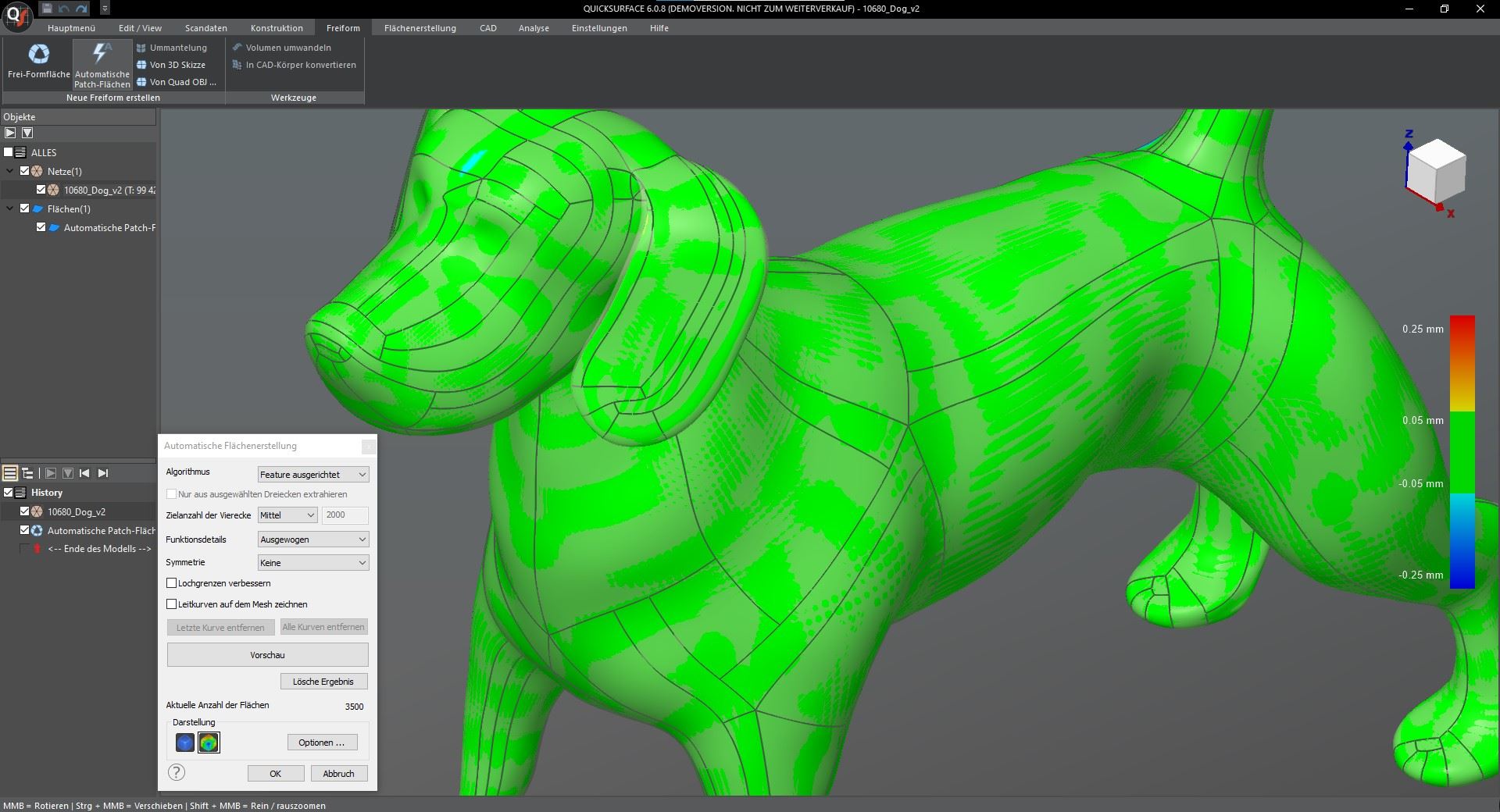

Mit nur einem Knopfdruck kann eine Oberfläche auf organischen Formen erstellt werden. Dazu ist keine Benutzerinteraktion erforderlich. Der Algorithmus von QUICKSURFACE optimiert die Anzahl der resultierenden Nurbs-Patches auf ein Minimum. Die Oberflächengüte ist überall G2 und an außergewöhnlichen Stellen G1.
