Investition in Gesundheit, Nachhaltigkeit und Qualität
Laserhärteanlage für die Serienfertigung
Gemeinsam mit dem Maschinenhersteller EMAG hat MAPAL eine Lösung entwickelt, um Werkzeugaufnahmen in Serie mit dem Laser zu härten.
MAPAL hat eine einmalige Laserhärteanlage in der Fertigung in Betrieb genommen, die nach und nach alle Aufgaben übernehmen soll, die bisher in der Härterei im Salzbad erledigt werden. Das hat nicht nur Vorteile für die Qualität, sondern schont darüber hinaus die Gesundheit der Mitarbeiter und die Umwelt.
Durch verschiedene Härteverfahren können unterschiedliche Werkstoffe härter und damit widerstandsfähiger gemacht werden. Bei MAPAL werden unter anderem unterschiedliche Werkzeugaufnahmen gehärtet. Diese sicherheitsrelevanten Bauteile sind hohen Kräften ausgesetzt. Das Härten sorgt dafür, dass die Werkzeugaufnahme trotz dieser Kräfte und trotz des vielfachen Ein- und Auswechselns eine lange Lebensdauer hat und prozesssicher seinen Dienst erfüllt.

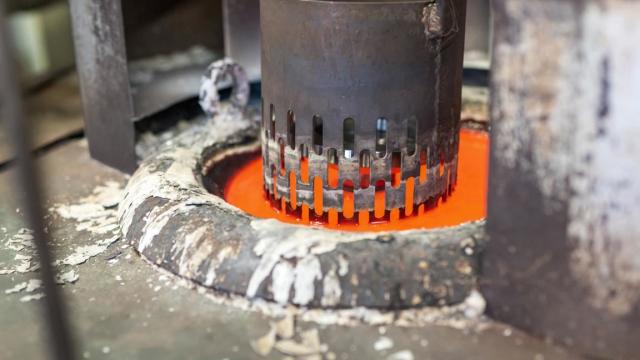

Gehärtet wurden die Werkzeugaufnahmen aus Vergütungsstahl bei MAPAL bisher überwiegend im Salzbad – dem gängigen Verfahren. Allerdings kann dabei nicht mm-genau bestimmt werden, bis zu welchem Punkt gehärtet wird. Qualitätsprobleme oder Schwierigkeiten bei der Weiterverarbeitung der Aufnahmen können die Folge sein. Aus diesem Grund waren bisher umfassende Qualitätskontrollen nach dem Härten obligatorisch.
Gesundheitsrisiko und hoher Gasverbrauch

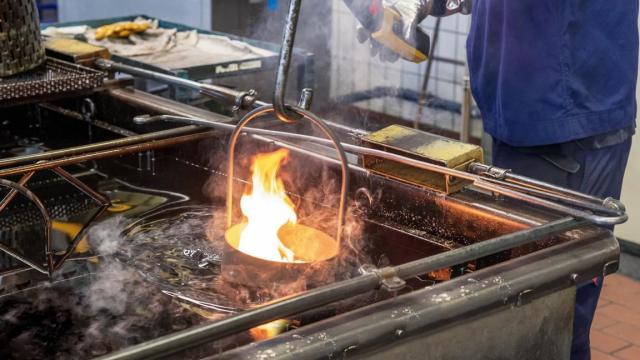

Weitere Nachteile des Härtens in der Salzschmelze sind offensichtlich. Die Öfen mit der offenen Salzschmelze stellen eine Risiko- und Gefahrenquelle für die Gesundheit der Mitarbeiter dar. Höchste Konzentration unter erschwerten Bedingungen ist in der Härterei ein Muss, um sich selbst und andere nicht zu gefährden. Die Salze müssen aufwendig entsorgt werden, und für die Aufrechterhaltung der Temperatur wird zudem sehr viel Energie in Form von Gas verbraucht.
Forschungszusammenarbeit zum Laserhärten von Aufnahmen
Eine Alternative zum Salzbad ist das Laserhärten. Die MAPAL Experten bauten dazu eine vorhandene Maschine um, um Aufnahmen mit dem Laser zu härten. Die Maschine war eigentlich zum Laserauftragsschweißen gedacht. Ob sich das Verfahren allerdings belastbar für die Aufnahmen eignen würde, war zu diesem Zeitpunkt nicht klar. Dazu hat MAPAL gemeinsam mit dem Werkzeugmaschinenlabor, kurz WZL, der RWTH Aachen geforscht und die Torsionsbeständigkeit, also wie beständig eine lasergehärtete Aufnahme bei Verdrehung ist, untersucht. Mit positivem Ergebnis. Das Laserhärten kann das Salzbad bei Aufnahmen ersetzen.

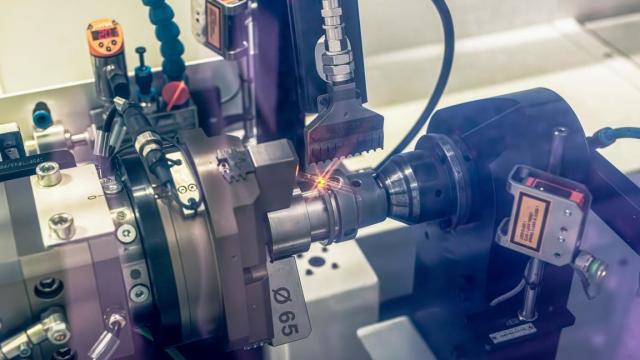

Seit rund zwei Jahren härtet MAPAL nun mit der umgebauten Maschine alle Aufnahmen mit der MAPAL eigenen Modul-Schnittstelle. Der Laser der Maschine erhitzt den Vergütungsstahl so stark, dass beim Abkühlen dieselben Strukturveränderungen wie beim Salzbad erfolgen und die Aufnahme entsprechend gehärtet wird. Möglich ist dieses Verfahren, da es sich bei Vergütungsstahl um sogenannten selbstabschreckenden Stahl handelt. Das heißt, dass der Vergütungsstahl die Wärme, die durch den Laser entsteht, sehr schnell nach innen zieht und sich so sehr schnell wieder abkühlt - sich also selbst abschreckt. Erst dadurch stellen sich die entscheidenden Strukturveränderungen ein. Allerdings ist dieses Verfahren sehr umständlich und zu aufwendig, um serientauglich Werkstücke zu härten. MAPAL begab sich auf Lösungssuche und fand mit dem Maschinenhersteller EMAG dafür den optimalen Partner.
Weltweit einzigartig

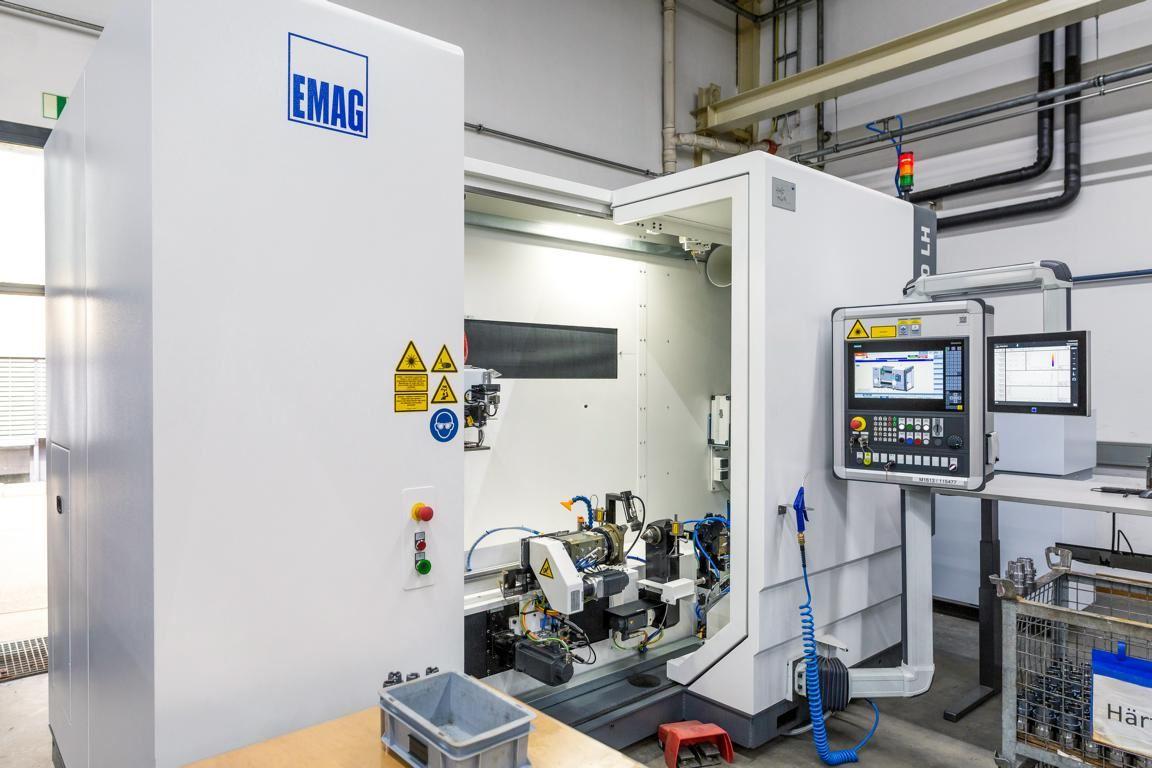

Gemeinsam haben die Experten beider Unternehmen eine Maschine entwickeln, die den HSK innen und außen per Laser härtet – und das ohne großen Einstell- und Einspannaufwand. Viel Arbeit und zwei Jahre später war sie fertig – die bisher einzige Maschine weltweit, die Werkzeugaufnahmen mit dem Laser härtet. Sie steht in der Aalener Fertigung von MAPAL.
Aktuell werden Schritt für Schritt alle gängigen Varianten auf das Verfahren umgestellt. Bis Ende des Jahres sollen alle Aufnahmegrößen auf der Maschine gehärtet werden. Dann ist das Salzbad in der Härterei Geschichte und mit ihm die widrige Arbeitsumgebung und alle Gefahren, die davon ausgehen.
Vorteile, Vorteile, Vorteile
Die Anlage ist damit nicht nur ein Gewinn für die Gesundheit der Mitarbeiter, sondern auch in Sachen Qualität der Aufnahmen. Denn: Der Laser härtet deutlich präziser als das Salzbad. Davon profitieren alle vor- und nachgelagerten Prozesse. In der Folge entstehen deutlich weniger Verzüge im Material. Zu welchem Zeitpunkt der Härtevorgang in den Prozess eingebaut wird, ist nicht mehr entscheidend. Zudem kann automatisiert gearbeitet werden – schließlich wird es immer schwieriger Mitarbeiter zu finden, die in der Härterei oder in der Spät- oder Nachtschicht arbeiten möchten. Zwar werden die Werkstücke im Moment noch von Hand in die Maschine eingelegt, allerdings soll das in Kürze ein Roboter übernehmen. Dann kann der Prozess weitestgehend automatisiert und vor allem während der Spät- und Nachtschicht ablaufen.
Neben den bereits genannten Vorteilen hat die Maschine auch einen messbar nachhaltigen Vorteil. Den 420.000 Kilowattstunden Gas der Salzschmelze stellt die EMAG-Maschine 60.000 Kilowattstunden Strom im Jahr gegenüber. Insgesamt leistet die Maschine so einen enormen Beitrag für ein mehr an Gesundheit, Nachhaltigkeit und Qualität.
