Der richtige Umgang mit Metallspänen

Metallspäne sind in jeglicher Form ein wertvoller Rohstoff, den es auf die ein oder andere Weise zu erschließen gilt.

Welcher metallverarbeitende Betrieb will das schon: nasse Späne, die verschmutzte Arbeits- und Containerstellplätze mit sich bringen und einen hohen Aufwand für die Späneentsorgung mit viel Staplerverkehr verursachen. Die zudem einen Austrag von viel Kühlschmierstoff (KSS) sowie geringe Schrotterlöse mit sich bringen. Die Lösung: Anfallende Metallspäne müssen vom KSS getrennt werden. Bleibt die Frage: wie?

Brikettieren und Zentrifugieren sind die primär verwendeten Verfahren zur Trennung von Metallspänen vom KSS. Doch was sind die jeweiligen Voraussetzungen, Herausforderungen und Vorteile der beiden Möglichkeiten? Und wie hoch sind die Kosten? – Diesen Fragen stellte sich Ruf Maschinenbau, Zaisertshofen, in einem Whitepaper (siehe https://www.brikettieren.de/ruf-infocenter/zentrifugieren-vs-brikettieren]). Darin geht der Entwickler und Hersteller von hochinnovativen Brikettieranlagen für Holz, Metall und anderen Reststoffen detailliert auf Vorteile und Schwächen beider Verfahren ein, so dass sich Interessenten einen guten Überblick verschaffen können. Dieser Fachartikel fasst die wichtigsten Punkte zusammen.

Wie funktionieren Zentrifugen, wie Brikettieranlagen?

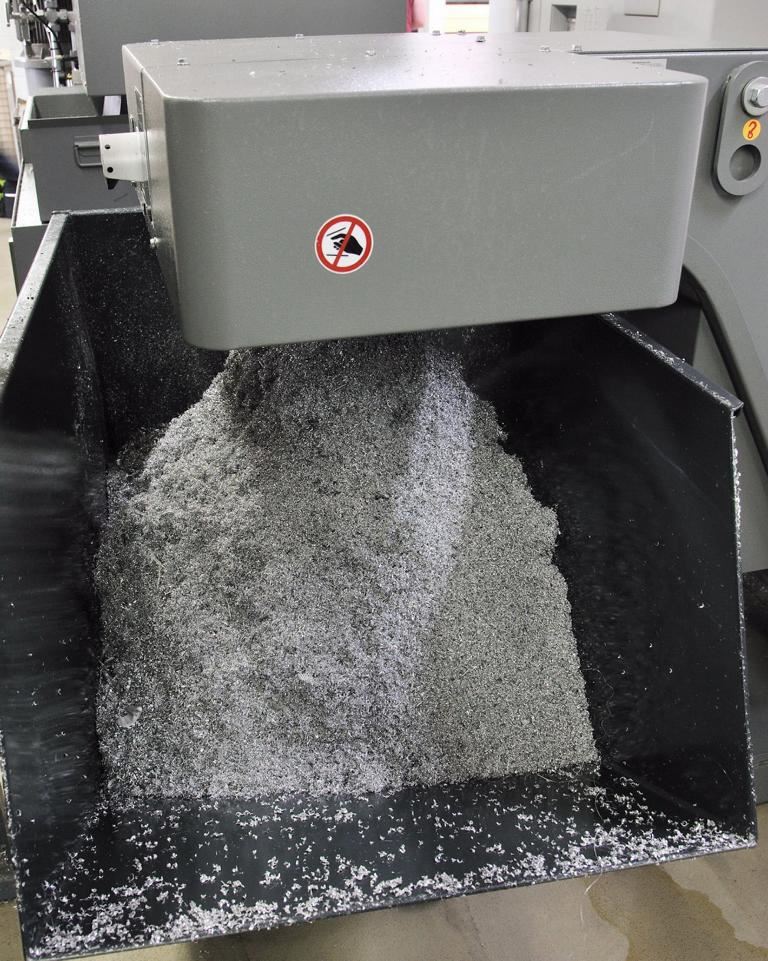

Beim Zentrifugieren werden die Späne in einer rotierenden Trommel hohen Zentrifugalkräften ausgesetzt, wodurch die Trennung von Spänen und Kühlschmierstoff (KSS – also Öl oder Emulsion) erfolgt. Man unterscheidet Durchlauf-, Schubboden und Chargenzentrifugen. Die ersten beiden sind automatisierte Anlagen, bei denen entweder das Material am Trommelrand von kontinuierlich nachfolgenden Spänen nach oben gedrückt wird oder der Materialaustrag durch Hubbewegungen des Bodens erfolgt. Chargenzentrifugen werden zumeist manuell mit Spänen beschickt.

Beim Brikettieren werden die Späne durch Verpressen verdichtet. Dafür werden im Metallbereich vor allem vollautomatisch betriebene, hydraulische Brikettierpressen genutzt. Der Effekt: Das Volumen wird deutlich reduziert – bei Aluminium liegt der Wert typischerweise bei 1:10 –und der KSS (Öl oder Emulsion) tritt aus. Der Anwender erhält ein kompaktes, dichtes Spänebrikett sowie den zurückgewonnenen KSS, den er dem Produktionsprozess wieder zuführen kann, was insbesondere bei Schneidölen besonders lukrativ ist. Die Menge der beim Brikettieren zurückgewonnenen Kühlschmierstoffe entspricht in etwa der von automatisierten Qualitätszentrifugen. Manuelle Chargenzentrifugen erreichen nur geringere Entwässerungsgrade.

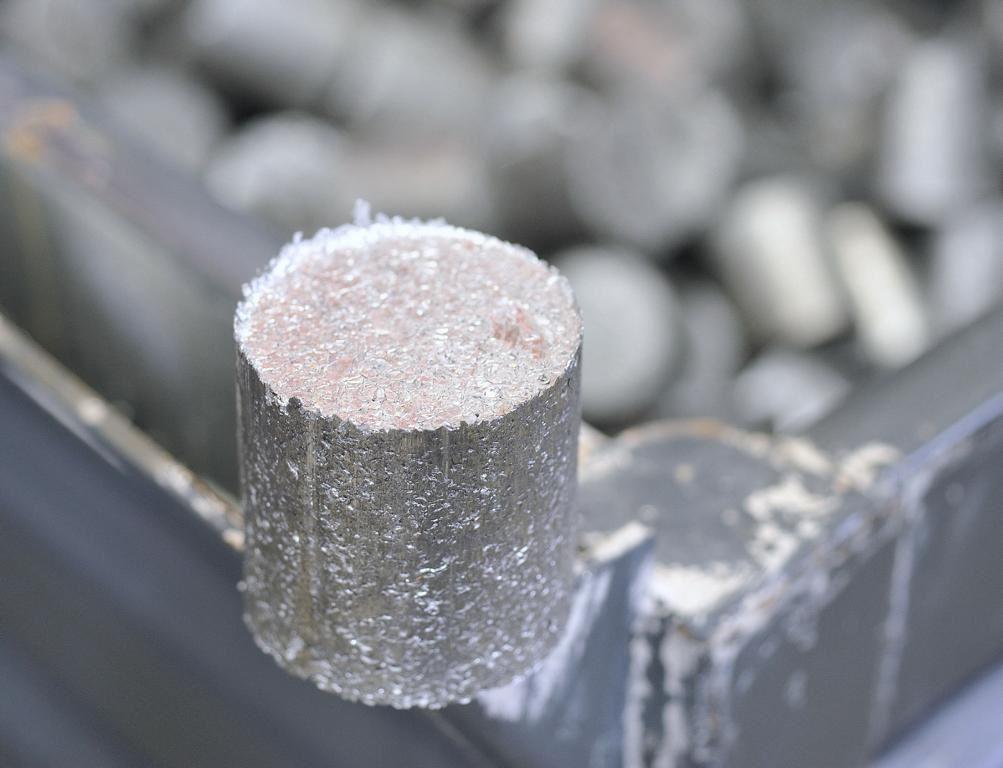

Werden Metallspäne zu Briketts gepresst, reduziert sich das Volumen drastisch – bei Aluminium liegt der Wert typischerweise bei etwa 1:10.

Neben der Rückgewinnung des KSS ist die verlässliche, reduzierte Restfeuchte der zentrifugierten Späne bzw. Briketts ein weiterer wichtiger Pluspunkt der Spänebehandlung. Damit ist eine definierte Schrottqualität gegeben, was leidige Diskussionen mit dem Abnehmer zum Wassergehalt erspart.

Übliche Restfeuchten liegen bei Aluminiumbriketts zwischen zwei und sechs Prozent, bei Stahlbriketts zwischen zwei und vier Prozent. Schubbodenzentrifugen und Brikettierpressen mit sehr hoher Presskraft erreichen tendenziell die niedrigeren Werte, in Einzelfällen auch darunter (abhängig von der Qualität der Späne).

Die durch Pressen erzeugten Briketts haben aber noch weitere Vorteile. Gegenüber den bei Zentrifugieren anfallenden trockenen Spänen zeichnen sich Briketts auch durch Volumenreduktion aus. Sie können wie Stückgut behandelt und kostengünstig transportiert werden, auch in Komplettladungen. Dadurch entfallen zum Beispiel teure Containertransporte via Absetz- oder Abrollerkipper.

Ein zusätzlicher Pluspunkt: Mit Briketts können die Erzeuger spezialisierte Großhändler oder Schmelzwerke anfragen, auch wenn diese weiter entfernt sind. So lassen sich Verwertungswege optimieren bzw. die Handelsketten verkürzen – was die Verwertungserlöse steigen lässt. Das macht sich insbesondere bei sortenreinen Aluminiumbriketts bemerkbar. Nicht selten werden hierfür hohe zwei-, sogar dreistellige Euro-Beträge pro Tonne als Mehrerlös erzielt. Das bedeutet: Die Investition in eine Brikettieranlage amortisiert sich in vielen Fällen schon in ein bis zwei Jahren.

Eine Pauschalaussage für den Mehrerlös von Briketts zu Spänen ist jedoch nicht möglich. Denn er hängt von verschiedenen Faktoren ab: der Menge an Spänen oder Briketts, den aktuellen Marktpreisen, der Sortenreinheit und Legierung des Schrotts, der jeweiligen definierten Schrottqualität und den Einsparungen beim Transport.

Einen weiteren Vorteil weist das Brikettieren beim Behandeln von Schleifschlämmen auf. Denn beim Zentrifugieren der feinen Schleifspäne kann es zu Funkenbildung kommen, so dass – je nach Material – Brandgefahr droht. Beim Brikettieren besteht diese Gefahr nicht. Schließlich wird durch die Verdichtung die mögliche reaktive Oberfläche der Späne extrem verkleinert. Außerdem wichtig: Beim Brikettieren entfällt die Staubbelästigung, was zu verbessertem Arbeits- und Umweltschutz beiträgt.

Einzig in zwei Fällen ist eine Brikettierung nicht direkt zu empfehlen. Zum einen, wenn Spänegemische mit Nichteisen- und Eisen-Metallen vorliegen. Dies schließt eine hochwertige Vermarktung der Briketts aus. Zum anderen gibt es wenige, sehr spezielle Schmelzverfahren, die auf lose Späne angewiesen sind.

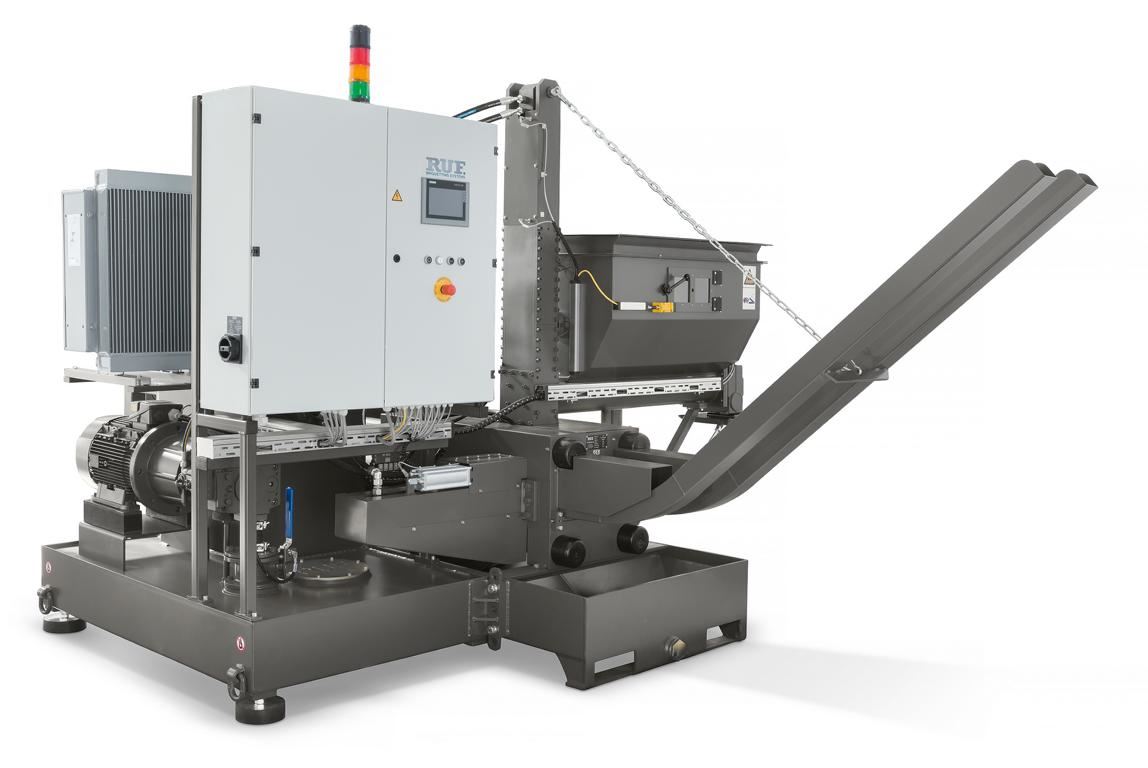

Ob Zentrifugen oder Brikettieranlagen (im Bild) – nur hochwertige Anlagen gewährleisten langfristigen Erfolg.

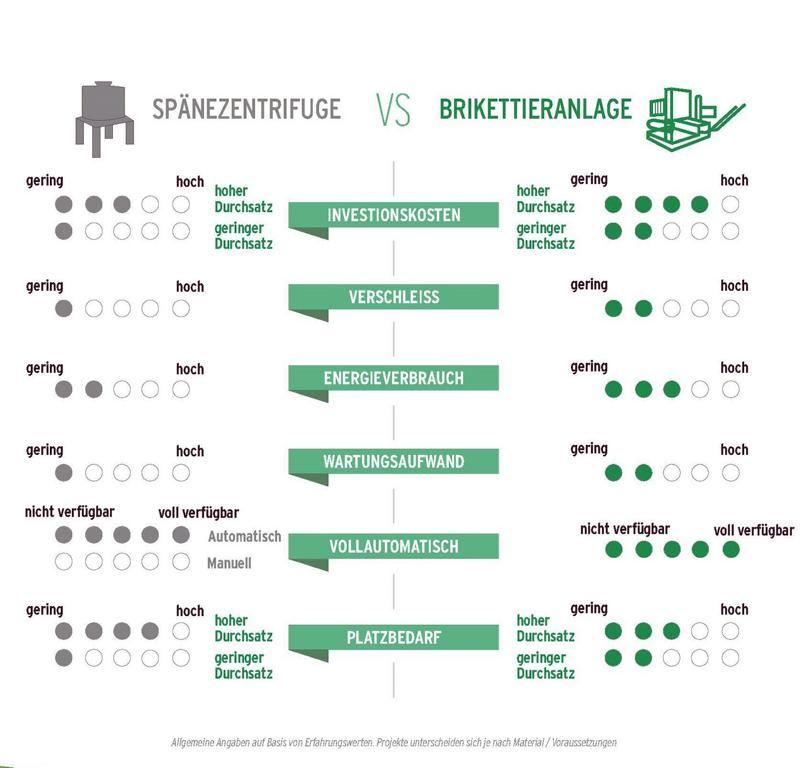

Das Investitionsvolumen einer Spänebehandlungsanlage hängt wesentlich vom geforderten Durchsatz, dem gewünschten Automatisierungsgrad sowie den notwendigen Peripheriegeräten der Anlage ab. Deshalb lassen sich die Beschaffungskosten für Zentrifugen und Brikettieranlagen nur dann vergleichen, wenn die genauen Voraussetzungen bekannt sind.

In eine Beurteilung müssen neben der Erstinvestition die laufenden Kosten (pro Tonne Späne) einfließen. Dies sind Strombedarf, Bedien- und Wartungszeiten sowie Wartungskosten. Zentrifugen haben in der Regel einen niedrigeren Stromverbrauch, laufen aber üblicherweise durch, während Pressen nur dann in Betrieb sind, wenn ihnen Späne zugeführt werden. Der Zeitaufwand für Wartung und Bedienung ist bei beiden Systemen sehr niedrig. Auch bei den Wartungskosten schenken sich Zentrifugen und Brikettieranlagen nicht viel: Bei der Spänezentrifuge ist eine jährliche UVV Prüfung notwendig, die alle drei Jahre in zerlegtem Zustand durchgeführt werden muss. Neben dem Stillstand des Systems verursacht die Prüfung an sich weitere Kosten. Demgegenüber steht bei der Brikettieranlage der Aufwand für den Tausch von Hydraulikschläuchen, Dichtungen, Hydrauliköl und Filter.

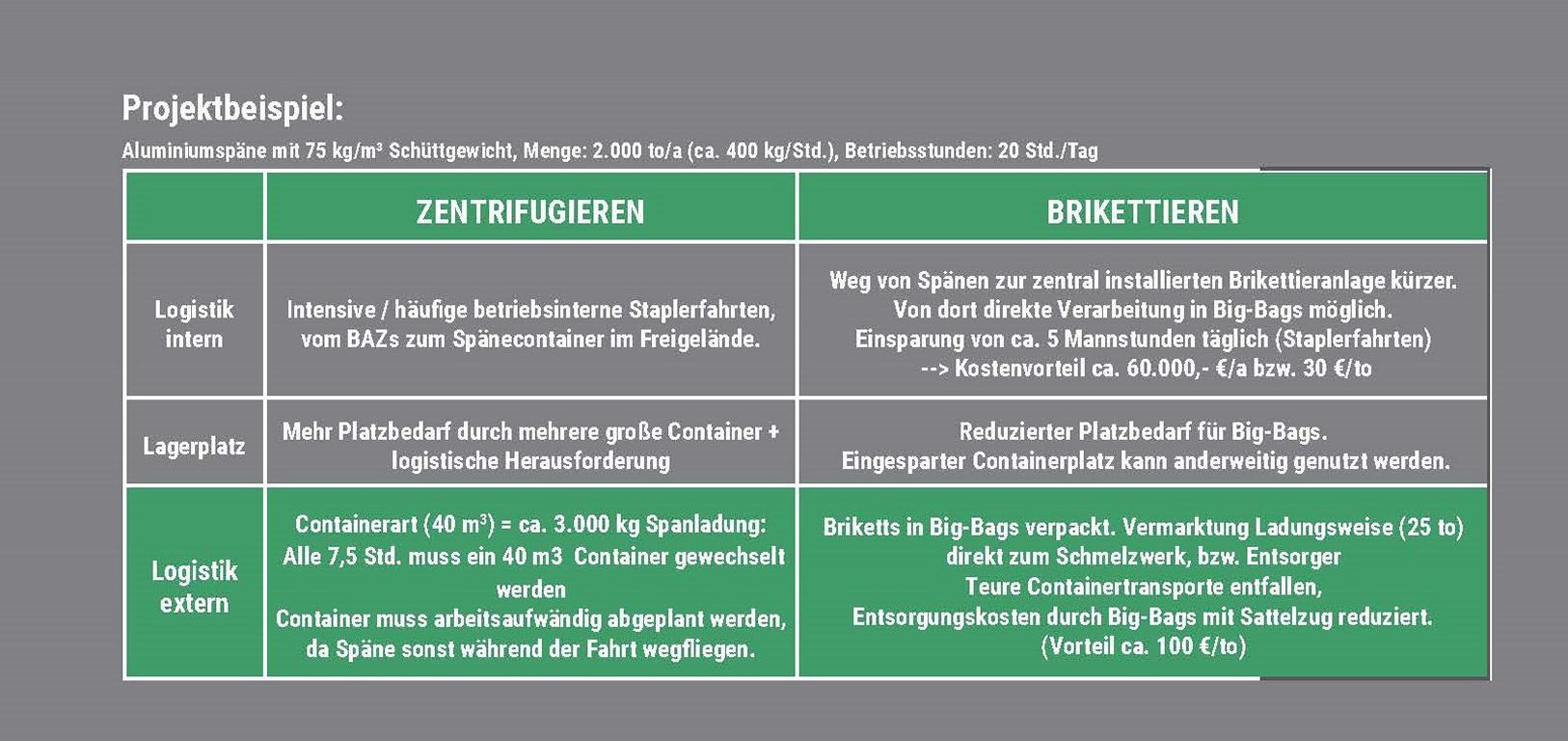

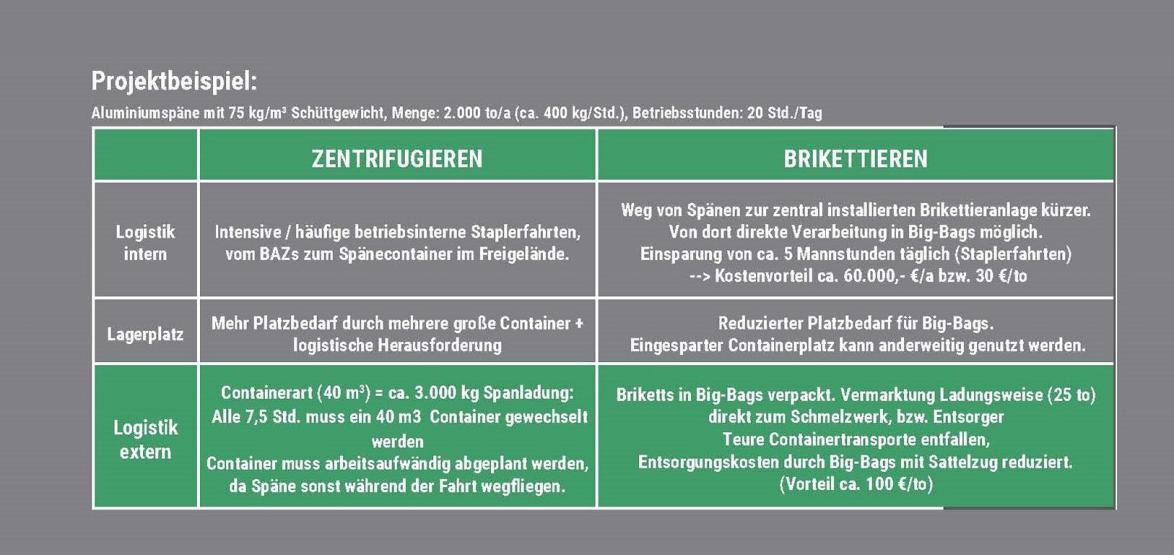

Vor der Kaufentscheidung sollten auf jeden Fall die Gesamtkosten dem entstehenden Nutzen gegenübergestellt werden. Hierbei schlagen neben der Wiederverwendung der Kühlschmierstoffe auch der Mehrerlös der Briketts und die gesamten Logistikvorteile zu Buche. Unverzichtbar ist eine qualifizierte Beratung durch Fachleute, wie sie RUF Maschinenbau beschäftigt. Sie stellen ihr umfangreiches Know-how in der Spänebehandlung gerne zur Verfügung, um je nach Material, der geforderten Durchsatzleistung und den Produktionsbedingungen ein maßgeschneidertes Brikettiersystem zu projektieren. Mit mehr als 6.000 verkauften Brikettpressen in über 100 Ländern gilt RUF als Weltmarktführer für hydraulische Brikettiermaschinen.
