Reinigung von Getriebekomponenten nach dem Produktionsprozess
Automobilzulieferer setzt auf automatisierte Reinigungsanlage mit Portalsystem
Nach dem Produktionsprozess müssen Getriebekomponenten, wie z. B. Stirnräder, Antriebswellen, Verbindungswellen, Achsantriebe und Hauptzahnräder gründlich von feinsten Partikeln, Spänen, Schmierstoffen und Ölen gereinigt werden. Neben den hohen Sauberkeitsanforderungen stehen natürlich auch eine hohe Produktivität und Effizienz für den Reinigungsprozess im Fokus. Ein deutscher Automobilzulieferer hat sich erst kürzlich bei exakt diesem Anwendungsfall für eine automatisierte Korbwaschanlage mit Portalsystem vom Typ NiagaraDFS von BvL Oberflächentechnik GmbH entschieden und profitiert nun von einer optimalen und besonders effizienten Reinigung seiner Getriebekomponenten. Die Anlage erfüllt bei einer kurzen Taktzeit sämtliche Anforderungen an die gründliche Vor- und Zwischenreinigung der verschiedensten Bauteile.

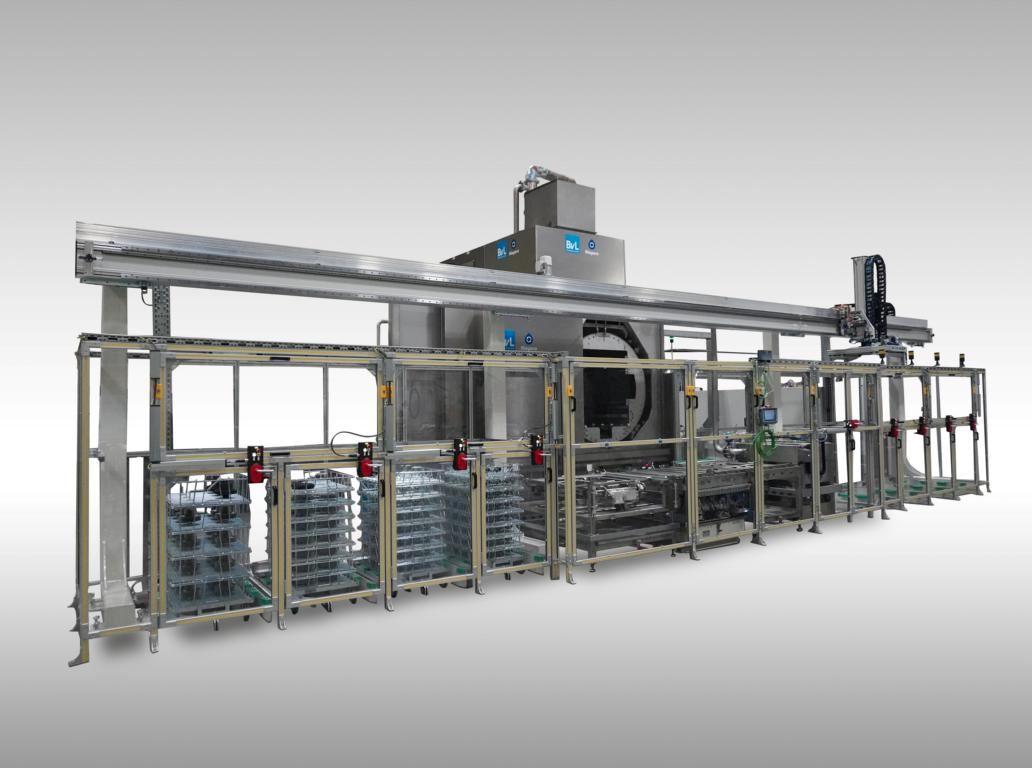

Unterschiedliche Getriebekomponenten effizient reinigen in der automatisierten BvL-Korbreinigungsanlage Niagara mit Portalsystem.
Die Entscheidung für die BvL Reinigungsanlage wurde durch mehrere Schlüsselfaktoren beeinflusst. Der Automobilzulieferer stand vor der Herausforderung, eine Taktzeit von 15 Sekunden pro Bauteil einzuhalten. Der Projektplaner profitierte hier von den langjährigen Erfahrungen des Reinigungsanlagenherstellers. BvL hatte in der Vergangenheit bereits mehrere ähnliche Reinigungsanlagen mit Automation konzipiert. Diese Referenzprojekte bildeten eine ideale Grundlage und die Erfahrungen und Kompetenz von BvL haben maßgeblich dazu beigetragen, dass diese neue Reinigungsanlage optimal auf die spezifischen Anforderungen des Zulieferers zugeschnitten werden konnte. Der Projektplaner des Automobilzulieferers schätzte die enge Zusammenarbeit mit BvL während der gesamten Projektumsetzung und insbesondere das unkomplizierte, direkte Umsetzen seiner spezifischen Anforderungen an das automatisierte Reinigungssystem.
Lösung: Zwei-Achs-Portalanlage mit Greifsystem
Die Reinigungsanlage hat durch das Zwei-Achs-Portalsystem mit Greifsystem einen hohen Automatisierungsgrad und damit einhergehend einen hohen Grad an Mitarbeiterentkopplung. Die Anlage kann nahezu ohne manuelle Eingriffe betrieben werden. Fehler werden minimiert, die Produktivität gesteigert und eine hohe Qualitätssicherheit erreicht. Die Anlage ist in der Lage, pro Waschgang mehrere Körbe mit einer Vielzahl an unterschiedlichen Bauteilen in einer kurzen Taktzeit zu reinigen.
Einblick in den Reinigungsprozess
Die Getriebekomponenten werden in Stapeldrahtkörben verpackt und über vier Beladestationen in die Anlage eingebracht. Der Portalumsetzer greift die Körbe und transportiert sie zur Vorbereitungsstation, wo die Korbstapel für eine Reinigungscharge gesammelt werden. Anschließend erfolgt der Transport zur Reinigungsanlage über eine Rollenbahn. Alle Prozessschritte – Spülen, Reinigen und Vakuumtrocknung – erfolgen in einer einzigen Kammer. Die gründliche und allseitige Reinigung erfolgt durch ein Spezial-Düsensystem bei schwenkendem Warenkorb mit anschließendem Fluten der Reinigungskammer.
Clever: Integrierte Bodenroller-Reinigungsstation
Ein weiteres Highlight ist die integrierte Bodenroller-Reinigungsstation. Diese Station reinigt die Bodenroller der Korbstapel während die Warenkörbe mit den Bauteilen sich in der Reinigungskammer befinden. Dieser integrierte Prozess verhindert eine erneute Verschmutzung der bereits gereinigten Körbe und Bauteile.
Innovative Smart Cleaning Technologien für mehr Prozesssicherheit
Die BvL Reinigungsanlage ist mit Smart Cleaning Technologien ausgestattet. Eine Wartungsvorhersage für den Vakuumfilter und Verbrauchsvorhersage für den Beutelfilter ermöglichen eine vorausschauende Wartung und eine optimierte Planung. Die sogenannte Libelle Fluid Control misst den Verschmutzungsgrad der Reinigungsflüssigkeit und ermöglicht eine einfache Prozesskontrolle. Dadurch kann
der Kunde schnell auf Veränderungen reagieren und eine konstante Bauteilsauberkeit sicherstellen. Durch die Isolierung der Anlagenkomponenten wird der Austrag von Wärmeenergie verringert, was zu einer Reduktion des Energieverbrauchs und damit zu Kosteneinsparungen führt.

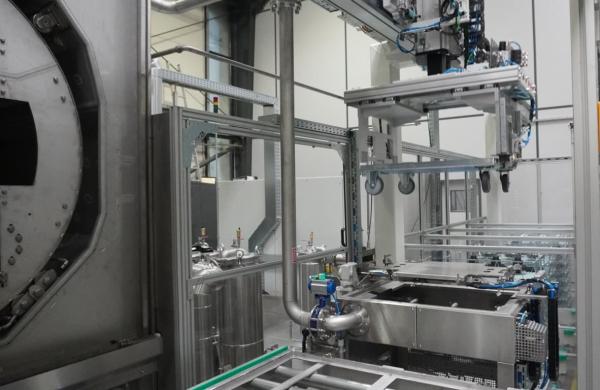

Die clever integrierte Bodenroller-Reinigungsstation verhindert ein erneutes Verschmutzen der Bodenroller nach dem Reinigungsprozess.
Über BvL:
Die BvL Oberflächentechnik GmbH ist einer der größten Anbieter für industrielle Reinigungsanlagen auf wässriger Basis in Deutschland. Als Systempartner bietet BvL umfassende Kundenlösungen durch integrierte Leistungen an – von der kleinen kompakten Waschanlage über Filtrations- und Automationslösungen bis hin zu komplexen kundenspezifischen Großprojekten mit Prozessüberwachung; immer ergänzt durch zuverlässigen Service. Zurzeit beschäftigt BvL rund 170 Mitarbeiter. Im Export hat das Unternehmen seine Positionierung international ausgebaut und kann auf ein umfangreiches Vertriebs- und Servicenetzwerk in 20 Ländern zurückgreifen.
