Den Zerspanungshorizont erweitern

Die moderne Metallbearbeitung stellt neue Anforderungen an die Hersteller von Zerspanungswerkzeugen. ISCAR reagiert darauf mit der Produktreihe NEOLOGIQ: Diese umfasst Werkzeuge, die sehr genau arbeiten und hohe Standzeiten haben.

„Where innovation never stops“ ist der Slogan, der an den Wänden der Produktionsanlagen von ISCARs Hauptsitz prangt und seit mehreren Jahrzehnten ein Synonym für das Unternehmen ist. Auch die COVID-19-Pandemie konnte die Entwicklungsabteilungen nicht stoppen. In dieser Zeit hat ISCAR mit der Produktlinie NEOLOGIQ eine Reihe an neuen Zerspanungswerkzeugen entwickelt.

Digitalisierung, die Umstellung der Automobilindustrie auf elektrische Antriebe und eine immer präzisere Fertigung haben weitreichende Folgen für die Metallbearbeiter. Auch an die Werkzeuge werden neue Anforderungen gestellt. Die Kunden fordern Produkte für die intelligente Zerspanung. „Bearbeitung ohne Grenzen“ ist das Motto, das hinter der neuen ISCAR-Produktlinie NEOLOGIQ steckt.

Lösungen für effektives Bohren

ISCAR hat das Wechselkopf-Bohrsystem CHAM IQ DRILL um neue Bohrköpfe mit Durchmessern von 33 bis 40 Millimetern erweitert. Diese können in jeden Bohrkörper mit der passenden Schnittstellengröße montiert werden. Das Hauptmerkmal der neuen Köpfe ist eine multifunktionale Schneidengeometrie. Damit lassen sich unterschiedliche ISO P-, M- und S-Werkstoffe wie Stahl, rostfreier Stahl, hitzebeständige Superlegierungen und Titan effektiv bearbeiten. Eine Genauigkeit innerhalb der Toleranzklassen IT10 bis IT9 ist sichergestellt. Dank der unterschiedlichen Geometrien profitieren Anwender von großer Flexibilität bei der Anwendung in verschiedenen Materialien sowie von reduzierten Lagerhaltungs- und Anschaffungskosten.

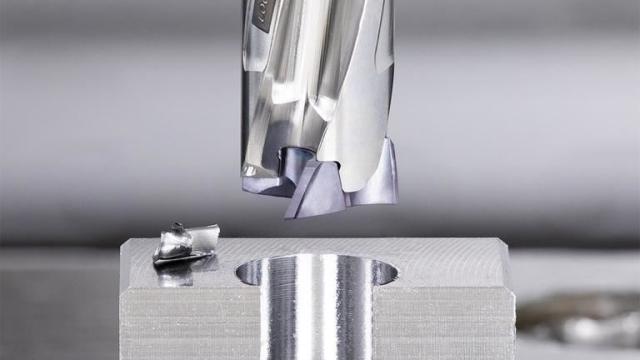

Die Produktlinie LOGIQ 3 CHAM basiert ebenfalls auf auswechselbaren Vollhartmetall (VHM)-Bohrköpfen mit drei Schneidkanten für eine verbesserte Produktivität. ISCAR erweitert das Wechselkopf-Bohrsystem um Flachbohrköpfe für Bohrungen mit flachem Grund. Das ist für Schrauben-Senkbohrungen, Feder- und Dichtsitze erforderlich. Durch das neue Design können Anwender ohne Pilotbohrung ins Volle arbeiten.

Für die modulare Bohrerlinie MODUDRILL mit austauschbaren VHM-Köpfen und Wendeschneidplatten (WSP) bietet die NEOLOGIQ-Produktlinie ein praktisches Zubehörteil an: die EXTENSION. Mit der Bohrkörperverlängerung kann der Anwender die Bohrtiefe für Löcher mit Durchmessern von 33 bis 40 Millimetern ganz einfach um 200 Millimeter erhöhen.

Auch für das Hochgeschwindigkeits-Reiben hat ISCAR eine praktische Neuerung entwickelt: Ein kombiniertes Reib-Rollierwerkzeug mit VHM-Reibkopf, das die Bearbeitungszeit deutlich reduziert und hochgenaue Bohrungen mit spiegelglatten Oberflächen erzeugt.

Intelligentes Drehen mit hoher Stabilität

Modulare Werkzeugkonzepte bieten dem Anwender vielseitige Lösungen. Das neue Wechselkopf-Drehsystem NEOSWISS steht deshalb jetzt mit sechs unterschiedlichen Werkzeugköpfen für alle typischen Bearbeitungen wie Drehen, Ab- und Einstechen, Gewinde- oder Stechdrehen zur Verfügung. Der Schaft des NEOSWISS bleibt beim Kopfwechsel in der Maschine. Der Werker tauscht lediglich den Werkzeugkopf – schnell und einfach mit nur einer Schraube im Schaft. Dank speziellem Klemmmechanismus und Vierpunktanlage sitzen sie fest und sicher. Einmessen oder erneutes Anfahren entfallen, und die Anlage ist praktisch ohne Rüstzeit sofort einsatzbereit.

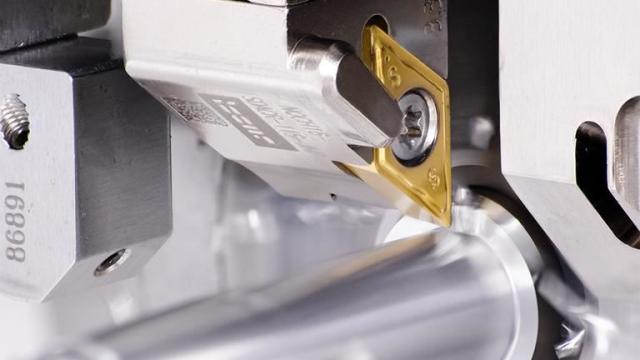

COMBI D LOCK ist ISCARs erweitertes, anwenderfreundliches Kniehebel-Klemmsystem. Das neue Design kombiniert alle Vorteile der Kniehebelspannung mit der hohen Stabilität einer Spannpratze. Dabei wird die Wendeschneidplatte von oben und unten geklemmt. Das verlängert die Standzeit und steigert die Produktivität im Vergleich zur herkömmlichen Kniehebelklemmung.

Das zentrale Element der Abstechwerkzeuge LOGIQ F GRIP ist der verstärkte, robuste Spannschaft für quadratische Schneidenträger mit vier Plattensitzen. Mit dem LOGIQ F GRIP-System profitieren Anwender von zusätzlicher Stabilität und Vibrationsbeständigkeit beim Ab- und Einstechen.

Angebot an Fräsen erweitert

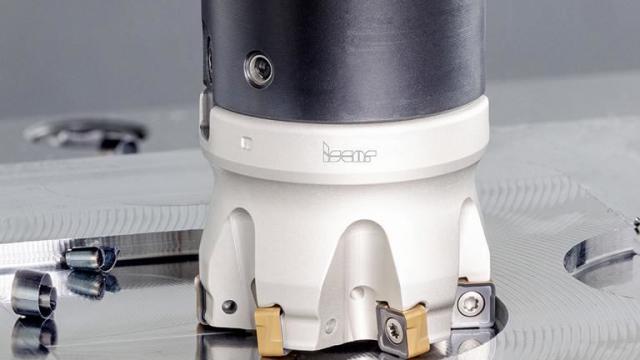

NEODO S890 wartet mit 90°-Wendeplattenfräsern für Schrupp- und Vorschlichtbearbeitungen auf. Die Fräser haben robuste, doppelseitige quadratische Wendeschneidplatten mit acht Schneiden. Das Werkzeug erleichtert das Plan- und Eckfräsen von Schultern. Es bietet gleichzeitig eine Option, dabei ganz nah dran zu fräsen – auch wenn dies durch das Werkstück oder die Werkstückhalterung nur eingeschränkt möglich sein sollte. ISCAR hat die NEODO S890-Linie jetzt erweitert. Neu sind gesinterte Wendeschneidplatten mit einem Eckenradius von 0,8 Millimetern sowie Schaftfräser mit 25 und 32 Millimetern Durchmesser.

Speziell zum Schruppen und Vorschlichten komplexer Oberflächen findet sich in ISCARs NEOLOGIQ-Produktpalette auch ein doppelseitiger WSP-Rundfräser. Dieser ist besonders für den Einsatz im Werkzeug- und Formenbau, bei Teilen für die Energiebranche sowie für die Luft- und Raumfahrtindustrie geeignet. Das Plattensitzdesign mit der speziellen sphärischen Freiflächengeometrie sorgt für eine zuverlässige Klemmung und eine reibungslose Indexierung der WSP. Je nach Schnitttiefe lassen sich bis zu sechs Wendeschneidplatten pro Seite montieren – also zwölf insgesamt. Dazu muss die Klemmschraube nicht entfernt werden.

Im Zuge der erweiterten NEOLOGIQ-Produktreihe hat ISCAR auch das Angebot an Vollhartmetallfräsern durch neue Werkzeugdurchmesser und Eckenradien ausgebaut.

Neue Werkzeugaufnahmen und Schnelllaufspindeln

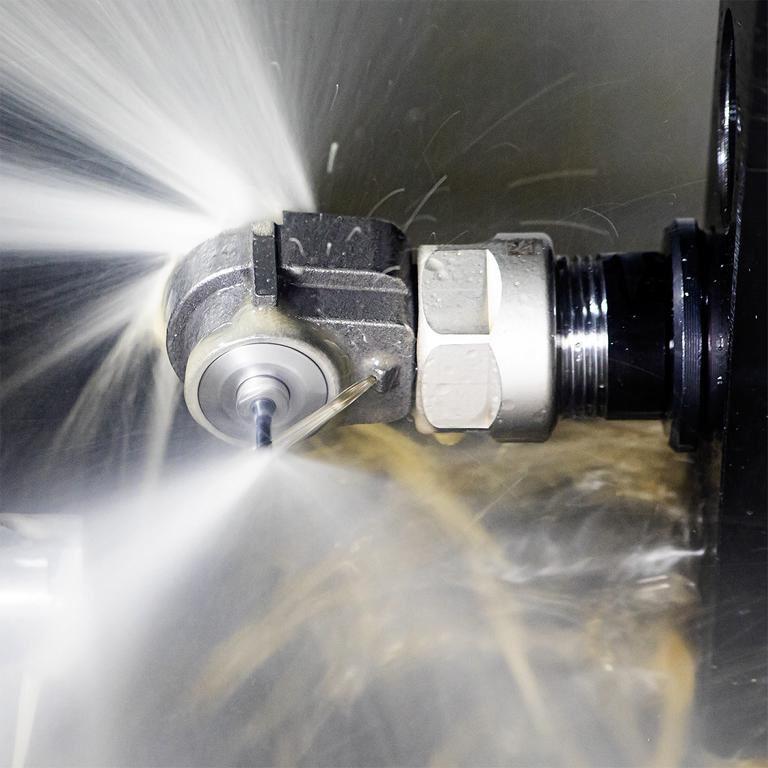

ISCAR SPINJET ist eine Familie an Kühlschmiermittel (KSS)-betriebenen Schnelllaufspindeln für Werkzeuge mit kleinem Durchmesser. Damit können Maschinen auf höhere Schnittgeschwindigkeiten aufgerüstet werden. Die Micro 90 ist für rotierende Miniaturwerkzeuge beim Fräsen, Bohren, Senken, Gewindefräsen, Anfasen, Entgraten und Gravieren vorgesehen. Sie besteht aus einem sechsteiligen Titan-Gussgehäuse. Die Drehzahlen reichen von 35.000 bis 53.000 Umdrehungen pro Minute, während die Hauptspindel der Maschine im Leerlauf bleibt.

Die Stärke des Spannfutters begrenzt den Bearbeitungsbereich eines Werkzeugs. Deshalb müssen Anwender oft weiter auskragende Werkzeuge einsetzen, um eine zu bearbeitete Oberfläche zu erreichen. ISCAR wirkt diesem Problem mit der X-STREAM-Serie entgegen. Das sind Werkzeughalter mit Schrumpffutter in schlanker Bauweise. Die zielgerichtete JET-Kühlung entlang des Werkzeugschafts bringt das KSS direkt in die Schnittzone.
