Werkzeuge für den Langdreher

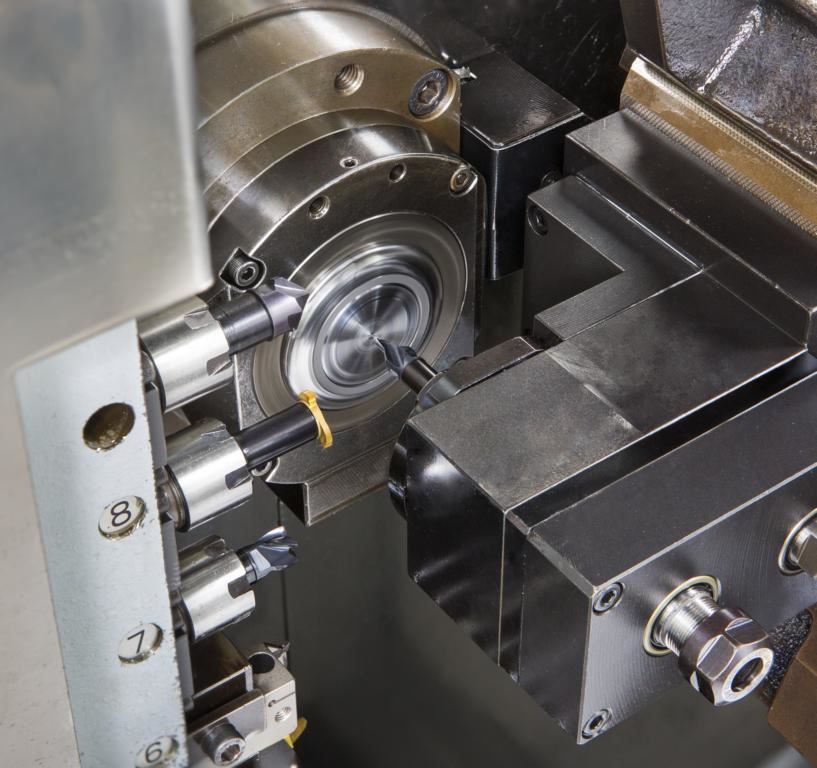

Bei einer herkömmlichen Drehmaschine dreht sich das Werkstück, das Werkzeug bleibt stehen. Bei angetriebenen Werkzeugen ist das genau andersherum: Eingespannt sind diese auf einem Drehmaschinenrevolver. Damit lassen sich Mehrspindel-CNC-Maschinen mit Dreh-, Fräs- und Bohrfunktionen äußerst vielseitig einsetzen. Allerdings steigen auch die Anforderungen an die Werkzeuge. ISCAR bietet dafür effiziente Produktlinien.

Langdrehmaschinen besitzen in der Regel eine Gegenspindel. Daher war es wohl nur eine Frage der Zeit, bis sich auf diesem Maschinentyp das Konzept des angetriebenen Werkzeugs übertragen ließ. Der Anwender profitiert von einer deutlich höheren Funktionalität. Diese Entwicklung beeinflusste zwangsläufig die angetriebenen Werkzeuge – für die Hersteller wurde das immer mehr zu einem Spezialgebiet.

Ist von angetriebenen Werkzeugen die Rede, ist oft der erste Gedanke: Der Schwerpunkt liegt auf dem Werkzeughalter, der die Standard-Rundwerkzeuge mit ihren relativ kleinen Abmessungen trägt. Tatsächlich ergibt sich aus der Vielfalt an Revolvern, Gegen- und Frässpindeln in Multitasking-Maschinen und Drehbänken mit diesen Werkzeugen eine breite Palette von Werkzeughaltesystemen mit unterschiedlichen Adaptionen.

Verschiedene Ausführungen von Werkzeugrevolvern und Gegenspindeleinheiten sowie der begrenzte Arbeitsraum erfordern in vielen Fällen maßgeschneiderte Werkzeuglösungen. Das trifft vor allem dann zu, wenn diese Lösungen kompakter dimensioniert sind und in Langdrehautomaten und kleinen bis mittleren Mehrspindel-Maschinen zum Einsatz kommen. Bei leistungsstarken schweren Mehrspindel- oder Multitaskmaschinen, auf denen große, komplexe Teile mit vielen großformatigen Standardwerkzeugen gefertigt werden, sind kompakte Werkzeuglösungen seltener der Fall.

Metallverarbeitende Betriebe, die Mehrspindel- und Langdrehmaschinen im Einsatz haben, sind damit in erster Linie an neuen, vielseitigen Schneidwerkzeuglösungen interessiert, die sie leicht in verschiedene Werkzeughaltesysteme integrieren können. Dazu hat ISCAR neue Produktlinien entwickelt, zum Beispiel die kürzlich eingeführte NEOLOGIQ-Reihe für die intelligente Zerspanung.

Drehen auf Langdrehmaschinen

Langdrehmaschinen sind insbesondere für Drehoperationen entwickelt worden. Um die wachsenden Ansprüche zu erfüllen, verbessern die Hersteller Drehwerkzeuge permanent weiter. Diese werden immer raffinierter, benutzerfreundlicher und bestehen aus verschleißfesten Hartmetallsorten. Sie sind speziell beschichtet.

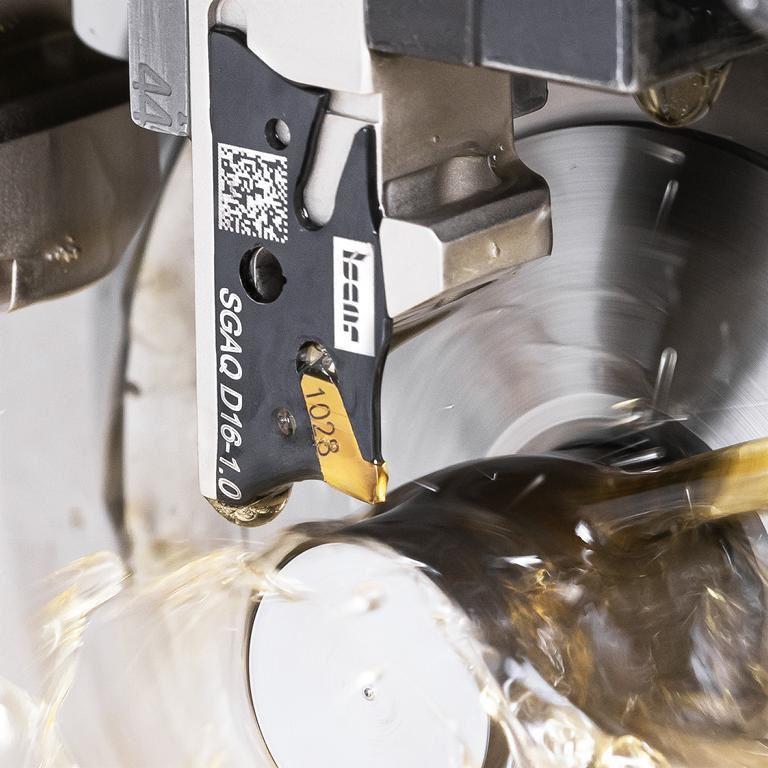

Kürzlich stellte ISCAR die Baureihe SWISSGRIP vor, ein System zum Ab- und Einstechen mit äußerst schmalen Stechbreiten von 0,6 bis 1,2 Millimetern. Damit spart der Anwender Rohmaterial, weil er mehr Teile aus einer Stange fertigen kann. Diese Werkzeuge bestehen aus einem Schafthalter für die Montage und einem doppelseitigen Adapter. Dieser sitzt durch einen prismenförmigen Selbstklemmmechanismus stabil im Schafthalter. Der Adapter stellt eine hohe Wiederhol- und Positionsgenauigkeit sicher, während das anwenderfreundliche Design einen einfachen und schnellen Wechsel des Adapters von beiden Seiten des Halters ermöglicht. Der maximale Abstechdurchmesser beträgt 16 Millimeter.

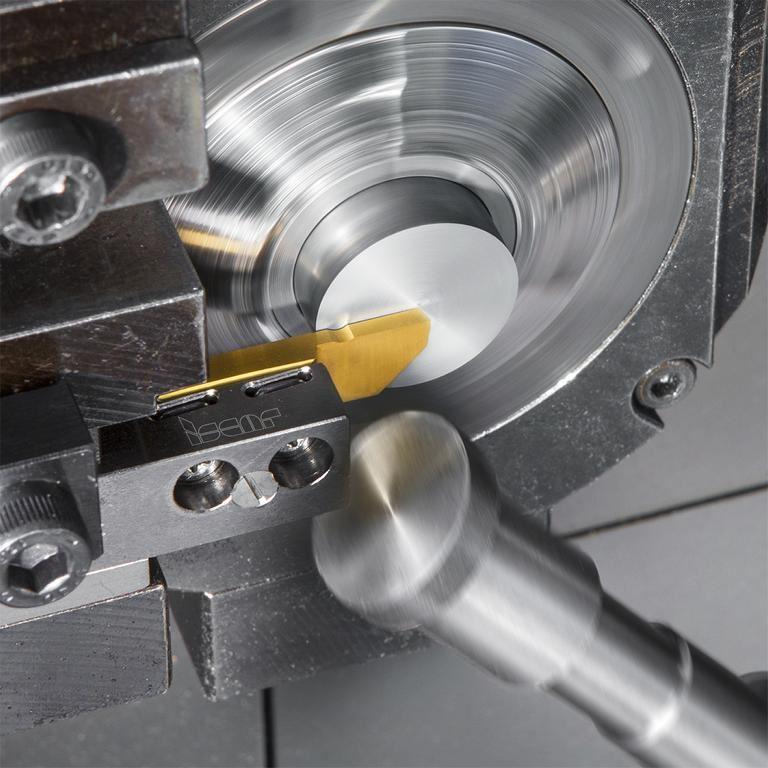

SWISSCUT XL ist ein System, das sich für das Ab- und Einstechen sowie das Stechdrehen bei großen Schnitttiefen von bis zu zehn Millimetern eignet. Ein Werkzeug aus dieser Reihe ist mit einer langen und äußerst stabilen Wendeschneidplatte mit zwei Schneiden für Stechtiefen bis zehn Millimeter ausgerüstet, die mit zwei Schrauben sicher befestigt ist. Der Wechsel kann von beiden Seiten erfolgen und eignet sich somit besonders für den Einsatz auf Langdrehmaschinen. Dabei muss der Anwender die Klemmschauben nicht komplett herausschrauben, was die Gefahr eines Verlusts vermeidet. Außerdem lässt sich beim Plattenbruch die Wendeschneidplatte drehen und ohne Stabilitäts- oder Maßprobleme weiterverwenden.

Drehwerkzeuge mit rhombischen 55-Grad-ISO-Wendeschneidplatten sind fast immer auf Langdrehmaschinen zu finden. ISCAR empfiehlt wegen den anspruchsvoller werdenden Werkstückstoffen den Einsatz von Werkzeugen mit zielgerichteter Kühlung. Damit lässt sich die im Prozess entstehende Hitze schnellstmöglich von der Schneide ableiten. Dies schont das Werkzeug und erhöht die Standzeit der Wendeschneidplatte. ISCAR bietet dazu ein vollständig-ausgebautes Produktportfolio mit hochwertigen Schaftwerkzeugen und Bohrstangen.
