Prozesse beherrschen: Polygondrehen
Negative, tangentiale Wendeplatten für das hochproduktive Fräsen bei vielen Anwendungen.

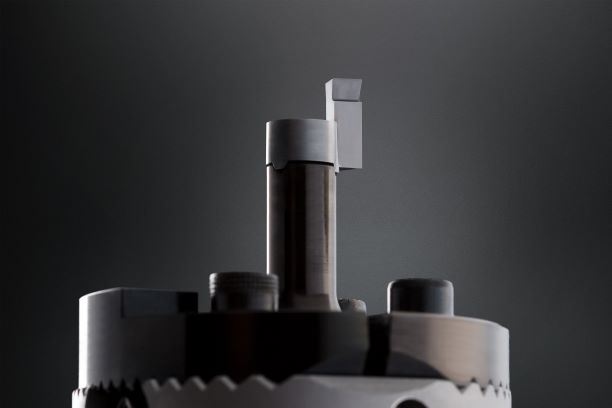

Polygondrehen sieht man nicht allzu oft auf der Maschine, da der Prozess und die Funktion häufig nicht bekannt sind. Die Herausforderung hierbei ist die Synchronisation der Achsen und das passende Werkzeug, wie sie etwa von der Paul Horn GmbH zu beziehen sind.
Synchronisation spielt eine immer zentralere Rolle in der Zerspanung und moderne Maschinenkonzepte lassen solche komplexen Prozesse auch zu. Mittels axialem Vorschub bieten die Werkzeuge der Paul Horn GmbH die Möglichkeit, regelmäßig unrunde Konturen auf Drehmaschinen herzustellen. Dieses Verfahren erleichtert beispielsweise die Herstellung von Polygonformen.
Im Einsatz stehen die Achsen des Werkstücks und des Werkzeugs zueinander versetzt und sind in ein bestimmtes Drehzahlverhältnis gebracht. Der Prozess und die dazugehörigen Werkzeuge eignen sich sowohl für die Außenbearbeitung als auch für die Innenbearbeitung. Der Achsversatz, das Drehzahlverhältnis von Werkstück zu Werkzeug und der Flugkreis der Schneide definieren die Abmessung der Kontur.
„Ein Werkzeugsystem zum Polygondrehen ist individuell auf die jeweils herzustellende Kontur des Werkstücks abgestimmt. Diese Auslegung des Werkzeugs findet bei Horn in der Konstruktion satt. Dort gibt es entsprechende Berechnungstools, mit denen solche Werkzeuge berechnet werden können“ ergänzt Philipp Dahlhaus, Leiter Produktmanagement bei Horn.
Ein Praxisbeispiel
Bei dem Kundenbauteil handelt es sich um ein Polygon mit drei Ecken ähnlich wie bei der Polygonschaftaufnahme nur zylindrisch. Die Kundenanwendung läuft auf einem Mehrspindler-Drehautomaten. Als Werkstoff kommt 42CrMo4 (1.7225) zum Einsatz. Das Ziel war die Herstellung des Polygons in möglichst kurzer Bearbeitungszeit. Die Problematik in diesem Anwendungsfall war das Durchmesser-Längenverhältnis.
„Ursprünglich war hierfür eine Fräsoperation vorgesehen. Dabei ergab sich das Problem, dass der Fräser abgedrängt wurde. Dadurch wäre nochmal einen zusätzlichen Schlichtprozess notwendig gewesen. Das war zeitbedingt nicht möglich. Deshalb versuchte man die Polygondrehherstellung mittels Polygondrehen“ so Dahlhaus.
Vorbearbeitet ist das Bauteil über eine Bohrung. Anschließend werden die Achsen synchronisiert und in Z-Richtung verfahren. Es ist keine X-Bewegung vorhanden. Das Aussteuern des Werkzeuges läuft mechanisch über ein Voreinstellgerät und geschieht von Hand. Die Zustellung erfolgt in einem Schritt. Das heißt, das Werkzeug ist so ausgelegt, dass die komplette Zustelltiefe AP in einem Durchgang zerspant wird. Letztendlich stellt sich die Frage, was beim Kunden erzielt wurde.
Dahlhaus: „Es konnte eine Zeitersparnis von zehn Sekunden gegenüber dem Fräsprozess realisiert werden. Dieses Ergebnis wertete der Kunde als großen Erfolg. Die Prozesssicherheit war ebenfalls gegeben und es fand kein Abdrängen des Werkzeuges statt. Die Lösung über das Polygondrehen hat den Kunden überzeugt.“
Prozessdenken
Jede Zerspanoperation ist ein Prozess: Einstechen, Abstechen, Nutfräsen oder Planfräsen. Prozesse, die für jeden Zerspaner den Alltag darstellen und als Zyklen in jeder Maschinensteuerung hinterlegt sind. Hierfür bietet Horn mit seinem Werkzeugportfolio ein breites Angebot. Darüber hinaus setzen speziellere Zerspanungsprozesse wie Wälzschälen, Kegelradfräsen, Gewindewirbeln, Hochglanzfräsen und -drehen oder das Speed-Forming ein hohes Knowhow in der Werkzeugtechnik sowie im Prozesswissen voraus. Hierzu zählen beispielweise die Auslegung der Werkzeugschneiden im Wirbelprozess für ein mehrgängiges Gewinde einer Knochenschraube oder die Zahnprofile von Wälzschälrädern.
Horn zeigt laut Dahlhaus beispielsweise auch mit dem Prozess Polygondrehen, dass das Unternehmen nicht nur als reiner Präzisionswerkzeughersteller seinen Anwendern zur Seite steht. Der Tübinger Werkzeugspezialist sieht sich mit seinem Knowhow in der Werkzeugherstellung und dem umfangreichen Prozesswissen als Problemlöser auch für spezielle Bearbeitungslösungen.
„Nur wer den Zerspanungsprozess beherrscht, kann aus dem eingesetzten Werkzeug auch die maximale Leistung herauskitzeln. Aber wer das Werkzeug nicht beherrscht, erzielt auch mit dem besten Prozesswissen keine wirtschaftlichen Ergebnisse. Unsere Techniker vereinen das Knowhow in der Herstellung von Präzisionswerkzeugen sowie den produktiven Zerspanprozess im Einsatz“ fügt Dahlhaus abschließend hinzu.
