Kostengünstige Ansteuerungselektronik für Schrittmotoren

Selten sind sowohl Konstrukteur als auch Einkäufer vom gleichen Produkt begeistert. Bei Schrittmotoren mit der neuen dGo Ansteuerungselektronik von Dunkermotoren und MAE, beides Marken von AMETEK, ist dies jedoch gelungen. Konstrukteure erfreuen sich an dem geringen Platzbedarf bei gleichzeitig hohem Drehmoment und einfacher, präziser Ansteuerung. Einkäufer freuen sich über die geringen Kosten.

Lange führten Schrittmotoren ein Schattendasein. Drehzahl-, Überlast- und Geräuschanforderungen konnten aufgrund des mechanischen Aufbaus nicht immer eingehalten werden. Inzwischen werden diese Einschränkungen mit ausgefeilten Algorithmen elektronisch kompensiert, sodass Schrittmotoren aktuell eine wahre Renaissance erleben. Dunkermotoren und MAE bieten in diesem Bereich eine neue Antriebslösung, die trotz einfachster Ansteuerung mit Performance überzeugt.

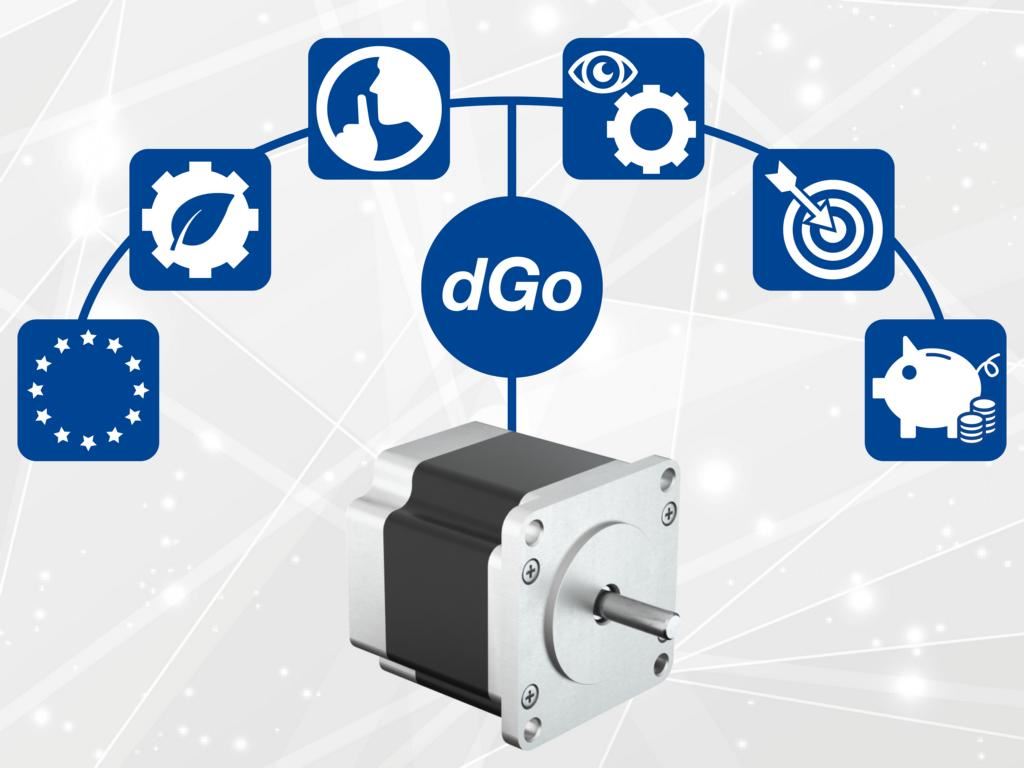

Die Dunkermotoren dGo-Anbauelektronik für die MAE-Motoren der Baugrößen NEMA 17, 23 und 34 wird lediglich über ein Frequenzsignal für die Drehzahl und ein Richtungssignal angesteuert (Step & Direction). Schon mit einem einfachsten Frequenzgenerator können Kunden so Drehzahlen mit einem Verhältnis von mehr als 10.000:1 setzen! Bei der Positioniergenauigkeit müssen dabei keinerlei Abstriche gemacht werden. Das elektronische Microstepping erlaubt bis zu 12.800 vorgegebene Positionen pro Umdrehung.

Falls gerade keine Bewegung erforderlich ist, senkt die Elektronik den Arbeitsstrom ab und gleicht so Schwächen herkömmlicher Schrittmotorsteuerungen aus. Weitere Algorithmen sorgen unter anderem dafür, dass der Motor besonders bei niedrigen Drehzahlen nahezu geräuschlos läuft. Selbst das frühere „Schreckgespenst“ der Schrittmotoren, das Problem des unbemerkten Schrittverlustes bei nicht dimensionierter Überlast, verliert mit der elektronischen Schrittverlust-Erkennung seinen Schrecken.

Der Einsatzbereich der neuen dGo-Schrittmotoren Ansteuerungselektronik reicht von präzisen Dosierpumpen und Gantry bzw. Pick & Place Systemen bis hin zu Verpackungs- und Labelling Geräten. Gerade im Bereich Gerätebau, wo kompakter Aufbau und einfachste Ansteuerung unerlässlich sind, spielt die neue Elektronik ihre Stärken aus. So profitieren Neuprodukte in den Bereichen Industrie, Gerätebau, Medizintechnik und Intralogistik.

Wie bei allen Dunkermotoren Produkten wird die Kombination aus dem MAE-Schrittmotor mit dGo-Elektronik dank des innovativen Baukastens von Dunkermotoren mit passenden Getrieben, Gebern und Bremsen ergänzt. Für maximale Flexibilität bei der Konfiguration und Bereitstellung kundenspezifischer Ausführungen werden sämtliche Motoren- und Elektronikkomponenten komplett in Europa im eigenen Haus entwickelt und produziert. Diese Flexibilität erfreut nicht nur Einkäufer und Konstrukteur, sondern auch deren Endkunden.
