Energieeffizienz-Booster für Tiefziehpressen
Servohydraulische Antriebslösung von Bosch Rexroth steigert Energieeffizienz
Mit seiner servohydraulischen Antriebslösung erhöht Bosch Rexroth die Effizienz in der Blechumformung. Durch Rekuperation (Energie-Rückgewinnung) kann die Energieeffizienz von Tiefziehpressen um bis zu 30 Prozent gesteigert werden. Das modulare Design vereinfacht das Engineering und die Installation für den Maschinenhersteller. Endkunden profitieren zudem von reduziertem Ölvolumen und verringertem Bauraum. Bleche können mit erhöhter Produktivität und Qualität umgeformt werden. Gleichzeitig eröffnet die Lösung mehr Möglichkeiten zur Digitalisierung. Endanwender können beispielsweise mit einem Condition Monitoring Stillstandszeiten minimieren.
Moderne Tiefziehpressen sollen Bleche in konstant hoher Qualität und Produktivität umformen und möglichst wenig Energie verbrauchen. Gleichzeitig benötigen Maschinenhersteller standardisierte Antriebskonzepte, um verschiedenste Anwendungen wirtschaftlich realisieren zu können. Dabei sollen insbesondere die Engineering- und Installationsaufwände reduziert werden.

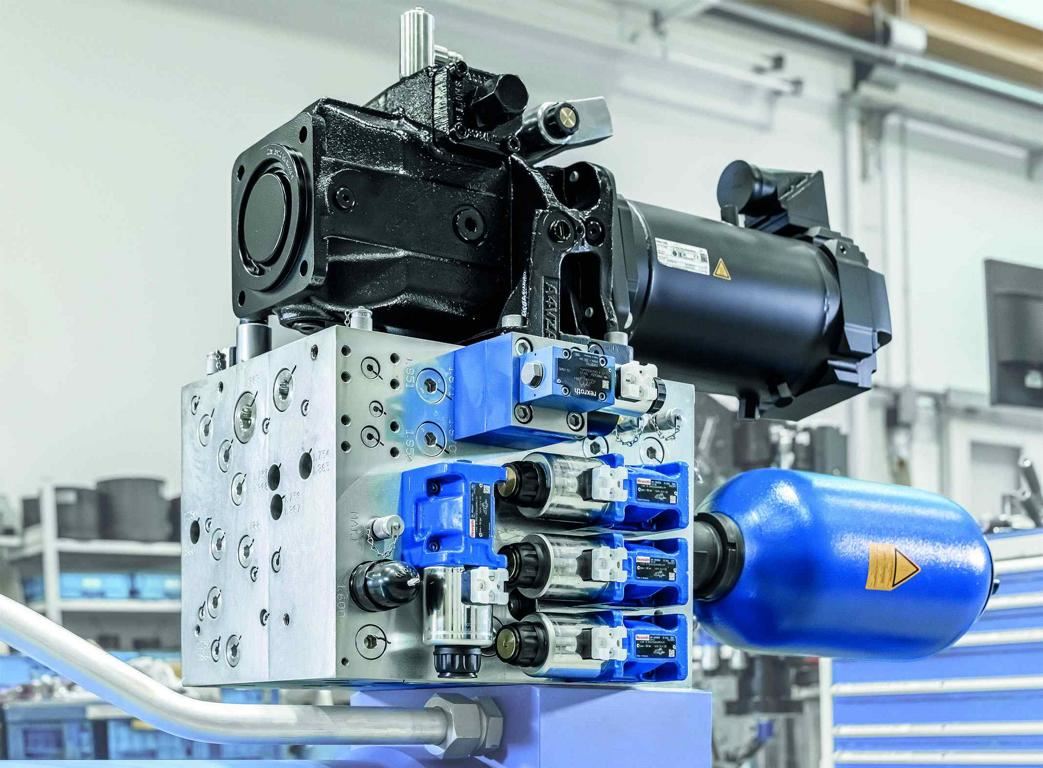

Die servohydraulische Antriebslösung von Bosch Rexroth bietet hier viele Vorteile. Die Module aus servohydraulischer Pumpeneinheit und Steuerblock lassen sich je nach Anforderung zur bedarfsgerechten Versorgung von Ziehkissen und Oberkolben einsetzen. Werden beide servohydraulischen Lösungen mit einem gemeinsamen elektrischen Antriebssystem betrieben, erzielt eine solche Tiefziehpresse im Vergleich zur konventionellen Hydraulikpresse mit Ventilsteuerung eine Energieersparnis von bis zu 30 Prozent.
Die deutliche Steigerung der Energieeffizienz ermöglicht zum einen die drehzahlgeregelten Servomotor-Pumpeneinheit für den Oberkolben, die zu jedem Zeitpunkt des Pressenzyklus die exakt benötigte Leistung bereitstellt. Zum anderen kann beim Tiefziehen ein Teil der Prozessenergie über die Servomotor-Pumpeneinheit im Ziehkissen zurückgewonnen werden, die bei Einsatz der sonst üblichen Ventilsteuerung zur Regelung der Ziehkissenkraft verlorengehen würde. Die zurückgewonnene elektrische Energie kann dem Oberkolben über den gemeinsamen Zwischenkreis zur Verfügung gestellt oder ins Netz zurückgespeist werden. Dadurch reduziert sich der Energieverbrauch der Maschine direkt während des Ziehvorgangs.
Darüber hinaus erschließt die servohydraulische Antriebslösung zusätzliche Einsparpotenziale durch einen minimierten Kühlbedarf des Hydraulikaggregats. Grund hierfür ist der hohe Wirkungsgrad bzw. die drastische Reduktion der Drosselverluste, was zu einer geringeren Erwärmung des Hydrauliköls führt. Dadurch kann das Aggregat kleiner ausgelegt und teilweise komplett auf eine Kühlung verzichtet werden, was die Investitions- und Betriebskosten weiter senkt.
Mehr Produktivität, Qualität und Transparenz
Die digitale Steuerung des servohydraulischen Antriebs wirkt sich positiv auf die Prozessqualität und -transparenz sowie die Produktivität aus. Da sich die einzelnen Drücke, Positionen, Geschwindigkeiten und Kräfte sehr präzise regeln lassen, können Blechteile wiederholgenau mit höherer Qualität produziert werden. So kann zum Beispiel der Oberkolbenantrieb auch mit sehr niedrigen Motordrehzahlen von wenigen Umdrehungen pro Minute arbeiten. Gleichzeitig ermöglichen die reaktionsschnellen Servomotoren kürzere Zykluszeiten und eine höhere Ausbringung. Verschiedene Pumpenoptionen mit 2-Punkt- oder proportionalem Verstellsystem bis hin zur Mehrquantensteuerung erweitern den Gestaltungsspielraum zusätzlich, wodurch das energiesparende Antriebskonzept noch für viele weitere Anwendungen attraktiv wird.
Der servohydraulische Antrieb ermöglicht zudem datenbasierte Analysen zur Prozessoptimierung und ein Condition Monitoring zur Minimierung von Stillstandszeiten.
