Digitale Holographie in Bewegung

Im Rahmen des Projekts »HoloMotion« wurde ein Demonstrator zur optischen Verzahnungsmessung für den produktionsnahen Einsatz entwickelt. Damit konnte gezeigt werden, dass die digital-holographische Vermessung von Verzahnungen im industriellen Umfeld möglich ist.

Das Fraunhofer IPM hat das etablierte 3D-Messverfahren der digitalen Mehrwellenlängen-Holographie in zwei Richtungen stark weiterentwickelt: Zum einen können jetzt erstmals Bauteile in Bewegung hochpräzise vermessen werden. Zum anderen wurde die optische Verzahnungsmessung mittels digitaler Holographie auf ein neues Level gehoben.

Im Rahmen des vom Bundesministerium für Bildung und Forschung (BMBF) geförderten Verbundprojekts »Dynamisch-holographisches Messverfahren zur Erfassung metallischer Freiformflächen (HoloMotion)« konnten Wissenschaftlerinnen und Wissenschaftler von Fraunhofer IPM zeigen, dass digital-holographische Messungen auch an sich bewegenden Prüflingen möglich sind. Damit gelang es dem Team, die Vorteile der Interferometrie erstmals auch auf bewegten Oberflächen zu nutzen. Als Musterapplikation für das neue Verfahren wurde die Verzahnungsmessung ausgewählt, die aufgrund hoher Neigungswinkel und geringer Bauteiltoleranzen für interferometrische Messungen extrem herausfordernd ist.

Das Unmögliche möglich machen

Das Team konnte im Projekt »HoloMotion« erstmals zeigen, dass digital-holographische Messungen selbst bei Geschwindigkeiten von deutlich über 10 mm/s möglich sind. Entscheidend ist dabei die Richtung der Bewegung: Bewegungen senkrecht zur optischen Achse sind unkritisch und erlauben weiterhin präzise interferometrische Messungen. Kritisch hingegen sind axiale Bewegungen, d. h. Bewegungen in die Richtung, in die das Verfahren am genauesten misst. Solche Messungen sind sehr empfindlich und schon kleinste Bewegungen ab einer halben Wellenlänge machen sie unmöglich. Um diese Störungen zu kompensieren, hat das Team zunächst die fundamentalen Zusammenhänge und Grenzen untersucht und darauf aufbauend erfolgreiche Lösungsstrategien entwickelt. Das Ergebnis ist ein patentierter Kompensationsansatz, mit dem sich selbst axiale Relativbewegungen von deutlich mehr als einer Wellenlänge pro Belichtungszeit kompensieren lassen. Bislang als unmöglich angesehene Messungen werden dadurch möglich.

Optische Verzahnungsmessung mittels digitaler Holographie

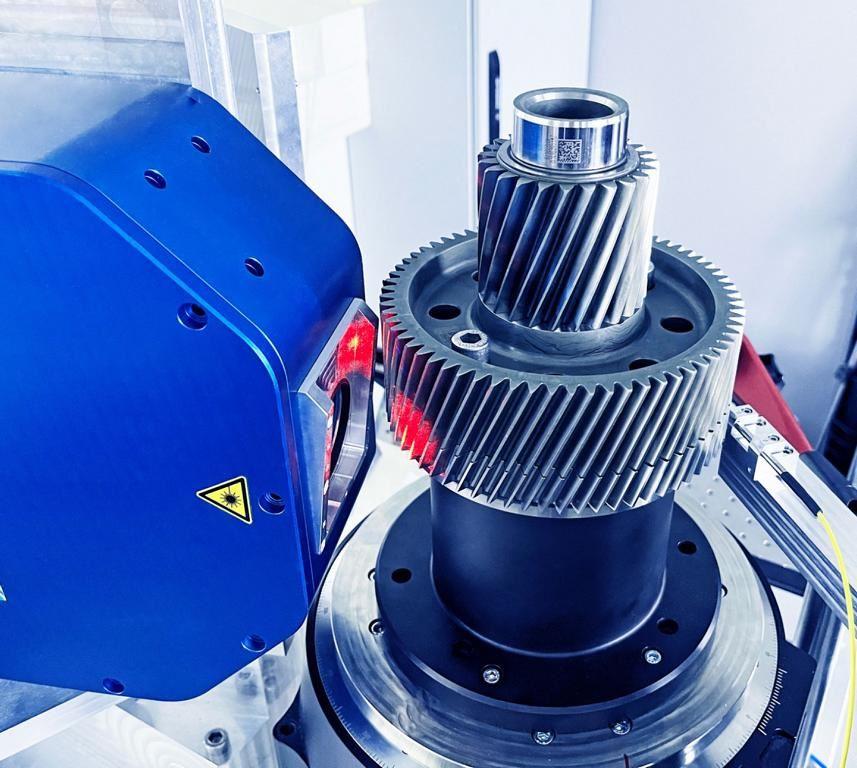

Zusammen mit den beiden Industrieunternehmen FRENCO GmbH und ZF Friedrichshafen AG wurde ein Demonstratorsystem zur optischen Verzahnungsmessung für den produktionsnahen Einsatz entwickelt und erprobt. Damit konnte beim Projektpartner ZF Friedrichshafen AG am Standort Schweinfurt gezeigt werden, dass die digital-holographische Vermessung von Verzahnungen im industriellen Umfeld möglich ist. Die digitale Holographie hat als rein optisches Verfahren gegenüber der bisher etablierten taktilen Verzahnungsmessung einen großen Vorteil: Flächige Flankenmessungen sind im Sekundentakt möglich.

Vorteile für die Mehrwellenlängen-Holographie

Fraunhofer IPM ist seit Jahren Technologieführer bei Anwendungen der digitalen Mehrwellenlängen-Holographie. Der am Institut entwickelte industrietaugliche HoloTop-Sensor zur 100%-Inlineprüfung von Präzisionsbauteilen beispielsweise erlaubt die Messung von bis zu 100 Mio. 3D-Punkten pro Sekunde. Im Projekt »HoloMotion« ist es nun gelungen, diese Technologie für die Messung bewegter Objekte zu erweitern und damit sowohl die interferometrische Messtechnik im Allgemeinen als auch die optische Verzahnungsmesstechnik im Speziellen stark voranzubringen.
