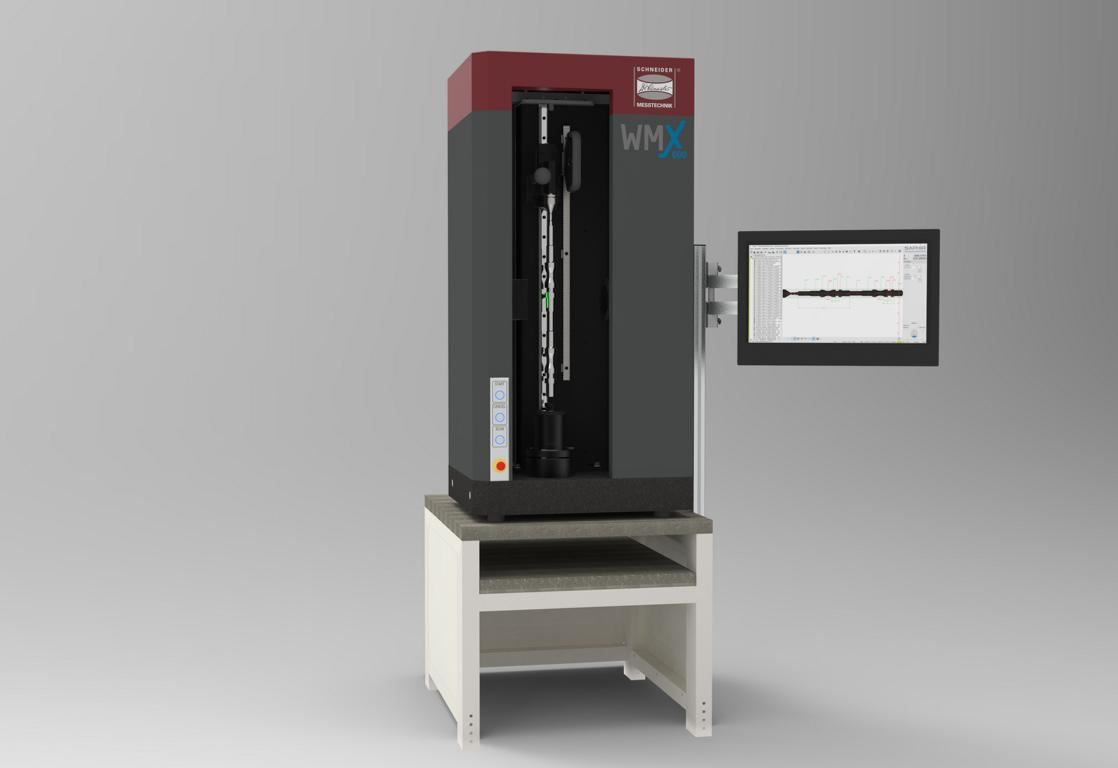

Dr. Schneider präsentiert optische Wellenmessmaschine WMX 600 mit Quick Detect-Funktion in SAPHIR 7

Die Dr. Heinrich Schneider Messtechnik GmbH die neue optische Wellenmessmaschine WMX 600 mit der neuen Funktion Quick Detect in der Mess- und Auswertesoftware SAPHIR 7 vor.

„Mit Quick Detect scannt die WMX 600 den Bereich bis zur oberen Spitze in der Bewegung. QD stitcht die Bilder zusammen, sucht und öffnet das Messprogramm und startet die Messung – alles automatisch“, unterstreicht Uwe J. Keller, Bereichsleiter Marketing bei Schneider Messtechnik. „Die Quick Detect Funktion für die Wellenmessung erfordert lediglich einen Knopfdruck und die Welle wird gemessen. Selbstverständlich ist Quick Detect in SAPHIR 7 auch für die weiteren Modelle der WMX-Serie erhältlich.“

Dank integriertem QD-Modus repräsentiert SAPHIR 7 Messtechnik 4.0 in all ihren Facetten. Denn das Werkstück bringt sich selbst als Informationsträger ein – ganz ohne RFID-Chip. SAPHIR 7 erfasst das Werkstück im Messbereich auf Knopfdruck. Werkstücke, für die es noch kein Programm gibt, werden ebenfalls in ihrer Kontur erkannt und in ein DXF umgewandelt. Die Software richtet das Koordinatensystem am Werkstück automatisch aus und speichert das Bild der Messkamera zur Teileerkennung. Das Messprogramm wird durch Setzen der Maßpfeile an den relevanten Stellen der entstandenen DXF-Datei erzeugt.

Die Kombination aus der WMX 600, SAPHIR 7 und der Bedieneroberfläche SMART – ein UI, das den Bediener bestmöglich unterstützt – stellt ein universelles Messmittel dar, das Anwender im Zuge der Qualitätssicherung entscheidend unterstützt. Zumal SAPHIR über umfangreiche Messfunktionen hinaus auch über eine intuitiv einfache Lernprogrammierung – mit Fortschritten dank Quick Detect – am gestitchten Bild, der DXF-Datei oder dem 3D-Modell verfügt. Das intuitive Bedienkonzept von SAPHIR bietet die wichtigsten Funktionen auf Tastendruck. Wobei in der Praxis insbesondere die umfangreichen Dokumentationsmöglichkeiten von Bedeutung sind, die SAPHIR zur Verfügung stellt. Diese beinhalten konfigurierbare Protokolle ebenso wie die Bemaßung direkt am Werkstück-Bild – die Qualitätssicherung hat also stets das passende Dokumentationswerkzeug zur Hand.

Im Zentrum der WMX 600 steht die schnelle Matrixkamera: Aus geblitzten Bildaufnahmen in der Bewegung nimmt sie in kürzester Zeit reale Messpunkte in hoher Punktedichte auf der gesamten Werkstück-Oberfläche – als Basis für valide Ergebnisse – auf. In einer einzigen Drehung des Werkstücks kann die Matrixkamera tausende Messpunkte scannen und dadurch auch einen Zylinder oder Torus messen. Da kommen dann schnell mal 50.000 Messpunkte zusammen. Die Matrixkamera-Technologie sichert zudem – in Kombination mit der voll integrierten Drehachse mit der MK 2-Aufnahme für verschiedene Spannmittel – eine hohe Prozesssicherheit.

Neben der schnellen Messdatenerfassung durch die Matrixkamera mit hoher Punktdichte gehört die im gleichen Arbeitsschritt erfolgende Auswertung von 2D- und 3D-Merkmalen zu den vielfältigen Vorteilen der WMX 600. Während der Gegenhalter das schnelle Einlegen und Fixieren der Welle dank eines innovativen Einspannkonzepts gewährleistet, verfügt die Granitbasis über eine hohe Eigensteifigkeit und Temperaturstabilität. Das Messvolumen der WMX 600 beträgt 600 mm in der Länge sowie wahlweise 40 mm oder 80 mm im Durchmesser.

Gerade in Verbindung mit einer anwendungsbezogenen Auswahl an Spannmitteln ermöglicht die Wellenmessmaschine vielseitige Einsatzmöglichkeiten: So kann die WMX 600 sowohl als Einzel-Messplatz als auch in einer Automatisierung genutzt werden. Die Produktqualität garantiert, dass alle Elemente gemessen und ausgewertet werden. Schließlich deckt Schneider Messtechnik bereits seit vielen Jahren den Bereich Wellenmesstechnik erfolgreich ab. „Die WMX 600 rundet unser umfangreiches Portfolio an schnellen optischen 3D-Wellenmessmaschinen als preisgünstige Alternative perfekt ab: Durch gewohnt kompromisslose Qualitätsansprüche inklusive einfacher und intuitiver Bedienung“, fasst Uwe J. Keller zusammen.

Dr. Heinrich Schneider Messtechnik GmbH

Dr. Heinrich Schneider Messtechnik GmbH

Rotlay-Mühle

55545 Bad Kreuznach

Tel.: +49 (0) 671/291-02

Fax: +49 (0) 671/291-200

E-Mail: info@dr-schneider.de

www.dr-schneider.de

********
