Metallwerkstücke per Computertomografie messen
Wirtschaftliche Messungen mit Werth TomoScope® XS Computertomografie-Kompaktgeräten

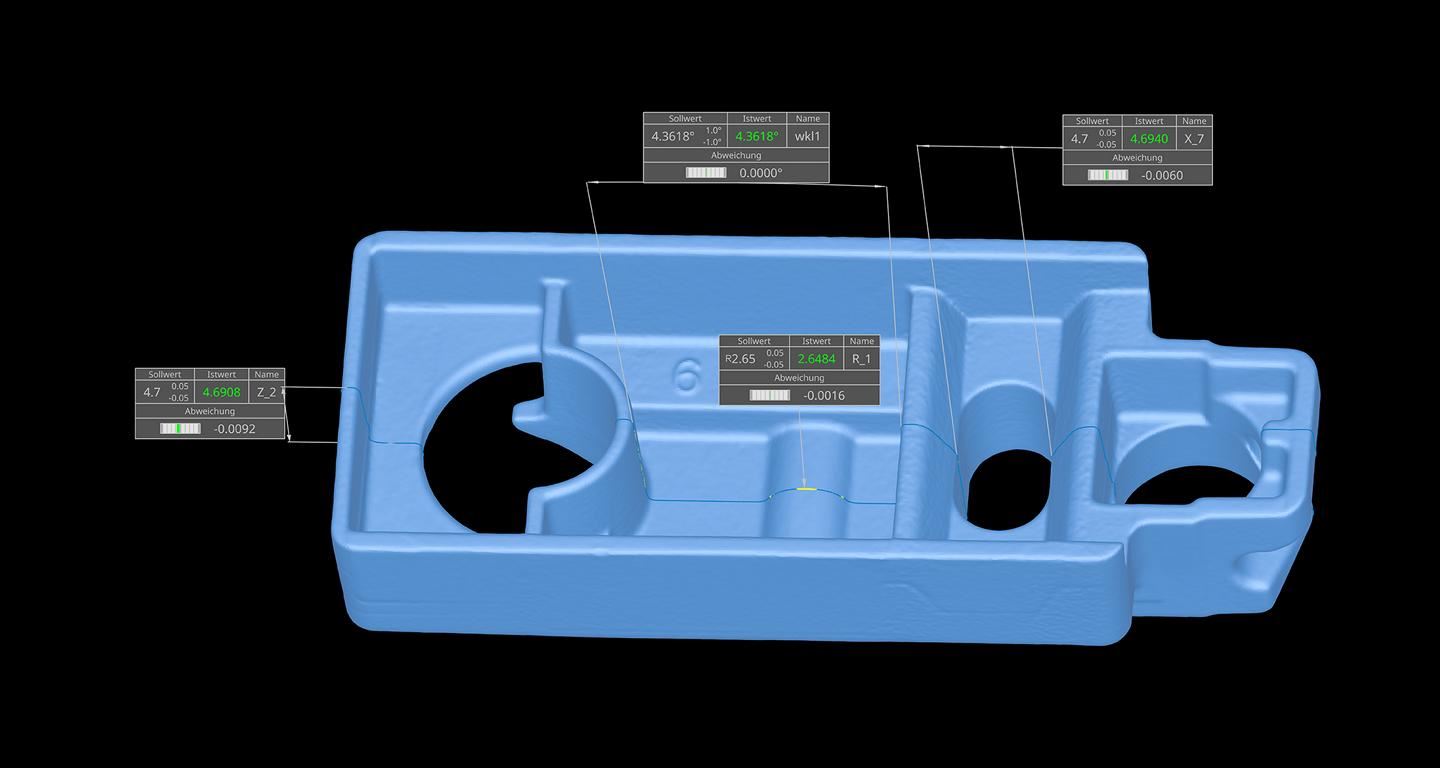

Mit dem Werth TomoScope® XS FOV gemessene Punktewolke mit Innen- und Außengeometrie eines Zinkdruckguss-Werkstücks und geometrischen Eigenschaften.
Der Einsatz der neuen TomoScope® XS Geräte von Werth Messtechnik ist nicht auf die typischen Messobjekte aus Kunststoff beschränkt. Auch bei unterschiedlichen Metallwerkstücken sind wirtschaftliche fertigungsbegleitende Messungen mit hohem Durchsatz möglich.
Mit dem Werth TomoScope® XS FOV steht Hochleistungs-Computertomografie zum Preis von taktilen oder Multisensor-Koordinatenmessgeräten zur Verfügung. Durch spezielle Software-Tools eignet sich das Gerät auch für Werkerselbstprüfungen: Das Werkstück wird nur auf den Drehtisch gelegt und über Knopfdruck, Barcode oder RFID-Code das zugehörige Messprogramm gestartet. Als Messergebnis erhält man zum Beispiel exakte Messwerte für jedes Prüfmaß oder im einfachsten Fall eine farbcodierte Abweichungsdarstellung aus einem 3D-Soll-Ist-Vergleich.
Auch eine vollständige Automatisierung für Inline-Anwendungen ist möglich, z. B. mit Roboterbeladung. Die Geräte der TomoScope® XS Familie verfügen über die kleinste Stellfläche im Markt für Geräte dieser Leistungsklasse und bieten sich daher für den direkten Einsatz in der Linie an. Das TomoScope® XS FOV eignet sich für kleinere Kunststoff- und Metallwerkstücke im mittleren Genauigkeitsbereich.
Mithilfe der Hochleistungs-Röntgenquelle und Röhrenspannungen bis zu 160 kV können auch unkooperative Werkstoffe in kurzer Zeit aus verschiedenen Richtungen durchstrahlt und so vollständig und dreidimensional erfasst werden – inklusive Innengeometrien. Mit Mehr-Objekt-Messungen und automatischer Werkstückseparation erreicht man Messzeiten von einigen zehn Sekunden pro Werkstück. Der Messbereich lässt sich optional mit zusätzlichen Achsen und Rastertomografie vergrößern.
