Prüfen kleiner Verzahnungen im Nanobereich

Sie sind hier: WDF-Startseite

Präzise Prüfung aller Arten von Zahnrädern

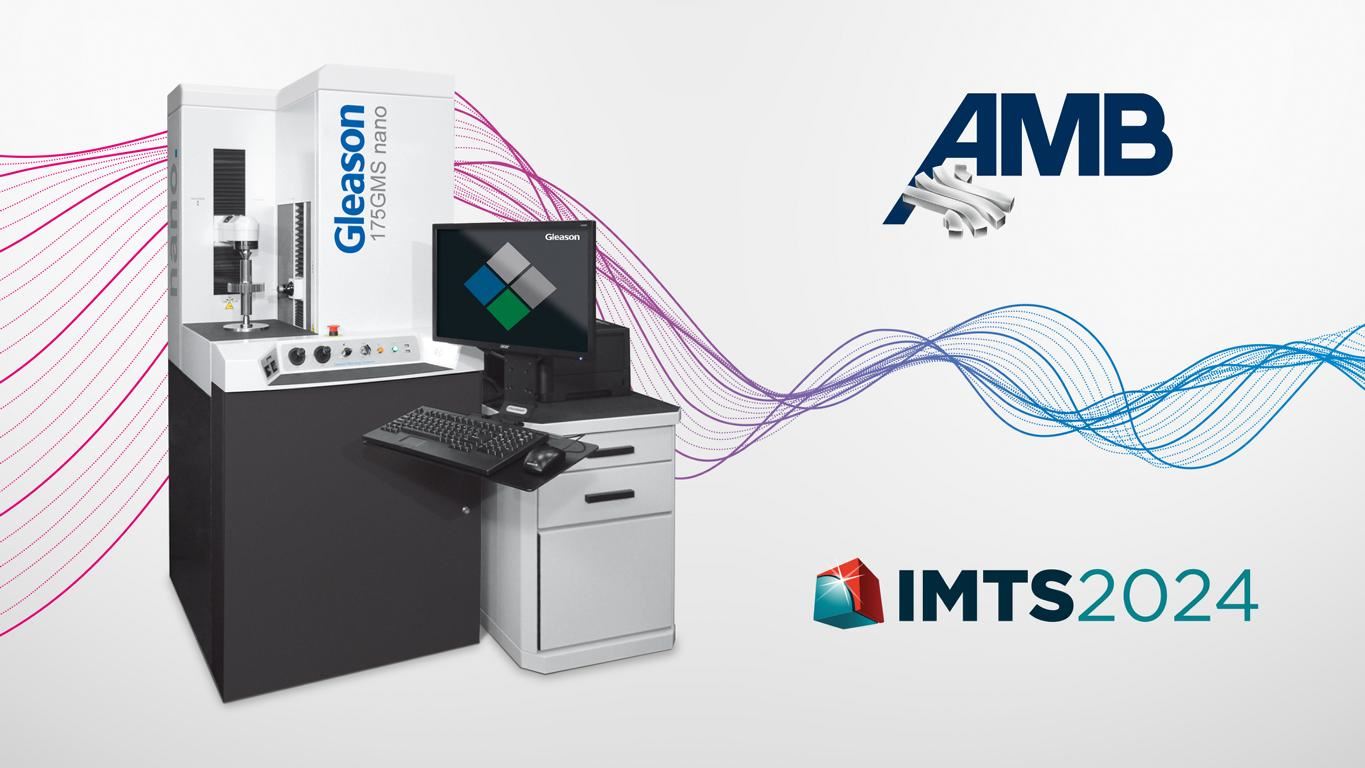

Das 175GMS nano Verzahnungsmesszentrum von Gleason bietet jetzt auch für kleinere Zahnräder Prüfmöglichkeiten im Submikrometerbereich und trägt so zu minimalem Geräusch, höherer Präzision und längerer Lebensdauer bei.

Nach dem Erfolg der 300GMS nano setzt Gleason die Einführung der nano-Technologie mit dem 175GMS nano Verzahnungsmesszentrum fort. Basierend auf dem beliebten Vorgängermodell, ist auch das 175GMS nano für die vollständige Prüfung aller Arten von Zahnrädern mit einem Durchmesser von bis zu 175 mm, verzahnten Wellen mit einer Länge von bis zu 480 mm, einer maximal messbaren Verzahnbreite von 340 mm und einem Modulbereich von 0,4 (optional sogar 0,15) bis 6,35 mm ausgelegt. Damit wurde der Messbereich des 175GMS nano sowohl im unteren Modulbereich als auch in der Kapazität für Wellenlänge und Verzahnbreite deutlich erweitert. Das neue 175GMS nano bietet darüber hinaus zusätzliche Funktionen.

Anwender können nun mit einem kufenlosen Messtaster, der vom Tasterwechler automatisch einwechselbar ist, im Profil und der Flankenlinie die Oberflächengüte der Verzahnung im Submikrometerbereich prüfen. Der kufenlose Messtaster ist optional mit einer automatischen Winkeleinstellung erhältlich, um sich an unterschiedliche Steigungswinkel von Verzahnungen anzupassen. Ein hochpräziser SP25 3D-Scanning-Tastkopf, die breite Palette von Tastereinsätzen und eine fortschrittliche mathematische Analyse unterstützen die Rauheitsbewertungen nach DIN, ISO, ANSI und anderen Normen. Mit der neuesten Version der GAMA™-Anwendungssoftware können Geräuschanalysen mit der Advanced Waviness Analysis durchgeführt werden. Das 175GMS nano bietet zudem 3D-Messungen und GD&T-Analysen, die mit Messungen eines Koordinatenmesszentrums konkurrieren können.

Wie alle Messzentren der GMS®-Serie integriert sich auch das 175GMS nano nahtlos in bestehende Fertigungssysteme. Die GAMATM 3.2 Anwendungssoftware mit ihrer benutzerfreundlichen Oberfläche unterstützt viele unterschiedliche Sprachen. Das Messzentrum ist vollständig mit Windows kompatibel und lässt sich mühelos in Serverumgebungen integrieren, wodurch sich u.a. Möglichkeiten für eine verbesserte SPC-Datenauswertung und Fernwartungsdienste über Gleason Connect® ergeben.

Durch die "Closed Loop"-Funktion von Gleason können Anwender das Zusammenspiel von Fertigung und Prüfung auf eine neue Stufe heben. Das 175GMS nano übermittelt Prüfergebnisse direkt an Gleason-Produktionsmaschinen und ermöglicht so eine automatische Korrektur der Maschineneinstellungen. Vom Power Skiving bis zum Wälzschleifen – die Synergie der Systeme eröffnet neue Horizonte für die hochqualitative Fertigung von Verzahnungen. Darüber hinaus können Prüfergebnisse wie Topographiemessungen und Ordnungsspektren aus der Advanced Waviness Analyse an die KISSsoft® Auslegungssoftware weitergeleitet werden. In KISSsoft kann der Getriebekonstrukteur die Unterschiede zwischen dem Entwurf und dem tatsächlich produzierten Zahnrad sehen und Variablen, wie zum Beispiel das Tragbild, in der Endanwendung unter verschiedenen Lastbedingungen bewerten. So kann das Geräuschverhalten schon vor der Prüfung auf einem Einzelflanken- oder End-of-a-Line-Tester bei der Endmontage vorhergesagt werden. Dieser "Smart Loop" gewährt einen echten Technologievorteil, um Verzahnungsauslegungen schnell und effizient auf ein höheres Niveau zu heben und Spitzenleistungen zu erzielen.

Das 175GMS nano ist optional mit dem patentierten Advanced Operator Pendant (AOP) ausgestattet, welches es dem Bediener ermöglicht, Video- und Sprachnachrichten aufzuzeichnen und Umgebungsbedingungen zu überwachen. Es kann auch zur Unterstützung der Fernwartung per Videotelefonie eingesetzt werden und kann Strich- und QR-Code-Informationen direkt in die Maschine einlesen, um sie in Prüfprotokollen weiter zu verwenden oder den geeigneten Prüfzyklus auszuwählen.

Mit dem Fortschritt in der Verzahnungsindustrie steigt auch der Bedarf an bedingungsloser Präzision. Das 175GMS nano Verzahnungsmesszentrum läutet eine neue Ära ein: Das Messen im Nanobereich ist nicht mehr die Ausnahme, sondern wird zur Regel. Das 175GMS nano Verzahnungsmesszentrum ist live auf den Messen IMTS in Chicago und AMB in Stuttgart im September 2024 zu sehen.
