Messmaschinen für kleine und große Zahnräder
WGT 1200 für die Automatisierung großer Werkstücke optimiert
Die Liebherr-Verzahnungsmessgeräte der Baureihe WGT werden in der Zahnradfertigung zahlreicher Branchen eingesetzt: von kleinsten Anwendungen in der Luft- und Raumfahrt bis hin zu großen Getriebeteilen für Windkraftanlagen, Turmdrehkrane oder Nutzfahrzeuge. Dort kommen teilweise tonnenschwere Zahnräder zum Einsatz. Mit der optimierten WGT 1200 ermöglicht die Liebherr-Verzahntechnik GmbH die hochpräzise Vermessung selbst riesiger Werkstücke bis zu einem Durchmesser von 1400 mm und einem Gewicht von fünf Tonnen.
Das Portfolio der WGT-Verzahnungsmessmaschinen eignet sich für Werkstücke mit Durchmessern von 5 mm bis 1400 mm – angefangen bei der WGT 280, über die am häufigsten nachgefragte WGT 400, bis hin zur kürzlich überarbeiteten WGT 1200 für Werkstücke bis zu fünf Tonnen.
WGT-Baureihe für vielfältige Anforderungen und höchste Ansprüche
Alle Modelle erfüllen die strengen Vorgaben nach VDI/VDE 2612/2613, Gruppe 1 und können Zahnräder ab einem Modul von 0,1 mm messen. Grundplatte, Achsführungen und Gegenhalter aus geläpptem, natürlichen Granit sorgen für ein konstantes Temperaturprofil, während luftgelagerte Linearachsen, Präzisionsdrehtische und zuverlässige Renishaw-Tastsysteme mit taktilen Messtastern die mechanische Genauigkeit der Maschinen sichern. Die Bedienung erfolgt intuitiv über die Software LHInspect, die den Austausch von Geometrie- und Messdaten zwischen Verzahnungs- und Messmaschine und damit die automatische Korrektur der Einstelldaten im „Closed Loop“ ermöglicht.
Ein optionaler, optimierter Rauheitssensor realisiert selbst kleinste Messpunkte. Das automatische Tasterwechselsystem mit bis zu zwei Magazinen à sechs Plätzen sorgt für eine unterbrechungsfreie Messung der Werkstücke in einem Arbeitsgang. „Das macht die Messung nicht nur hochpräzise, sondern auch effizient und bedienerfreundlich“, fasst Matthias Brüderle, Produktmanager für Verzahnungsmessgeräte, zusammen. Einige der Messgeräte können in den Ausstellungsräumen in Ettlingen besichtigt und vorgeführt werden. „Darüber hinaus bieten wir Basic- und Advanced-Schulungen durch erfahrene Trainer an – auf Wunsch auch an eigenen Werkstücken der Kunden“, so Brüderle.

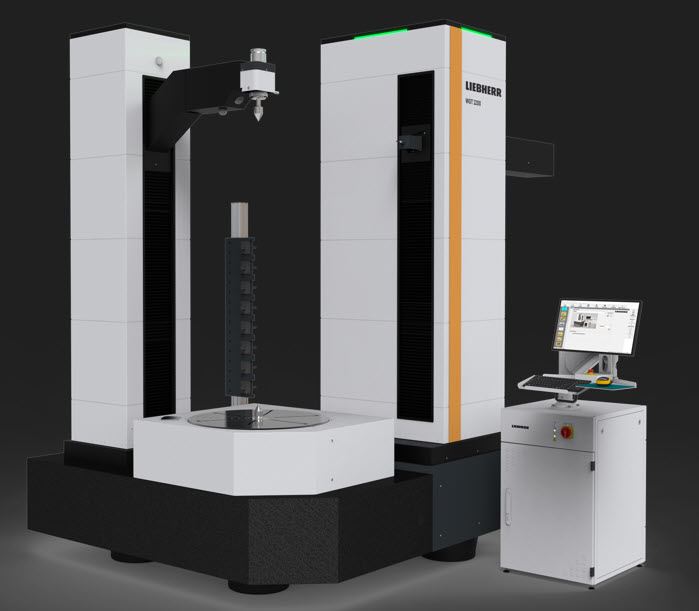

WGT 1200: schwenkbarer Gegenhalter, reduzierte Aufstellfläche
Das Konzept der größten Messmaschine, der WGT 1200, wurde jetzt überarbeitet und optimiert. „Dabei kamen uns die Erfahrungen aus dem Bereich der Verzahnmaschinen zugute: Von dort haben wir das Konzept des Gegenhalters übernommen. Er ist jetzt fest installiert, der Ausleger seitlich schwenkbar“, erklärt Brüderle. Diese Anordnung vergrößert den Beladungsspielraum und spart gleichzeitig Platz. Besonders interessant: Die WGT 1200 ist damit für die automatische Beladung durch Roboter sowie für die automatische Aufspannung geeignet und damit für den mannlosen Betrieb vorbereitet.
Ein weiteres Highlight der WGT 1200 ist der leistungsstarke Spindelantrieb, der für eine optimierte Kraftübertragung, präzise Positionierung und hohe Belastbarkeit sorgt. Zudem ist die Maschine mit einer aktiven Dämpfung versehen, die ein separates Maschinenfundament überflüssig macht. Der Tastkopf SP80 von Renishaw kann bei gleichbleibend höchster Genauigkeit auch große Tastergewichte tragen.
