In-Prozessprüfungen um über 30 Prozent schneller

Sie sind hier: WDF-Startseite

Lohnender Einsatz einer 3D-Wellenmessmaschine

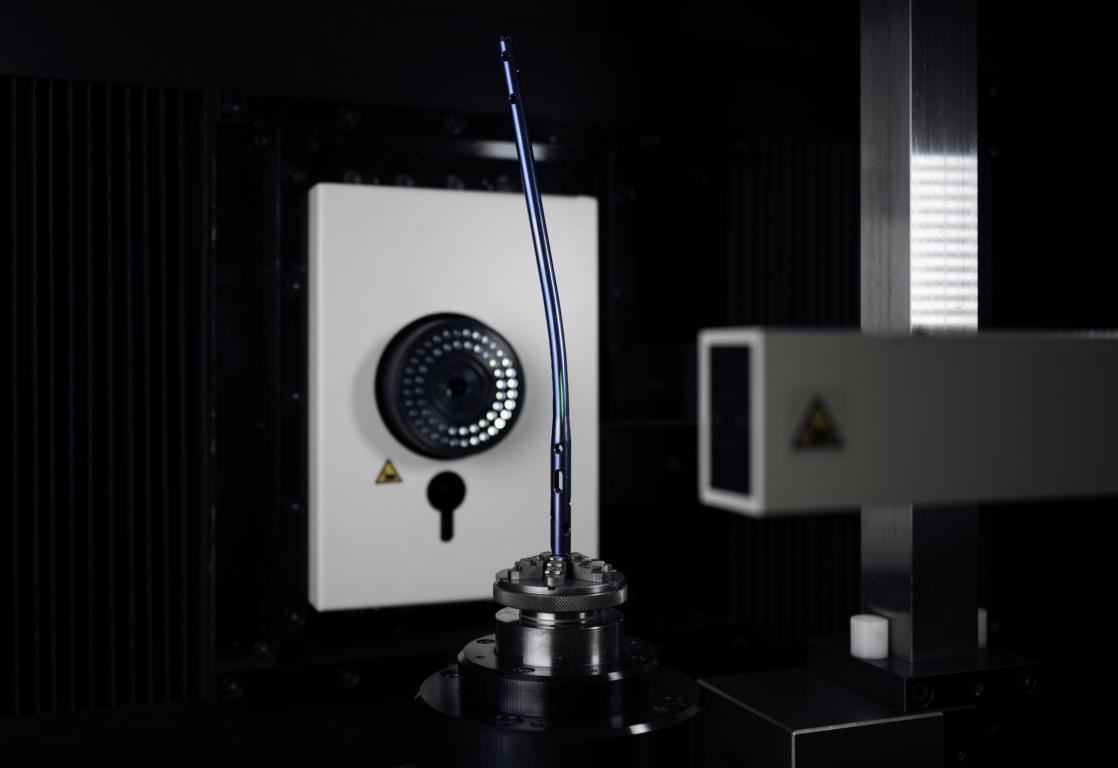

Nach dem Biegen müssen an den Nägeln verschiedene Winkel, Abstände und Radien gemessen werden.

Für einen neuen Marknageltyp musste ein führender Medizintechnik-Anbieter einen neuen Prozess definieren, bei dem die WMM-Serie von Schneider Messtechnik eine zentrale Rolle spielt. Beim Einsatz im 3-Schicht-Betrieb in der Serienfertigung überzeugen die 4-Achsen Wellenmessmaschinen insbesondere durch schnelle, berührungslose Messungen im Livebild und eine hohe Prozesssicherheit.

Alle 90 Sekunden wird weltweit einem Patienten ein Marknagel aus der Fertigungsstätte des Medizintechnik-Anbieters implantiert. Am Standort werden jährlich 400.000 Marknägel für alle Extremitäten hergestellt und vermarktet. Mit seinem vielfältigen Portfolio an innovativen Produkten und Dienstleistungen aus dem Bereich Medizintechnik ist das Unternehmen weltweit aktiv.

Die Qualität der Produkte genießt in allen Fertigungsstätten des Medizintechnik-Anbieters allerhöchste Priorität. So wurde Mitte des letzten Jahrzehnts bei der Entwicklung neuer Prozesse für einen neuen Marknageltyp erkannt, dass dieser damals nur mit rein taktilen Koordinaten-Messmaschinen gemessen werden konnte, was jedoch einen großen Zeitaufwand darstellte. „Daher musste ein Prozess gefunden werden, der von der Zeit her ähnlich mit dem des Biegens ist“, erläutert Uwe J. Keller, Bereichsleiter Marketing & Vertrieb bei Schneider Messtechnik. „Der alte Biegeprozess ist das Biegen von Marknägeln über Schablonen, wobei die Nägel immer überbogen werden mussten. Beim neuen Prozess werden die Marknägel dagegen ‚geknickt‘, wodurch der Radius erzeugt wird.“

Also schauten sich die Experten auf dem Markt um, welches Messsystem ihr Anforderungsprofil mit Blick auf die neuen Prozesse am besten abdeckt. Fündig wurde man bei den 3D-Wellenmessmaschinen der WMM-Serie von Dr. Heinrich Schneider Messtechnik. Dieser Anbieter konnte auf Anhieb eine Lösung bieten, weshalb die Entscheidung schnell für den Messtechnik-Spezialisten aus Bad Kreuznach fiel. Schließlich können die Wellenmessmaschinen der WMM-Serie direkt in der Fertigung eingesetzt werden und erfüllten auch alle Anforderungen: Bezüglich Platzbedarf und rascher Aufstellung ebenso wie bei den deutlich schnelleren Messungen als eine KMG, der Datenübertragung ans CAQ-System und dem berührungslosen Messen nach dem Biegen.

Ab 2016 schaffte der Medizintechnik-Anbieter sukzessive weitere Maschinen der WMM-Serie in unterschiedlichen Größen für den Einsatz direkt in der Serienfertigung an. Dabei garantiert die 5-Megapixel-CCD-Kamera gleichermaßen präzise wie stabile Messergebnisse im Sekundentakt. Die patentierte Taumelkompensation von Schneider Messtechnik gewährleistet gerade bei diesen Messaufgaben neben einer schnellen und präzisen Messung auch eine hohe Prozesssicherheit. Neben der temperaturstabilen Granitbauweise der WMM-Serie ergänzen ein ergonomisches Bedienkonzept sowie das einzigartige 4-Achsen System die zielgenaue Erreichbarkeit jedes zu messenden Merkmals mit einer gleichbleibenden Messunsicherheit in allen Achsen.

„Sehen lassen können sich zudem die Vorteile der Wellenmessmaschinen – das einfache und schnelle Messen in Sekunden, die intuitive Bedieneroberfläche, die reproduzierbaren Messungen sowie die 3D-Kalibrierung nach ISO 10370-7. Erfordert die Messaufgabe noch zusätzlich den Einsatz eines scannenden Tastsystems, lässt sich dieses problemlos ergänzen und verfügt – wie die Kamera – über die gleiche Beweglichkeit in allen Achsen“, unterstreicht Uwe J. Keller. „Und mit CONFORMITY werden alle Prozesse auf der Messmaschine überwacht, wodurch eine FDA-konforme Fertigung garantiert wird. Ein weiteres Plus ist die intuitive Bedieneroberfläche der Mess- und Auswertesoftware SAPHIR in der aktuellen Version V7, die den Bediener auf das Wesentliche der Wellenprogrammierung fokussiert.“

Intuitives Bedienkonzept

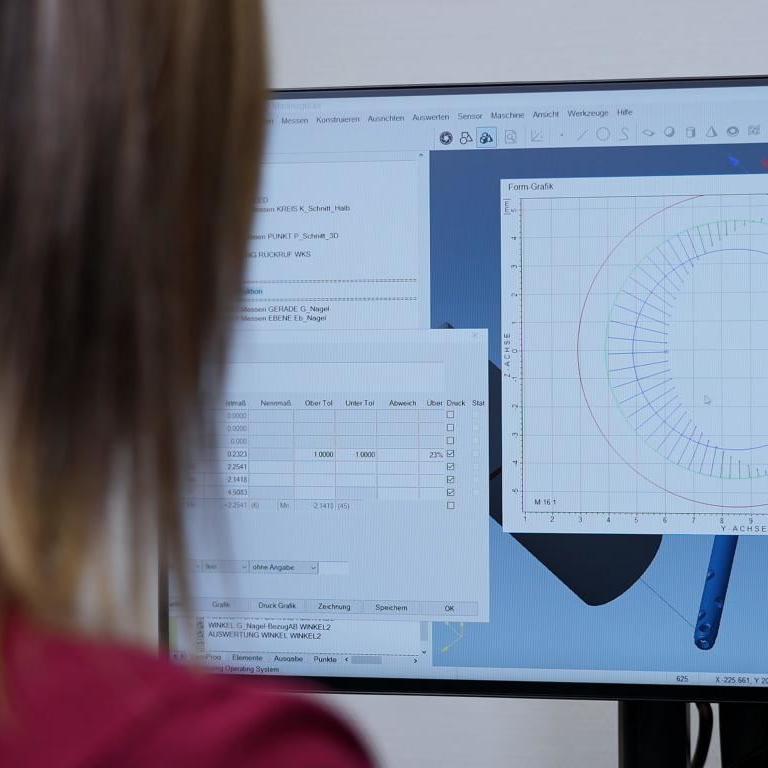

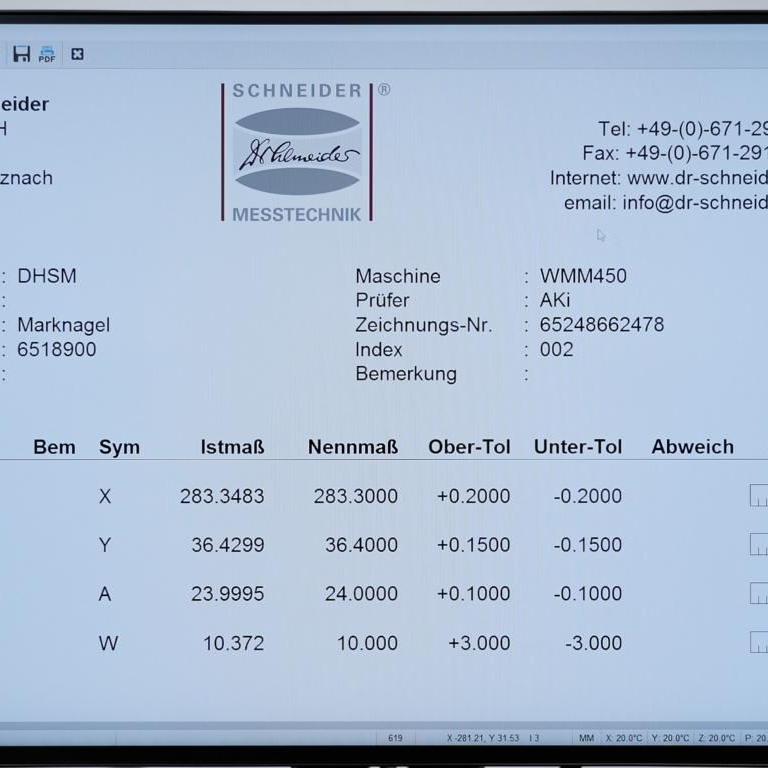

SAPHIR zeichnet sich durch ihren klaren Aufbau und die einfache Bedienung aus. Die Software ist dank ihrer Struktur im Bereich der Steuerung, der Sensorik und des Datenaustausches multisensorfähig und universell zu nutzen. Vor allem aber ist SAPHIR für alle Geräte und Maschinen von Schneider Messtechnik konfiguriert und in vollem Leistungsumfang einsetzbar. Über die umfangreichen Messfunktionen hinaus verfügt SAPHIR auch über eine einfache Lernprogrammierung am gestitchten Bild, der DXF-Datei oder dem 3D-Modell. Das intuitive Bedienkonzept von SAPHIR hält die wichtigsten Funktionen auf Tastendruck bereit. Von großer Bedeutung sind aber auch die umfangreichen Dokumentationsmöglichkeiten, die SAPHIR zur Verfügung stellt. Egal ob konfigurierbares Protokoll oder Bemaßung direkt am Werkstück-Bild – die Qualitätssicherung hat stets das passende Dokumentationswerkzeug zur Hand.

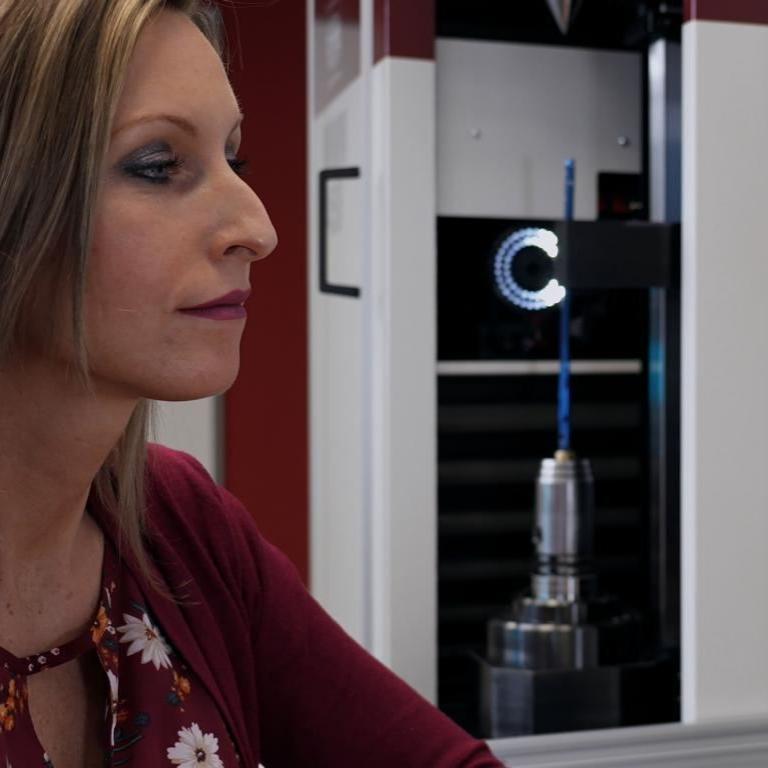

Eingesetzt werden die Messmaschinen im 3-Schicht-Betrieb bei der 100 Prozent-Messung der Marknägel nach der Bearbeitung und dem Biege-Prozess: An den Nägeln müssen nach dem Biegen verschiedene Winkel, Abstände und Radien gemessen werden. Mit den Bedingungen einer In-Prozessprüfung kommen die Systeme der WMM-Serie sehr gut zurecht und laufen störungsfrei sowie prozesssicher. Zumal die 100 Prozent Maßhaltigkeit der Implantate hohe Priorität genießt. Diese ist man den Patienten schuldig – mit den Messprozessen und insbesondere den Wellenmessmaschinen von Schneider können sie zu 100 Prozent sichergestellt werden.

Überzeugt hat den Medizintechnik-Anbieter auch der Service von Schneider Messtechnik: Vor allem mit der Steigerung der Messgeschwindigkeit durch ein Speed Update – genauer durch die Erhöhung der Geschwindigkeit der Drehachse – konnte Schneider Messtechnik viele Pluspunkte sammeln. Denn dieser Schritt ermöglicht einen höheren Durchlauf. Ein ‚Rundum-glücklich-Paket‘ bietet darüber hinaus der abgeschlossene Wartungsvertrag. Sehr zufrieden war man aber auch mit der Schulung sowie der Einarbeitung durch Schneider Messtechnik – und bei Anfragen kommt Unterstützung schnell sowie kompetent.

Die Maschinen der WMM-Serie haben sich im 3-Schicht-Betrieb absolut bewährt und die Erwartungen erfüllt: Auch weil sie direkt in der Fertigung eingesetzt werden können. Die berührungslosen Messungen nach dem Biegen und die erheblich schnellere Geschwindigkeit nach dem Speed-Update wissen zu beeindrucken. „Vor allem aber konnte auch die Messzeit im Vergleich zum 3D-Messen mit einer KMG um über 30 Prozent reduziert werden“, fasst Uwe J. Keller zusammen. „Somit stellt der Einsatz der 3D-Wellenmessmaschine WMM einen erheblichen Entwicklungsschritt nach vorne dar.“

Über Dr. Heinrich Schneider Messtechnik:

Die einzigartige Kombination optischer, mechanischer und taktiler Messkompetenz ermöglicht der Dr. Heinrich Schneider Messtechnik GmbH die Fertigung von innovativen Produkten für höchste Präzisionsansprüche. 1946 gegründet, beschäftigt die Tochter der Allit Aktiengesellschaft mit Sitz in Bad Kreuznach heute rund 100 Mitarbeiter. Die Messgeräte und -maschinen von Schneider Messtechnik sind rund um den Globus und in nahezu jeder Branche im Einsatz. Die Kompetenz des Unternehmens belegen Auszeichnungen wie der „Q 1“ Award der Ford Motor Company, das Gütesiegel „Top 100“ für herausragendes Innovationsmanagement sowie der Success-Innovationsaward des Landes Rheinland-Pfalz. Die Kunden kommen insbesondere aus der Automobil- und Zulieferindustrie, der Luft- und Raumfahrt, der Medizintechnik, dem Maschinen- und Werkzeugbau sowie der Elektro- und Kunststoffindustrie. Sie alle vereint die Wertschätzung für das Motto des weltweit führenden Anbieters von berührungsloser Fertigungsmesstechnik: SIMPLY PRECISE!
