Genau im Ziel mit Messtastern von BLUM
Blaser Group GmbH setzt auf Messtechnik von BLUM
„Die BLUM-Taster sind die Basis, ohne die eine weitgehende Automatisierung erst gar nicht möglich wäre“, fasst der Werksleiter für die Lauffertigung, Martin Giray zusammen.
Die Läufe von Jagd- und Sportwaffen sind Präzisionsbauteile. Nicht nur der Lauf selbst mit seinen Feldern und Zügen, die das Geschoss in Rotation versetzen und damit für eine stabile Flugbahn sorgen, auch das Patronenlager und weitere Geometrieelemente des Laufes müssen mit äußerster Sorgfalt gefertigt werden, damit eine Jagdwaffe die erwartete Präzision und Zuverlässigkeit liefert. In der Lauffertigung der Blaser Group GmbH in Isny im Allgäu sind deshalb an vielen Dreh- und Fräsmaschinen Messtaster von Blum-Novotest installiert. Sie sorgen nicht nur für eine maßgenaue Fertigung, sondern sind auch für die Automatisierung unverzichtbar.
Die Blaser Group mit den Marken Blaser, MAUSER, J.P. SAUER & SOHN, MINOX, LIEMKE und Rigby ist einer der weltweit führenden Hersteller der Jagd- und Outdoor-Branche. Jedes Unternehmen steht für den Anspruch und die Kompetenz, Tag für Tag mit echter Leidenschaft und höchster Qualität, Kundenwünsche wahr werden zu lassen.
Blaser wurde im Jahr 1957 von Büchsenmachermeister Horst Blaser gegründet. Von Beginn an setzte er auf eine maschinelle statt der bis dahin üblichen manuellen Fertigung der Bauteile. Eine entscheidende Voraussetzung für die Modularität. So kann ein Jäger mit nur wenigen Handgriffen das Kaliber seiner Jagdwaffe wechseln und beispielsweise beim Training auf dem Schießstand auf preiswertere Kleinkaliber umsteigen. Zudem lassen sich Blaser Waffen auf diese Weise ganz individuell gestalten oder neu kombinieren. Der Käufer kann zum Beispiel zwischen Walnussholz-, Synthetik- oder Carbonschäften wählen. Bestandteile wie Systemkasten oder Lauf können zudem durch Gravuren, per Hand oder Laser aufgewertet werden.

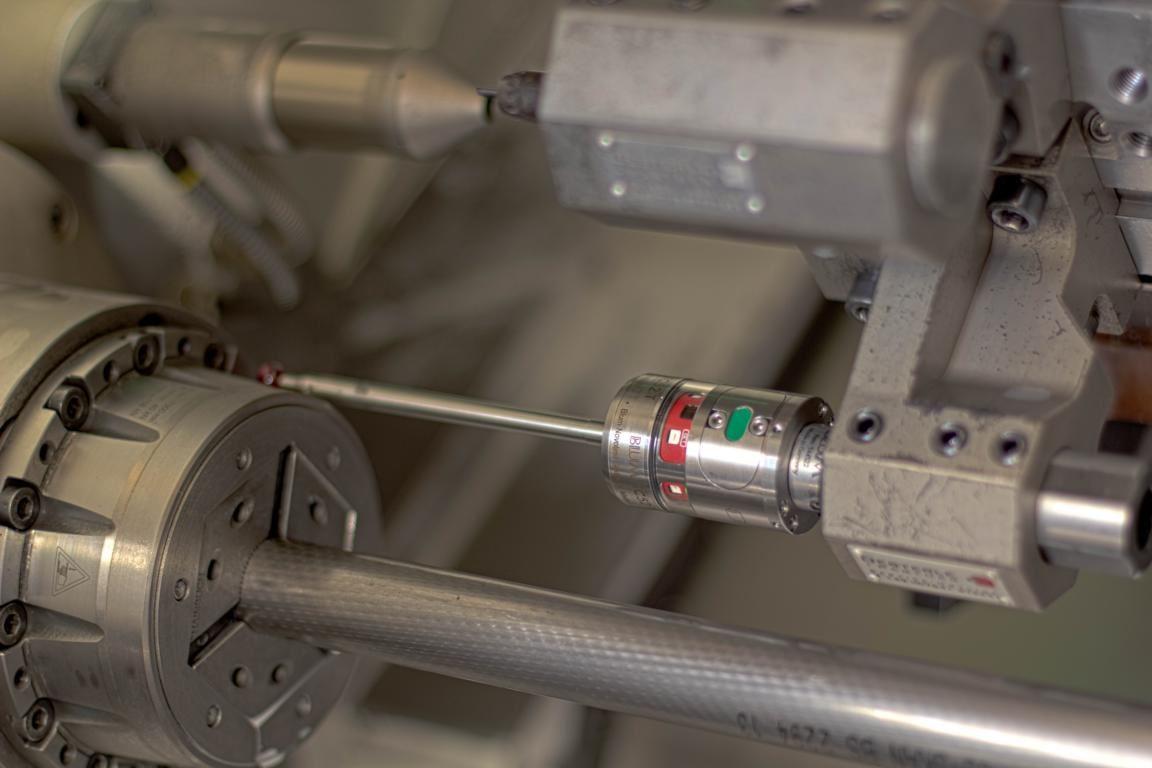

Der TC52 T wird zum Messen des Nullpunkts im Patronenlager genutzt.
In Isny ist ein komplettes Werk der Produktion von Läufen gewidmet, dessen Fertigungskapazität in den vergangenen Jahren erheblich ausgeweitet wurde. Hier bestimmen eine Vielzahl von CNC-gesteuerten Dreh- und Fräszentren sowie automatisierte Fertigungslinien das Bild und werden von 75 Mitarbeitern in verschiedenen Schichten bedient. Die Aufgabe ist komplex: Die Blaser Group bietet 7.000 verschiedene Laufvarianten in 80 verschiedenen Kalibern an. Das Kaliber ist gleichzeitig der Außendurchmesser des Geschosses und definiert damit den Innendurchmesser eines Laufes.
„Wir konnten bereits im vergangenen Jahr unsere Durchlaufzeiten erheblich reduzieren. Neben einer Ausweitung der maschinellen Kapazitäten und der Realisierung von Automatisierungspotenzialen, trägt natürlich auch eine präzise Fertigung dazu bei“, erläutert Martin Giray, der als Werksleiter für die Lauffertigung verantwortlich ist. „Außerdem arbeiten wir kontinuierlich an Verbesserungen und testen neue Prozesse wie beispielsweise One-Piece-Flow.“

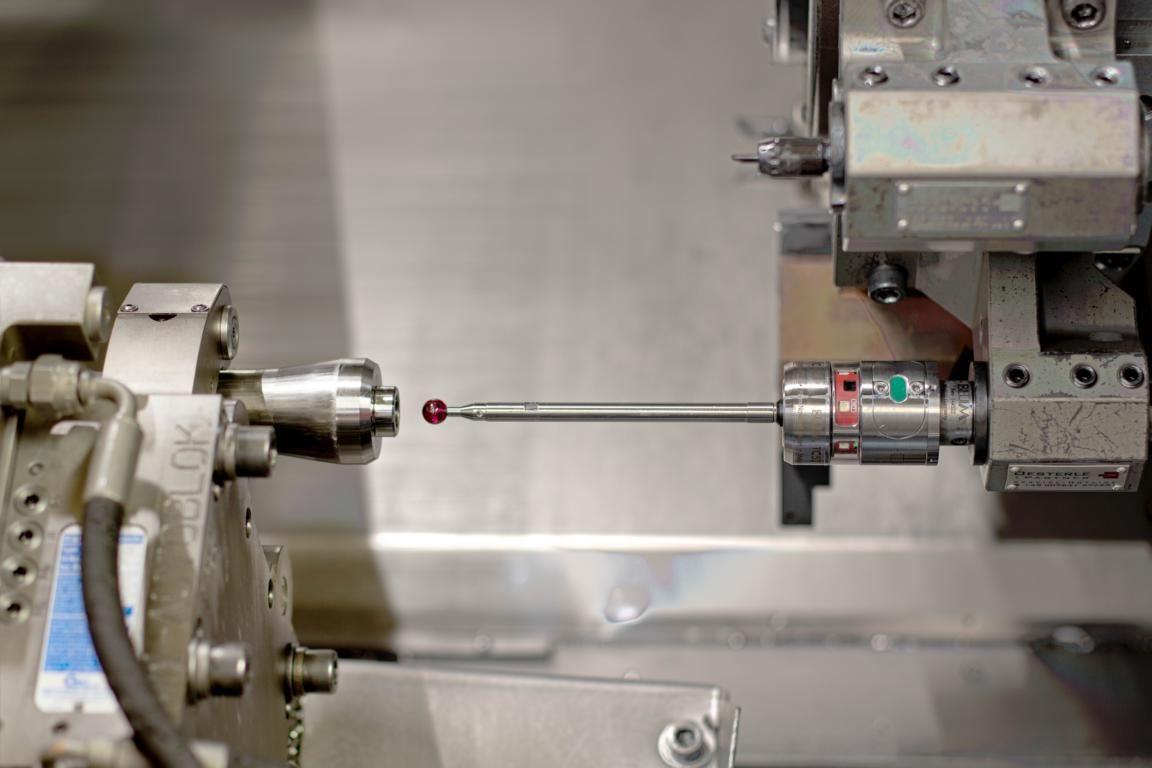

Durch die ‚T-Version‘, die von BLUM speziell für Drehmaschinen ausgelegt wurde, ist es möglich, Tasteinsätze mit einer Länge von ca. 150 mm zuverlässig einzusetzen.

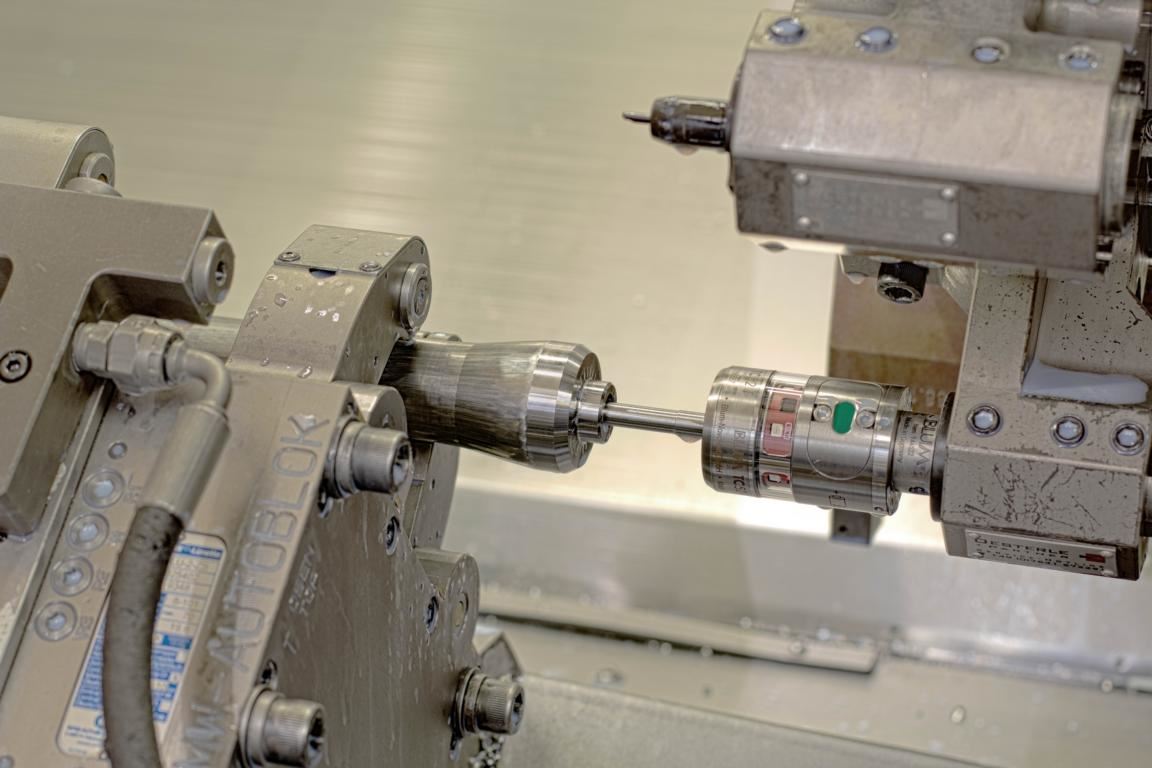

Bereits seit längerer Zeit setzt die Blaser Group Messtaster ein, allerdings gab es anfänglich einige Hindernisse für einen einwandfreien Ablauf: Die Drehmaschinen, welche die Patronenlager messen, haben am Messtaster sehr lange Tasteinsätze mit austauschbaren Messkugeln, je nach Kaliber. Die Messung in die so genannte Schulter des Patronenlagers im Lauf dient dazu, den Nullpunkt in Z-Richtung zu vermessen, um dann die Enden des Laufs bearbeiten zu können. Für die Messtaster eines anderen Herstellers war das Gewicht des Tasteinsatzes problematisch, wodurch es zu sehr vielen Fehlauslösungen kam.
„Das machte zuverlässige Messungen leider unmöglich. Zwar versuchte der Hersteller Abhilfe zu schaffen, aber die Hilfskonstruktionen waren nicht prozesssicher“, berichtet CNC-Programmierer Florian Mayer. „Deshalb mussten wir spezielle Lehren verwenden, welche das manuelle Arbeitsvolumen steigerten. Das wiederum führte zu unnötigem Maschinenstillstand, der umso länger ausfiel, wenn der Bediener gerade an einer anderen Maschine tätig war.“
Im Jahr 2018 brachte Erhard Strobel eine interessante Lösung ins Spiel: Den Messtaster TC52 T. „Die T-Version des TC52 wurde speziell für den Einsatz in Drehmaschinen optimiert und ist nochmals robuster aufgebaut als das Schwestermodell, das ursprünglich für den Einsatz in Fräszentren entwickelt wurde“, unterstreicht der Vertriebsmitarbeiter von Blum-Novotest. „Drehmaschinen arbeiten mit Werkzeugrevolvern statt Werkzeugmagazinen, alle Werkzeuge und damit auch der Messtaster sind also ständig im Arbeitsraum und damit Spänen, Kühlschmiermittel und den durch die Zerspanung erzeugten Vibrationen ausgesetzt.“

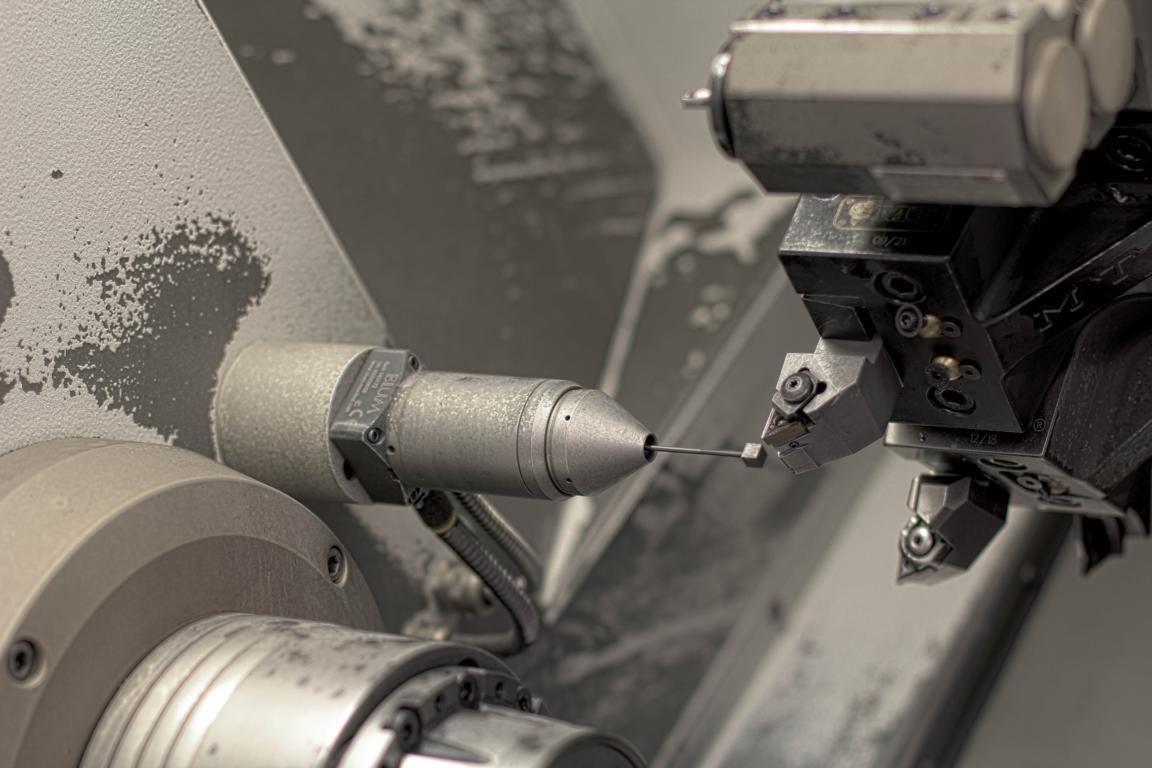

Neu-Werkzeuge werden nach dem Einsetzen in die Maschine durch den TC76 mit Würfel gemessen. Die Schutzhülse wird kurz vor dem Einsatz pneumatisch zurückgezogen.
Ein zweiter Messtaster derselben Baureihe mit kurzem Tasteinsatz sitzt auf dem Revolver, um zu kontrollieren, ob der zum Bearbeitungsprogramm passende Rohling eingespannt wurde. Diese Rohteile unterscheiden sich bei gleichem Durchmesser in der Länge, je nachdem, wie lang der Lauf später sein soll. Nachdem ein erster Taster gezeigt hatte, dass er die Messungen im Patronenlager prozesssicher durchführen kann, wurden inzwischen auch alle weiteren Drehmaschinen auf BLUM-Taster umgerüstet. Dank eines speziellen Kompatibilitätsmodus mussten zunächst nur die Taster getauscht und auf den vorhandenen Empfänger angelernt werden. Geht ein Empfänger kaputt, wird er nun sukzessive gegen den sehr kompakten BLUM-Empfänger IC56 getauscht.
Neben der Spindel ist in den Drehzentren noch ein weiterer BLUM-Messtaster verbaut: Unter einer pneumatisch betätigten Schutzhülse steckt ein Messtaster TC76 mit einem Würfel statt einer Rubinkugel als Messspitze, mit dem die Länge von Werkzeugen nach dem Einsetzen in die Maschine gemessen wird. Auch hier wurde zuerst ein Messtaster eines anderen Herstellers eingesetzt, der auf einem Schwenkarm montiert war, um ihn bei Nichtbenutzung aus dem engen Arbeitsbereich entfernen zu können. „Das war aber recht ungenau, weil die Gelenke des Arms mit der Zeit ausgeschlagen waren. Außerdem geschah das Ein- und Ausschwenken wiederum von Hand, was unserem Ziel einer Automatisierung widersprach“, erklärt Florian Mayer. „Heute bleibt der Taster fest an seinem Platz und wird durch die von BLUM entwickelte Schutzhülse vor den Spänen geschützt. Genauer und einfacher geht es nicht.“

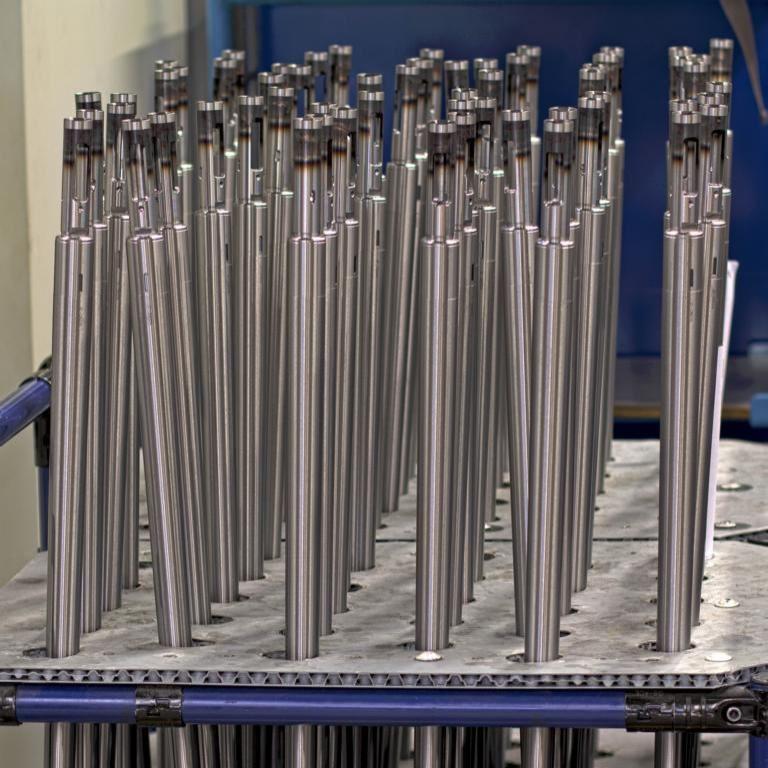

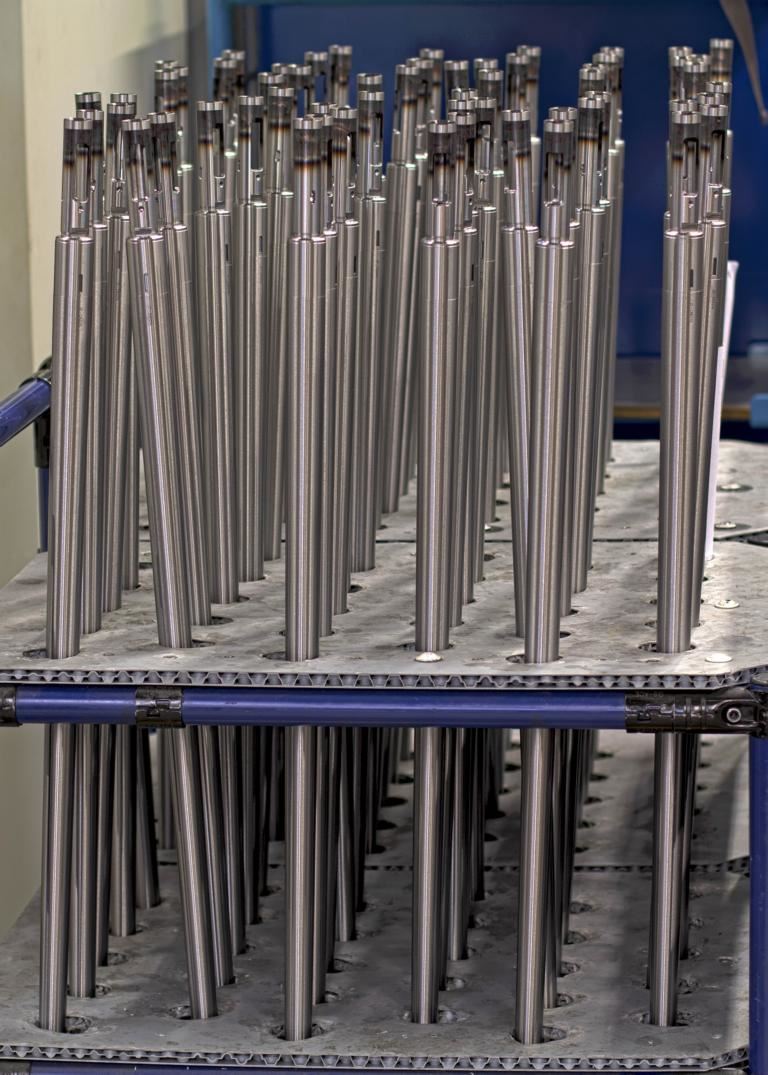

Blaser fertigt Läufe für 80 verschiedene Kaliber. Insgesamt fertigen die Mitarbeiter der Blaser Group etwa 7.000 verschiedene Laufvarianten.
BLUM Vetriebsmitarbeiter Erhard Stobel (links) präsentierte Florian Mayer (rechts) von Blaser 2018 mit der ‚T-Reihe‘ eine interessante Lösung.
Mit BLUM sind die Mitarbeiter der Blaser Group sehr zufrieden. Zumal die räumliche Nähe zum Stammsitz von Blum-Novotest in Grünkraut ein großer Vorteil ist. Daher ist bei Unterbrechungen ein BLUM-Mitarbeiter gleich vor Ort. Dies belegt auch die unkomplizierte Zusammenarbeit mit BLUM: Im Mittelpunkt steht die Produktion. „Die kaufmännische Abwicklung läuft dann im Nachgang, wenn die Maschine wieder läuft. Das ganze Handling mit BLUM ist sehr einfach“, fasst Martin Giray zusammen. „Wir bauen unsere Prozesse um und erhöhen den Automatisierungsgrad, wo es sinnvoll ist – ohne die BLUM-Taster wäre dies gar nicht möglich. Und mit ihrem guten Service sorgen die BLUM-Mitarbeiter dafür, dass das auch so bleibt.“
Der TC52 T:
Die Fliehkräfte und Beschleunigungen sind beim Werkzeugwechsel im Revolver nicht zu unterschätzen. Aus diesem Grund arbeitet der TC52 T mit einer höheren Messkraft, die Fehlauslösungen ausschließt. Durch die höhere Steifigkeit kann der Taster den für die Messaufgabe erforderlichen, fast 15 Zentimeter langen Tasteinsatz, ohne Probleme tragen und trotzdem zuverlässig messen. Inzwischen ist der TC52 T standardmäßig zudem mit einem kompletten Edelstahlgehäuse ausgestattet, welches noch einmal stabiler ist als das bisherige Gehäuse, das teilweise aus Aluminium bestand. Des Weiteren ist die Batteriehalterung speziell für den Einsatz in Drehmaschinen optimiert, um die sichere Stromversorgung der Messtasterelektronik auch beim rauen Einsatz im Werkzeugrevolver zu gewährleisten.
