FKM Sintertechnik realisiert hochkomplexe Kunststoffschäfte für ANSCHÜTZ-Biathlongewehre

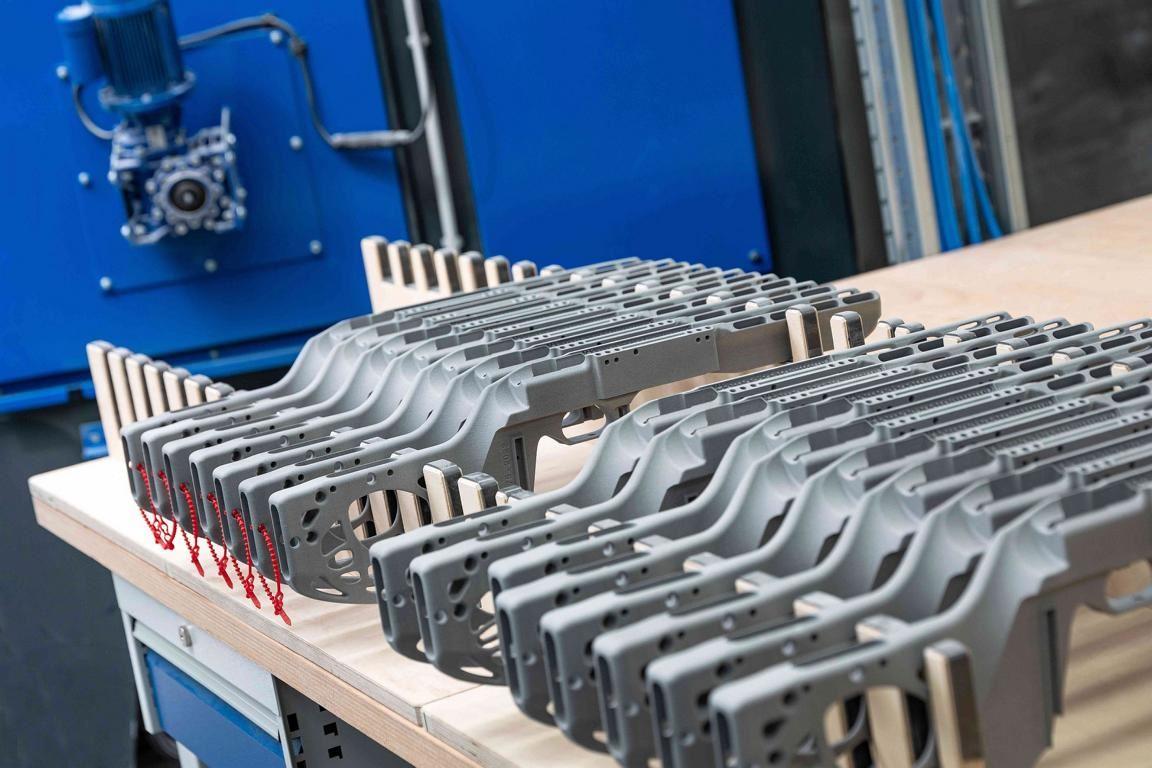

Das Design des im Lasersintern aus PA 12 gefertigten Biathlongewehr-Schaftes ist geometrisch überaus komplex und durch zahlreiche Wölbungen, Aussparungen, Nute, Öffnungen, Gewindeeinsätze sowie partielle Wabenstrukturen gekennzeichnet.

Die schnelle Realisierung kleiner und mittlerer Losgrößen einbaufertiger Kunststoffteile mit hohen Anforderungen an die geometrische Komplexität gilt inzwischen als eines der Hoheitsgebiete der additiven Fertigungstechnik. Warum gerade das Selektive Lasersintern (SLS) hierbei nach wie vor zu den führenden Formgebungsverfahren gehört, lässt sich am Beispiel der Herstellung der Schäfte für die Biathlon-Sportgewehre des deutschen Unternehmens J.G. ANSCHÜTZ veranschaulichen. In Serie gefertigt werden sie im Werk von FKM Sintertechnik.

Der Schaft des Biathlon-Sportgewehres 1827 F von J.G. ANSCHÜTZ ist eine bionische Leichtbau-Konstruktion, die laut Hersteller die „ultimative Quintessenz aus dem Reglement der Internationalen Biathlon-Union und den Anforderungen der Athleten“ verkörpert. Seine futuristisch anmutende Formgebung wurde unter Einsatz moderner Simulationstechnik berechnet, um perfektes Handling, höchste Stabilität bei geringstmöglicher Last und ermüdungsfreien Komfort zu ermöglichen. Der Schaft – entwickelt unter Mitwirkung der Konstrukteure von Umlaut – dient hier nicht allein als Präzisionsaufnahme für den Lauf, das Diopter, den Verschluss, den Abzug und die Magazine, sondern lässt sich auch optimal auf die Anatomie und Vorlieben seines Benutzers abstimmen.

Mechanisch punktet er mit hoher Steifigkeit sowie hoher Bruch- und Zugfestigkeit und zeigt sich unempfindlich gegenüber Temperaturen unter dem Nullpunkt. Das Design-Konzept sieht zudem vor, dass sich der Schaft durch das sichere Fixieren verschiedener Griffe, Schaftkappen, Haken und Halterungen technisch individualisieren und durch die Realisierung zahlreicher Colorierungen an die Farbwünsche von Vereinen, Teams und Schützen anpassen lässt.

Wirtschaftlich und hochflexibel

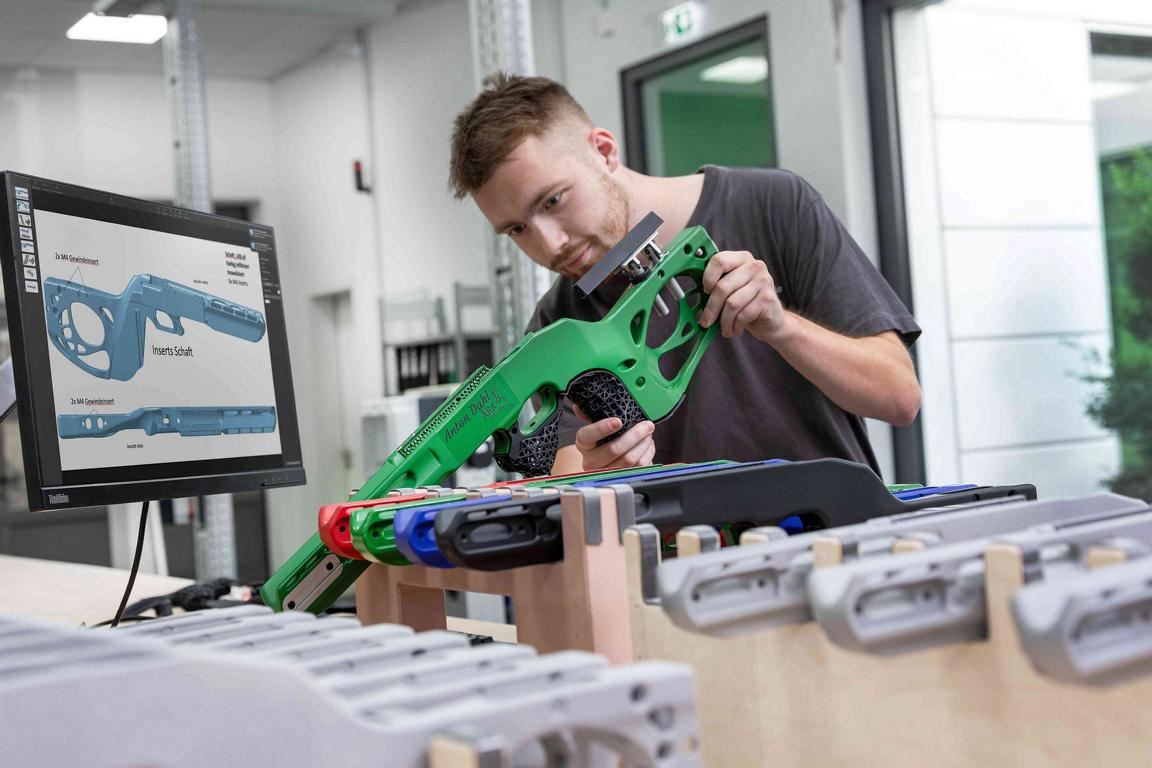

Für Versuchs- und Testzwecke sowie für die geometrisch-konstruktive Weiterentwicklung fertigt FKM den Biathlongewehr-Schaft in hellgrau, weiß und schwarz mit einer technischen Oberfläche; für die Serie hingegen wird er in den vom Kunden vorgegeben Farben lackiert.

Um die zahlreichen mechanisch-funktionellen Faktoren mit den Aspekten der Individualisierung des Endprodukts wirtschaftlich unter einen Hut zu bringen, braucht es freilich ein hochflexibles Fertigungsverfahren, das möglichst ohne kostspieligen Werkzeugbau auskommt. Aus diesem Grund entschieden sich die Konstrukteure von ANSCHÜTZ für das Selektive Lasersintern (SLS), so wie es FKM Sintertechnik praktiziert. Das Lasersintern gehört zu den professionellen Spitzentechnologien des 3D-Printing und wird von FKM seit den 1990er-Jahren angewendet und weiterentwickelt. „In unserer Lasersinter-Fabrik im hessischen Biedenkopf produzieren wir damit sowohl Prototypen und Vorserien als auch Serien von Bauteilen aus Kunststoff und Metall für den Automobilbau, die Elektrotechnik, die Consumer-Industrie sowie alle Segmente des Maschinen- und Anlagenbaus“, erläutert Geschäftsführer Jürgen Blöcher.

Für die flexible Fertigung der bionischen Schäfte sowie der in mehreren Varianten angebotenen Griffstücke und Mittelhandstützen setzt FKM einen auf Polyamid 12 basierenden Spezialwerkstoff ein. Er ist sehr robust und unempfindlich. Für Versuchs- und Testzwecke sowie für die geometrisch-konstruktive Weiterentwicklung fertigt FKM den Schaft in hellgrau, weiß und schwarz mit einer technischen Oberfläche; für die Serie hingegen wird er in den vom Kunden vorgegeben Farben lackiert. Zur Qualitätssicherung werden die Oberflächengüte und die Maßhaltigkeit eines jeden kompletten Schafts sowie alle Anbauelemente geprüft. Wie Jürgen Blöcher erklärt, „erfolgt dies vorrangig durch optische Vermessung und Abgleich mit den 3D CAD-Daten.“

Wechselteile in Lattice-Struktur

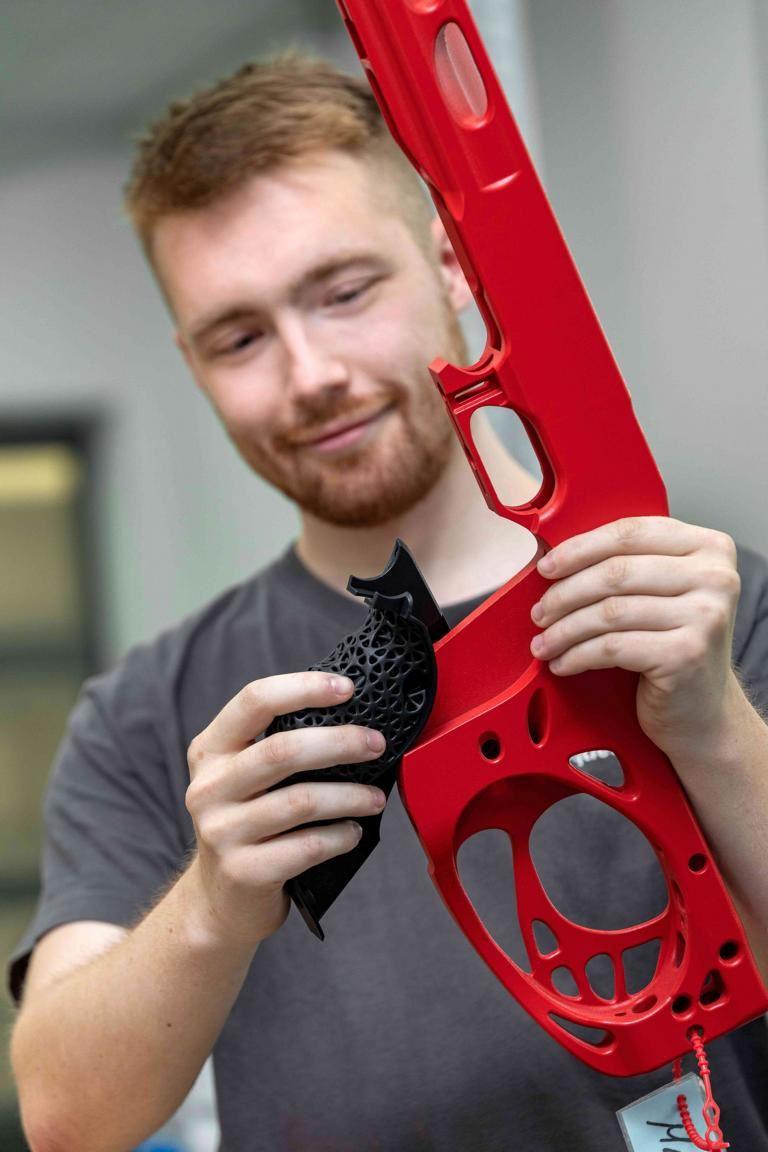

Griffstück und Mittelhandstütze des von FKM gefertigten Biathlon-Gewehrschaftes sind als leichte Wechselelemente in Lattice-Struktur ausgeführt, wobei das Griffstück in vier Hand(schuh)größen vorliegt und sich auch individuell für verschiedene Athleten lasersintern lässt.

Die einzigartige Schaft-Geometrie des Biathlon-Sportgewehres 1827 F ist wie geschaffen für die Herstellung im Lasersintern und spiegelt zugleich die hohe Leistungsfähigkeit dieses 3D-Printing-Verfahrens wider. Das Design ist geometrisch überaus komplex und durch eine Vielzahl von Wölbungen, Aussparungen, Nute, Öffnungen, Gewindeeinsätze sowie partielle Wabenstrukturen gekennzeichnet.

Sie dienen einerseits der sicheren Handhabung des Gewehres und andererseits der Einbettung und Befestigung der zahlreichen funktionellen Komponenten (zum Beispiel Lauf, Diopter, Abzug, Magazin) sowie der Schaftbacke, der Schaftkappe und weiterer Zubehörelemente (zum Beispiel Trageriemen). Als besonders innovativ gilt dabei die Formgebung von Griffstück und Mittelhandstütze: Beide sind als extrem leichte Wechselelemente in Lattice-Struktur ausgeführt, wobei das Griffstück in vier Hand(schuh)größen vorliegt und sich auf Wunsch auch individuell für verschiedene Athleten anfertigen lässt. „Das Lasersintern bietet hierfür fast unbegrenzte Möglichkeiten“, sagt Jürgen Blöcher.

Große Freiräume für modernes Design

Der Hightech-Schaft des 1827 F Bionic von J.G. ANSCHÜTZ ist sowohl ein aktuelles Paradebeispiel für die Anwendung bionischer Prinzipien in der Konstruktion als auch für den Einsatz des Lasersinterns zur Serienfertigung hochkomplexer Kunststoff-Formteile mittlerer Größe. Insbesondere veranschaulicht es, welch großen Freiraum die SLS-Technologie den Produktentwicklern für die Realisierung hochfunktioneller Design-Lösungen heute bietet. „Zahlreiche Leichtbau-Aspekte etwa, die bei der Produktion der Sportgewehr-Schäfte umgesetzt werden, kommen auch bei der Herstellung von Serienteilen für andere Branchen zum Tragen“, betont Jürgen Blöcher.

Übrigens: Das bei FKM unter Anwendung der Lasersintern-Technik hergestellte 1827 F Bionic von J.G. ANSCHÜTZ hat sich inzwischen als Standard in der Biathlon-Weltklasse etabliert.

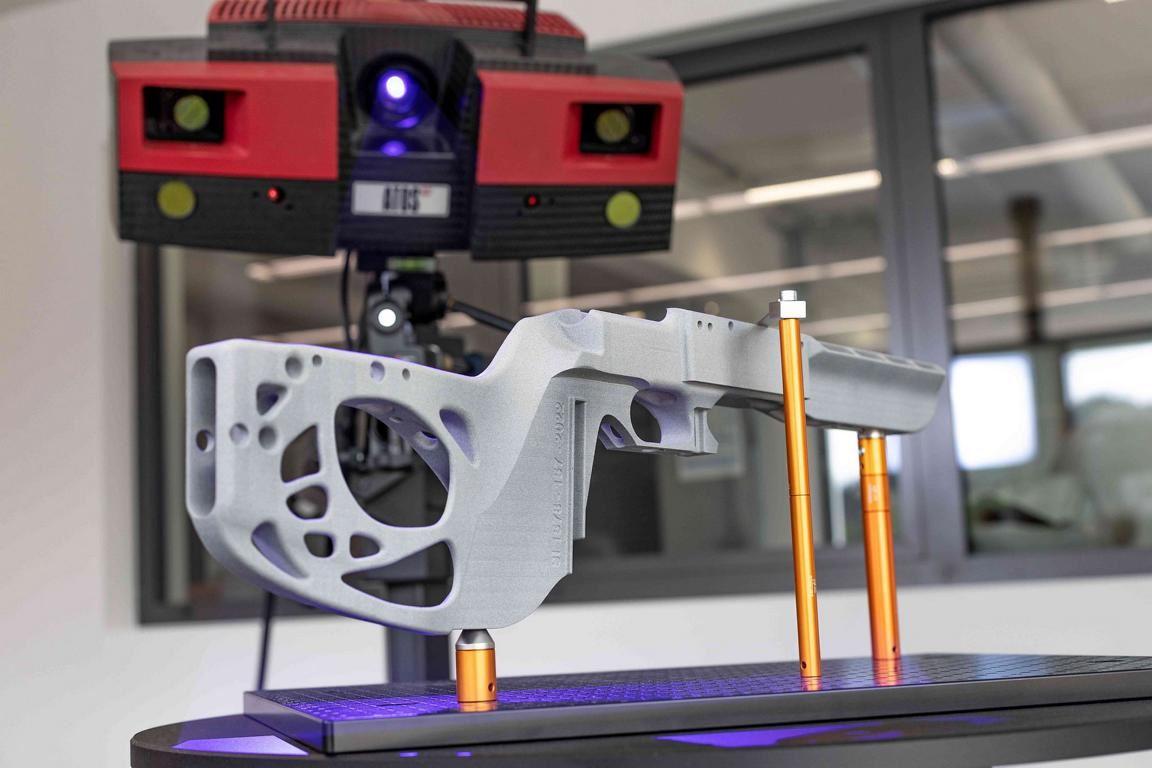

Zur Qualitätssicherung prüft FKM die Oberflächengüte und die Maßhaltigkeit eines jeden Schafts sowie alle Anbauelemente durch optische Vermessung und Abgleich mit den 3D CAD-Daten.
