Messtaster von BLUM bei Schuster Maschinenbau
„Davon profitieren unsere Kunden“
Werkstücke für die Automobilindustrie automatisiert in Drehzentren zu messen, ist anspruchsvoll. Schließlich sind die eingesetzten Messsysteme ständig Späneflug, Kühlschmiermittel und Vibrationen ausgesetzt. In dieser Umgebung präzise Ergebnisse zu erzielen, ist eine Aufgabe für Spezialisten. Aus diesem Grund vertraut der Drehmaschinenhersteller Schuster aus dem bayerischen Denklingen auf das Know-how von Blum-Novotest.

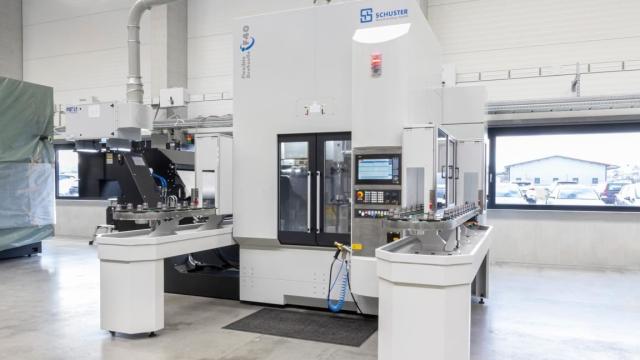

Mit Maschinen aus dem Hause Schuster werden Getriebewellen, Nocken- und Ausgleichswellen sowie komplexe Motorwellen für Elektroantriebe gefertigt. Meist werden die Wellen in mehreren miteinander verketteten Stationen bearbeitet, die an Beginn und Ende der Linie manuell be- und entladen werden. Die Maschinen der Bayern arbeiten stets mit einer vertikal stehenden Werkstückspindel.
Abhängig von der Aufgabe kommen Hauptspindel, Gegenspindel oder ein Mittendrehaggregat zum Einsatz. Je Arbeitsraum werden bis zu zwei Revolver oder auch Fräs- sowie Schleifaggregate eingesetzt, sodass Dreh-, Fräs- und Schleifbearbeitung in einer Aufspannung durchgeführt werden können. Die Maschinen sind immer mit X- und Z-Achse ausgestattet, die sich je nach Maschinentyp in der Spindel oder dem Revolver / Aggregat befinden. Die Spindel hat im Regelfall auch eine C-Achse. Die Y-Achse ist bei Bedarf als Option verfügbar und damit wie im Drehbereich üblich bei vielen Maschinen nicht vorhanden.
„Das Messen im Arbeitsraum ist ein integraler Bestandteil unserer Bearbeitungsprozesse. In vielen Produktionsprozessen wird ein Durchmesser zunächst mit Aufmaß vorbearbeitet und dann auf Endmaß geschliffen oder gedreht“, berichtet Christian Moser, Projektleiter von Schuster Maschinenbau. „Dazu ist es erforderlich, zwischen den beiden Schritten den aktuellen Durchmesser automatisiert zu messen und den Schleif- bzw. Drehvorgang entsprechend anzupassen. Um nicht etwaige Rundlauffehler oder den Temperaturgang der Maschine mitzumessen, ist hier eine Zweipunktmessung – ähnlich wie bei einer Bügelmessschraube – notwendig.“ Da viele Anlagen der Bayern nicht mit einer Y-Achse ausgestattet sind, entfällt die Möglichkeit, das Werkstück mit einem Standard-Tasteinsatz vorn und hinten an zwei Punkten anzutasten, um den aktuellen Durchmesser zu erfassen.

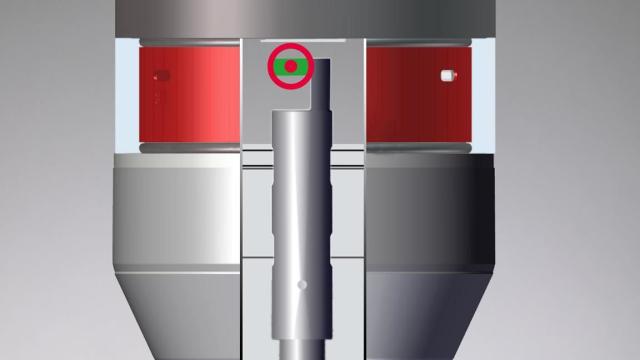

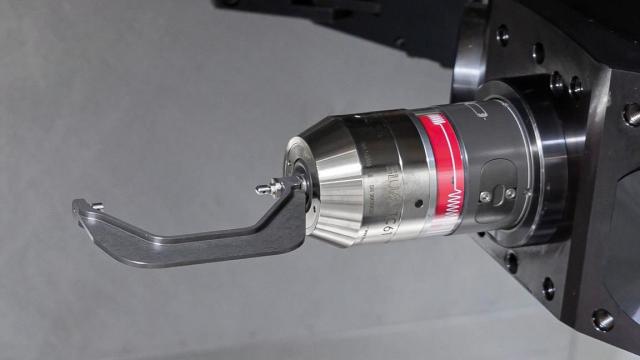

Die Lösung für diese nicht alltägliche Anforderung fand Schuster in Form des Messtasters TC61 und eines speziell entwickelten Tasteinsatzes beim langjährigen Partner Blum-Novotest. Das Besondere am TC61 ist das in zwei Achsen geführte, bidirektionale Messwerk. Im Gegensatz zu sonst typischen Messtastern können dadurch nicht nur drückende, sondern auch ziehende Messungen hochpräzise durchführt werden. Das außergewöhnliche Messwerk ermöglicht, den TC61 mit relativ schweren Tasteinsätzen – in diesem Fall einem Messbügel – auszustatten.

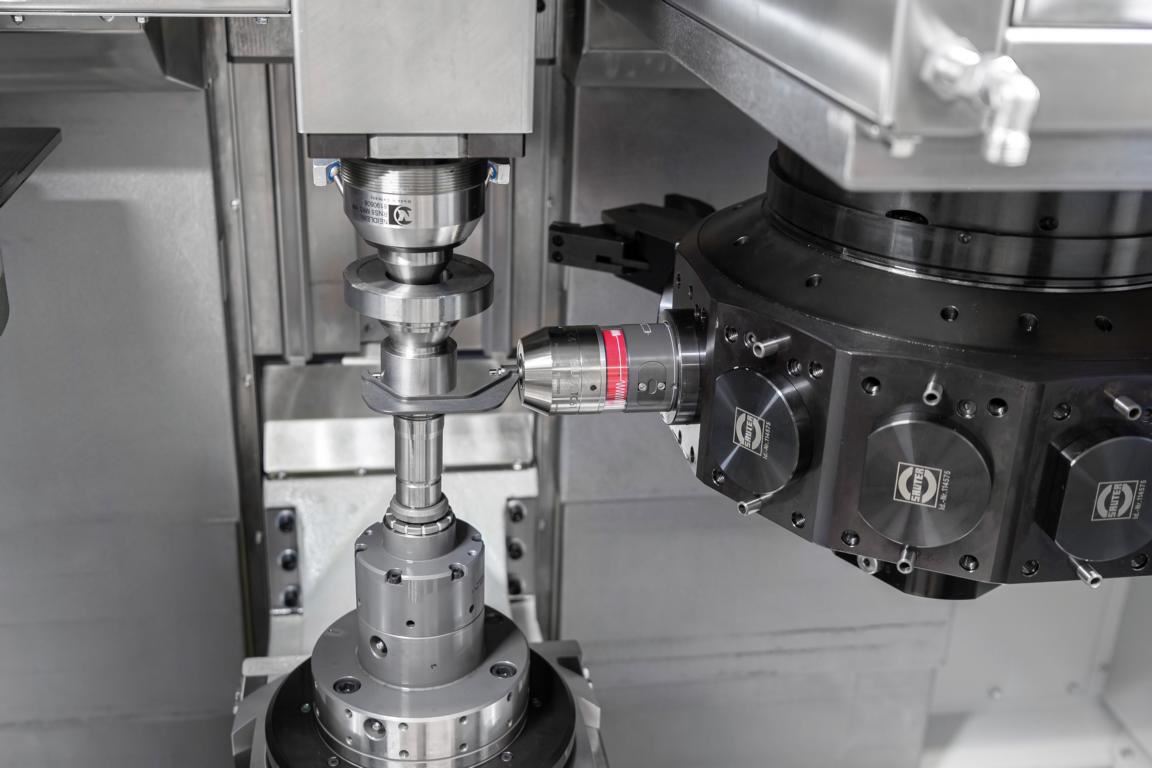

Falls wie bei Schuster der Durchmesser einer Welle erfasst werden soll, lässt sich dies ganz einfach per Zweipunktmessung durchführen. Dazu wird der sich im Revolver befindende TC61 horizontal eingeschwenkt und über die X-Achse je eine Messbewegung ziehend und drückend durchgeführt. Zusätzlich wird in manchen Anlagen eine Tastkugel am äußersten Ende des Bügels angebracht, um beispielsweise Längen, Nullpunkte oder Stufen messen zu können. Die Messbügel bietet BLUM ab 35 Millimeter maximalem Messdurchmesser in diversen Abstufungen bis 73 Millimeter an. Bis 50 Millimeter Nenndurchmesser bestehen die Bügel aus Stahl, die größeren Versionen dann aus Aluminium.
Das Messen des Durchmessers beim Aufmaßschleifen ist die Voraussetzung für die Einhaltung der wirklich engen Toleranzen. An den X-Achsen werden hochpräzise Glasmaßstäbe eingesetzt, um den Taster möglichst präzise positionieren zu können. Die Zweipunktmessung lässt sich sehr schnell durchführen, erreicht wird eine Wiederholgenauigkeit auf der Maschine von 1,5 – 2 µm. Die Messungen mit dem BLUM-Taster ermöglichen die Kompensation des Temperaturgangs ebenso wie der unvermeidbaren Abnutzung der Schleifscheibe. Schließlich darf es in der Serienfertigung keinen Ausschuss geben – da muss jeder Bearbeitungsvorgang über Jahre und Tausende von Werkstücken in der Toleranz bleiben. Das ist nur mit laufender, prozessbegleitender Messung möglich.
Dabei wird der Messtaster im Bearbeitungsraum nicht geschont – schließlich beträgt der Kühlmitteldruck bis zu 60 bar. Späne und Schleifstaub bekommt der Messtaster ebenfalls ab. „Auch die Bewegung des Revolvers selbst, der bei jeder Positionierung des Werkzeugs in einer Verzahnung fixiert wird, erzeugt nicht unerhebliche Schläge auf den gesamten Revolver und damit auf den Messtaster. Diese ‚verkraftet‘ der TC61 jedoch problemlos und garantiert zudem mit dem neu entwickelten Messbügel hochpräzise Messergebnisse“, fasst Christian Moser zusammen. „Unter diesen widrigen Bedingungen haben sich die Messtaster von BLUM bei uns absolut bewährt. Davon profitieren auch und gerade unsere Kunden, weil sie hochproduktiv bei gleichzeitig geringsten Ausschussquoten fertigen können.“
