Hochkomplexe optische Systeme mit deutlich weniger Einzelkomponenten realisieren

Die optische Industrie setzt in ihren Prozessketten auf mechanische Verfahren. Das könnte sich bald ändern. Denn das Fraunhofer-Institut für Lasertechnik ILT in Aachen treibt digital gesteuerte Laserverfahren voran, deren klare Zeit- und Kostenvorteile bei der Formgebung, beim Polieren und bei der abschließenden Formkorrektur von Asphären und Freiformoptiken zum Tragen kommen.

Der anhaltende Trend zu Asphären und Freiformoptiken führt die klassischen, auf rein mechanischer Bearbeitung basierenden Prozessketten in der Optischen Industrie an Grenzen. Doch schon heute lassen sich individuell designte Asphären und Freiformoptiken mithilfe von Laserverfahren fertigen. »Der zentrale Vorteil des Lasers ist seine digitale Steuerung in Verbindung mit der masse- und berührungslosen Materialbearbeitung«, erklärt Dr. Edgar Willenborg, Leiter der Gruppe Polieren am Fraunhofer ILT.

Dank der numerisch gesteuerten Prozesse ohne Formwerkzeuge seien Bearbeitungszeiten nicht mehr von der Linsenform abhängig. Gerade bei komplexen Geometrien resultiert das in klaren Kostenvorteilen. »Da keinerlei Verbrauchsmaterialien im Einsatz sind, minimieren Laserverfahren auch den Reinigungsaufwand«, erläutert er. Diese Flexibilität gelte es nun in die industrielle Anwendung zu bringen. Zunächst als einzelne laserbasierte Prozesse und langfristig dann als vollständig laserbasierte Optikfertigung, von der Formgebung über die Politur bis zur nanometer-genauen Formkorrektur.

Formgebung, Politur oder Formkorrektur per Laser

Basis dieser laserbasierten Prozesskette der Zukunft ist die Formgebung mithilfe von Ultrakurzpuls-(UKP)-Lasern oder des subtraktiven Selective Laser-induced Etchings (SLE). Daneben stehen am Fraunhofer ILT das Laserpolieren gläserner und bei Bedarf auch polymerbasierter Linsen sowie die Präzisions-Formkorrektur im Highend-Bereich auf der Agenda. Letztere hat ein Team um Emrah Uluz, wissenschaftlicher Mitarbeiter im Fraunhofer ILT-Forschungsfeld Formkorrektur von Optiken, bereits mithilfe von CO2- und von UKP-Lasern gezeigt.

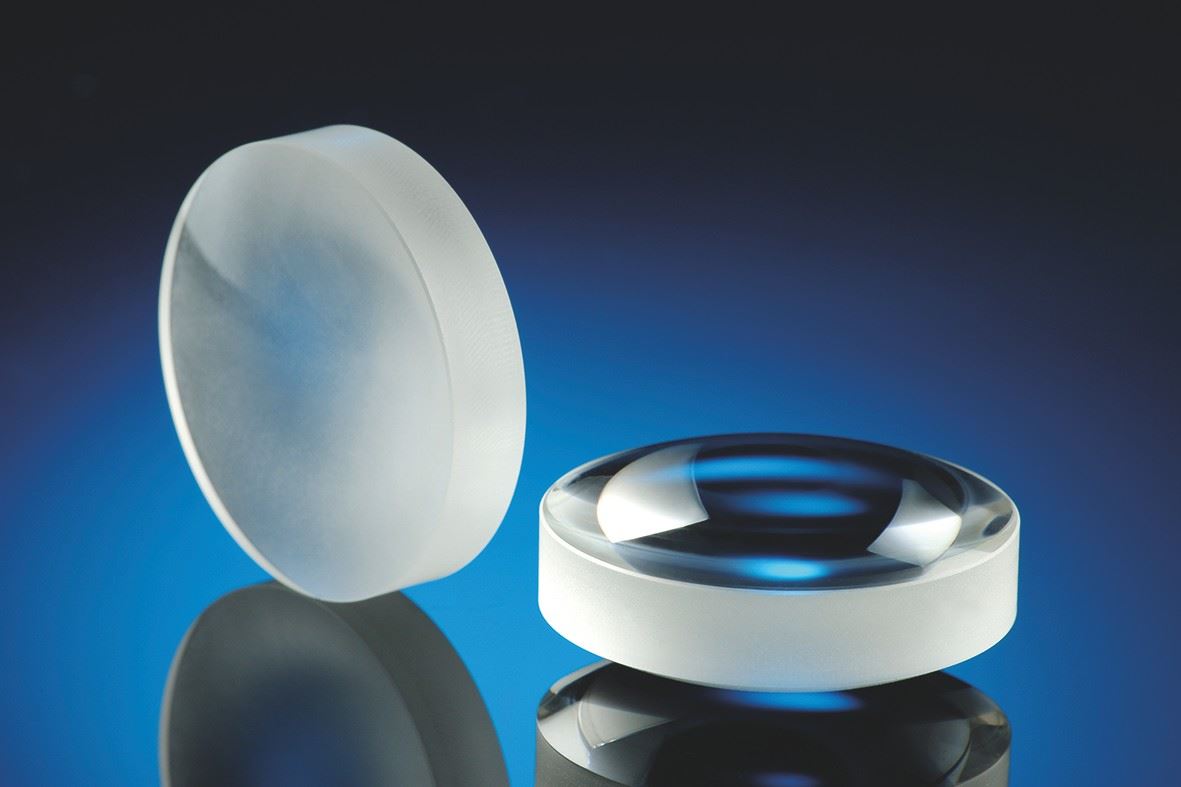

CO2-Laser sind auch bei der Laserpolitur im Einsatz. Vier Fünftel ihrer eingekoppelten Energie werden in den obersten Glasschichten absorbiert. Die Eindringtiefen liegen zwischen 3 und maximal 30 µm. Hier schmilzt das Glas, geht in einen honigartigen Zustand über und zieht sich dann beim Erkalten infolge der Oberflächenspannung automatisch glatt. Dieses Umschmelzen der Randschicht samt Oberflächenglättung durch Grenzflächenspannung resultiert in herausragenden Oberflächenqualitäten: Rauheiten im Sub-Nanometerbereich setzen neue Standards und prädestinieren die Laserverfahren für Anwendungen, die höchste optische Leistungen erfordern.

Bei der Beseitigung jener Mikrorauheiten, an denen das Licht streut und Linsen trübe erscheinen lässt, ergänzen laserbasierte Verfahren bereits die mechanisch dominierten Prozessketten der Branche. »Wir arbeiten systematisch daran, dass die Optikfertigung über solche hybriden Ansätze zu rundum laserbasierten Prozessketten kommt«, erklärt Uluz. Das Spektrum reiche von Mikro- und Makrooptiken oder individuell geformten Spezialoptiken hin zu Glaskörpern, die sich per SLE auch im Innern strukturieren lassen. Noch ergänzen sich mechanische und laserbasierte Prozesse – doch das klare Ziel des Fraunhofer ILT ist es, die Vorteile der Lasertechnik für alle Bereiche der Optikfertigung nutzbar zu machen.
