KLINGELNBERG: Lösungen für laufruhige Getriebe
Systemanbieter auf der AMB 2022
Seit 1982 präsentiert die Messe AMB alle zwei Jahre die Highlights der internationalen Metallbearbeitungsindustrie. In diesem Jahr findet sie vom 13. bis 17. September 2022 in Stuttgart statt. Auch Systemanbieter Klingelnberg ist erneut mit einem Messestand in Halle 5, Stand C41 vertreten und präsentiert dort insbesondere Lösungen für laufruhige Getriebe. Ausgestellt werden die Höfler Stirnrad-Wälzschleifmaschine Speed Viper, das Klingelnberg Präzisionsmesszentrum P 40 sowie die neu entwickelte Höfler Stirnrad-Wälzprüfmaschine R 300.
Die Elektrifizierung des Automobils hat zu einer grundlegenden Veränderung im Design und in den Qualitätsanforderungen des Antriebsstranges von Pkws geführt. Die Anzahl der Zahnräder im Getriebe wurde einerseits deutlich reduziert, andererseits gewinnt das Geräuschverhalten des Getriebes als qualitätsbestimmendes Merkmal noch mehr an Bedeutung. Damit einher geht die Forderung nach einer 100% Qualitätsprüfung der Zahnräder bevor diese ins Getriebe eingebaut werden, um die Anzahl der Beanstandungen beim End-of-Line-Test zu minimieren.

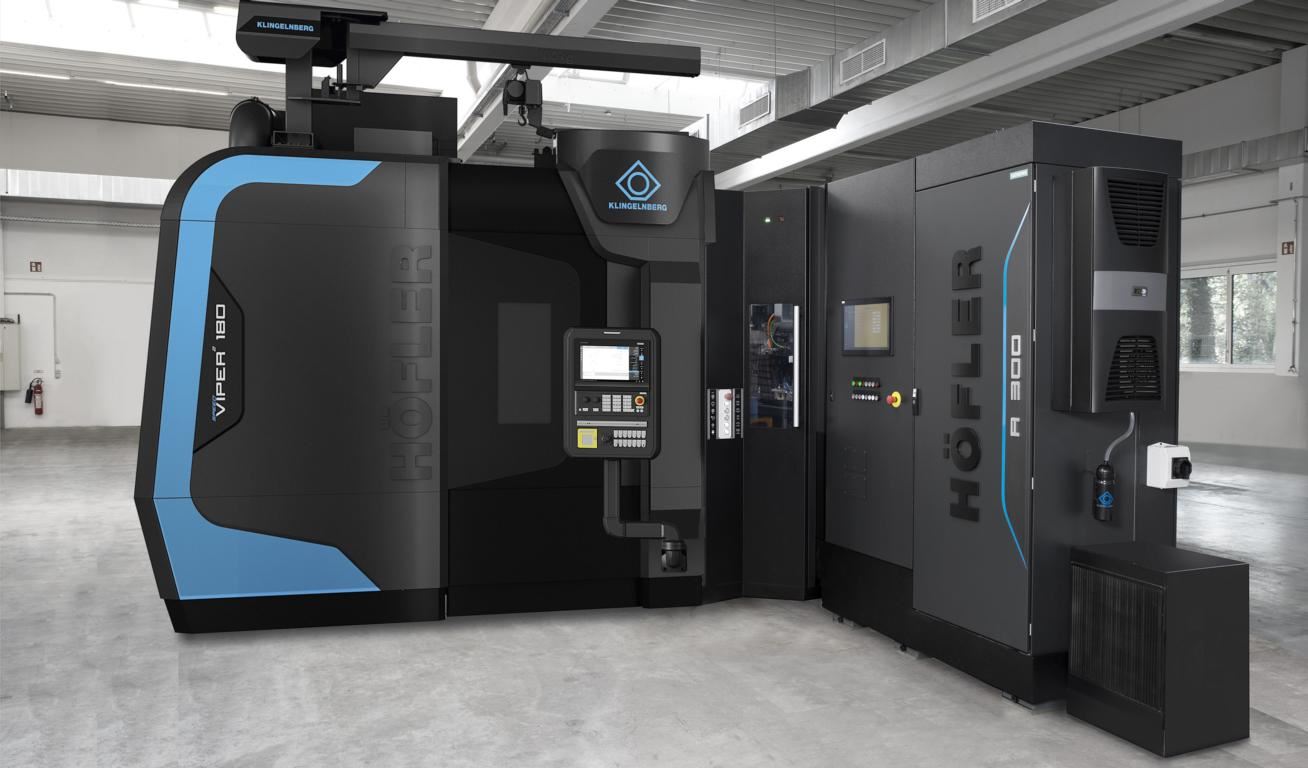

Als logische Konsequenz resultiert daraus die Verzahnungsprüfung im direkten Anschluss an die Hartfeinbearbeitung. Ideal aufgestellt ist man hierzu mit der Klingelnberg Produktionszelle, bestehend aus der Stirnrad-Wälzschleifmaschine Speed Viper, dem CompactLoader und integrierter Stirnrad-Wälzprüfmaschine R 300. Die Produktionszelle kann mit allen Maschinenmodellen der Speed Viper Baureihe ausgestattet werden – von der Speed Viper 80² (Doppelspindel) bis zur Speed Viper 300. Unabhängig davon erfolgt die 100% Qualitätsprüfung stets mit der Höfler Stirnrad-Wälzprüfmaschine R 300. Mit der R 300 stehen optional alle fünf bekannten Wälzprüfverfahren zur Verfügung.
Der Fokus liegt bei der Geräuschbeurteilung, allerdings auf den Prüfverfahren im Einflankenkontakt, das heißt Einflankenwälzprüfung (EWP), Drehbeschleunigungsprüfung (DBP) und Körperschallprüfung (KSP). Mit der quasistatischen EWP erhält man einen Vergleich zur Zahnkontaktanalyse, dem digitalen Zwilling der Einflankenwälzprüfung. Das Ergebnis gibt Aufschluss über die Qualität der Verzahnungsgeometrie und korreliert mit Teilung und Flankentopographie. Für die Beurteilung der Geräuschqualität im oberen Frequenzbereich bieten die dynamischen Prüfverfahren DBP und KSP eine ideale Ergänzung zur EWP.
Die Produktionszelle von Klingelnberg ist die Lösung zur Fertigung und 100% Qualitätsprüfung hochgenauer Verzahnungen für den elektrischen Antriebsstrang. Mit dem optional verfügbaren Produktionsmonitor der R 300 haben Anwender stets einen dokumentierten Überblick über die aktuellen Qualitätskennzahlen ihrer Fertigung.
Darüber hinaus stellt Klingelnberg das bewährte Präzisionsmesszentrum P 40 mit hybrider Messtechnik vor. Klingelnberg Hybrid Metrology steht für eine intelligente Kombination aus taktiler und optischer Messtechnik. Eine speziell für die Verzahnungsmessung entwickelte optische Sensorik sowie der schnelle Wechsel zwischen dem taktilen Tastsystem 3D NANOSCAN und dem optischen Sensor HISPEED OPTOSCAN erlauben eine flexible, schnelle und hochgenaue Messwertaufnahme unter allen Bedingungen.
