igus: Für präzise Bohrungen der Luftlöcher

Schmierfreie drylin Linearführungen und dryspin Gewindespindeln sorgen für präzise Bohrungen

Für den Bau eines Airhockey-Tisches griffen die Auszubildenden bei SHW auf die schmierfreie Lineartechnik von igus zurück. drylin W-Schienen und Schlitten sowie dryspin Spindeln sorgen dabei für präzise Bohrungen der Luftlöcher.

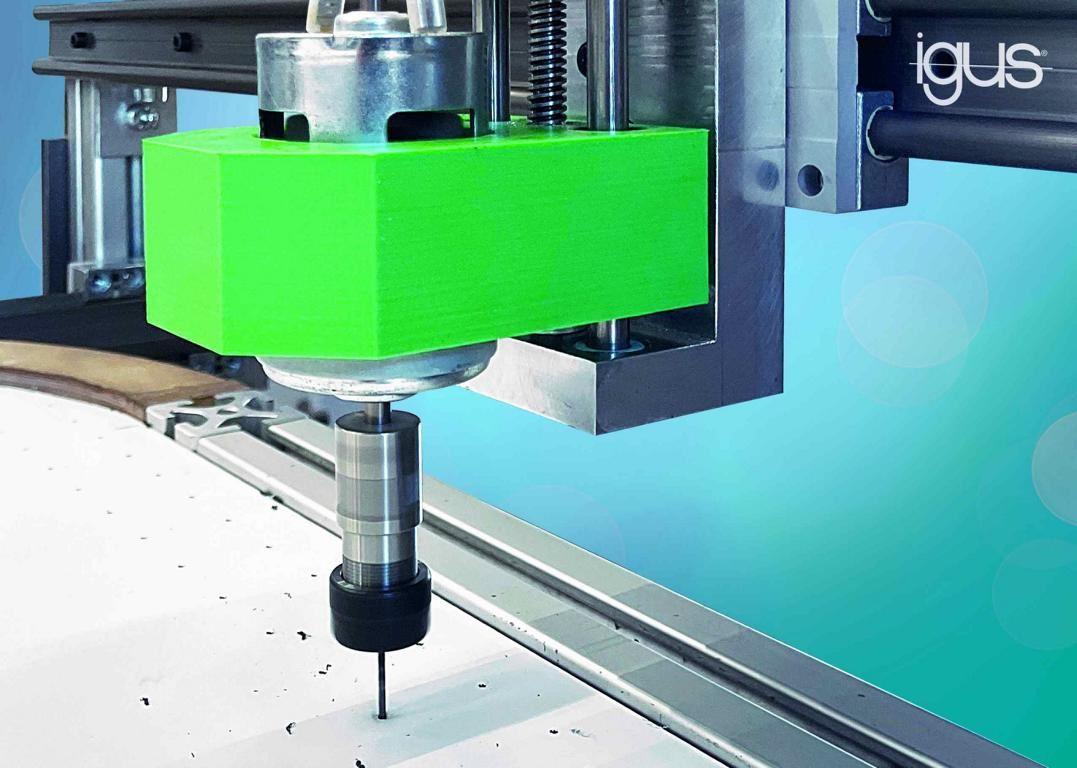

4.540 Löcher präzise bohren: Vor dieser Aufgabenstellung befanden sich die Auszubildenden der SHW-Werkzeugmaschinen beim Bau eines Airhockey-Tisches. Für die Mechanik der besonderen Bohrmaschine vertrauten die angehenden Industriemechaniker und Mechatroniker dabei ganz auf die schmierfreien motion plastics von igus. Zum Einsatz kommen unter anderem wartungsfreie dryspin Gewindespindeln sowie die schmierfreie drylin W-Lineartechnik von igus.

Airhockey gilt vor allem in den USA als Spieleklassiker, der in vielen Spielhallen zu finden ist. Die Idee entstammt aus den 1970ern. Airhockey sollte für jedermann zugänglich gemacht werden. So entstanden die Tische mit der Größe eines Billardtisches, auf denen zwei bis vier Spieler versuchen einen Puck ins jeweilige gegnerische Tor zu treffen. Durch viele kleine Löcher unter dem Tisch wird Luft geblasen, sodass ein Luftkissen entsteht, auf dem der Puck praktisch ohne Reibungsverluste sehr schnell gleitet. Diesen Spieleklassiker wollten die Auszubildenden von SHW-Werkzeugmaschinen im Rahmen des Wettbewerbs „Kunst trifft Technik“ noch einmal neu in Szene setzen.

Das Resultat: ein Tisch in Turniergröße mit rund 4.540 Löchern, die einen Durchmesser von 1,2 mm haben. Der Tisch wurde von Grund auf neu entwickelt, gebaut, programmiert und in Betrieb genommen. Die Auszubildenden fertigten eigens für das Spielfeld eine Maschine, die computergesteuert die Bohrungen für die Luftkanäle in einem 23 mm Raster übernimmt. Auf der Suche nach den passenden Komponenten wurden sie bei igus fündig.

„Vor allem eine hohe Genauigkeit der Bohrungen war uns besonders wichtig, daher musste die Antriebstechnik sehr präzise sein“, erinnert sich Bernhard Müller, der das Studentenprojekt bei SHW betreute. Nach einer Internetrecherche sowie einer ausführlichen Beratung vom igus Verkaufsberater Philipp Krajewski entschieden wir uns für drei drylin W-Schienen und Schlitten sowie dryspin Spindeln und Muttern.“ Die kostengünstigen und schmutzresistenten Komponenten kommen als X, Y und Z-Achse zum Einsatz.

Airhockey-Tisch unterstützt durch yes gewinnt Wettbewerb

Das Projekt überzeugte auch die Jury des Wettbewerbs „Kunst trifft Technik“. Die Auszubildenden gewannen mit ihrem Airhockey-Tisch den 1. Platz in der Kategorie Qualität. Doch was wurde aus ihm? „Derzeit steht der Tisch allen Mitarbeitern zur Verfügung, um während der Pausenzeiten zu spielen. Auch ein innerbetriebliches Turnier wurde anlässlich unserer Weihnachtsfeier bereits gespielt. Ebenso stellen wir ihn bei Ausbildungsmessen aus“, erklärt Herr Müller. Unterstützt wurde das Projekt im Rahmen des young engineers support von igus. Mit der Hochschulinitiative möchte igus Schüler, Studenten, Auszubildenden und Dozenten mit kostenlosen Mustern und Sponsoring sowie bei der Entwicklung innovativer Projekte helfen.
