Das neue Lasermesssystem LC53-DIGILOG zur Werkzeugvermessung

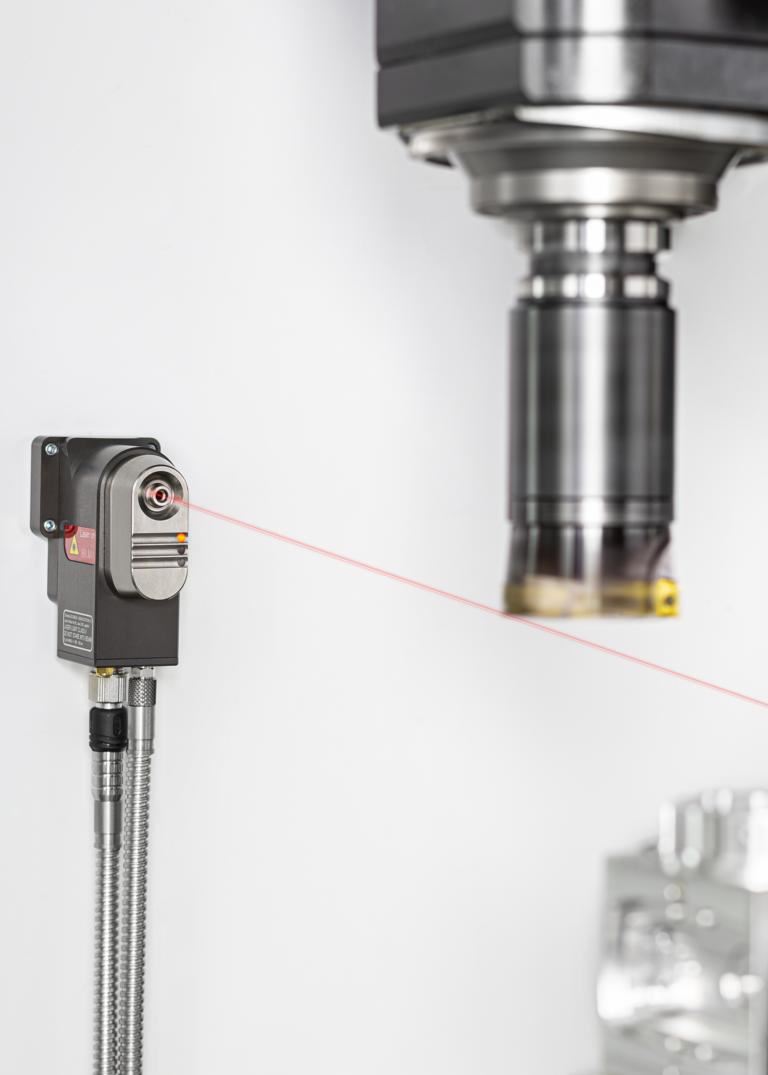

Der LC53-DIGILOG kann flexibel an der Maschinenwand montiert werden. Wie alle aktuellen Lasermesssysteme von BLUM verfügt auch der LC53-DIGILOG über die zukunftsweisende DIGILOG-Technologie, eine hochpräzise Laseroptik und das einzigartige Schutzsystem.
Blum-Novotest, führender Anbieter von innovativer und qualitativ hochwertiger Mess- und Prüftechnologie, präsentiert auf den Messen Control (Halle 3, Stand 3410) und Moulding Expo (Halle 1, Stand 1|27) das neue Lasermesssystem LC53-DIGILOG zur Werkzeugmessung und -überwachung in CNC-Bearbeitungszentren. Damit erweitert der Messtechnikhersteller sein Produktportfolio um ein optisches System mit getrennter Sende- und Empfangseinheit sowie zukunftsweisender DIGILOG-Technologie.
Winfried Weiland, Marketingleiter der Blum-Novotest GmbH, erläutert: „Mit dem LC50-DIGILOG hat BLUM 2017 die Lasermesstechnik für CNC-Werkzeugmaschinen revolutioniert. Wenig später kam dann mit dem LC52-DIGILOG ein weiteres Trägersystem speziell für Kombinationsmaschinen Drehen/Fräsen auf den Markt. Typischerweise werden diese Systeme auf oder neben dem Maschinentisch montiert, um die Verfahrwege und somit die Gesamt-Messzeit möglichst kurz zu halten. Ist die Montage eines Trägersystems in diesem Bereich der Maschine aus konstruktiven oder anwendungsspezifischen Gründen nicht möglich, bedarf es einer Lösung, bei der Lasersender und -empfänger getrennt – beispielsweise an der Maschinenwand – montiert werden können. Der neue LC53-DIGILOG erfüllt genau diese Anforderung, wodurch Störkonturen im Arbeitsraum vermieden werden und eine flexible Integration in unterschiedliche Maschinentypen möglich wird.“
Mit den Vorgängersystemen Mini NT und Micro Single NT hat das Unternehmen bereits seit vielen Jahren Geräte mit separater Sende- und Empfangseinheit erfolgreich im Angebot, die auch bisher schon durch hohe Präzision und Prozesssicherheit überzeugen konnten. Dank der im LC53-DIGILOG eingesetzten DIGILOG-Technologie konnten diese Attribute auf ein bisher ungeahntes Level gehoben werden. Während die bewährten digital/schaltenden Lasermesssysteme mit NT-Technologie durch Abschattung des Werkzeugs nur wenige Signale zur Messwerterfassung erzeugen, generieren die neuen DIGILOG-Lasermesssysteme viele Tausende Messwerte pro Sekunde unter dynamischer Anpassung der Messgeschwindigkeit entsprechend der Nenndrehzahl des Werkzeugs.
Auch misst der LC53-DIGILOG jede Schneide einzeln, statt nur den Wert für die längste Schneide zu ermitteln, wodurch ein Vergleich von kürzester zu längster Schneide möglich ist. Als Resultat werden Rundlauffehler, verursacht beispielsweise durch Verschmutzungen am Konus der Werkzeugaufnahme, automatisch erfasst. Zudem erkennt der LC53-DIGILOG – aufgrund der Vielzahl an Messwerten pro Schneide – Schmutz- und Kühlschmiermittelanhaftungen am Werkzeug und rechnet sie aus dem Ergebnis heraus, was die Messergebnisse nochmals zuverlässiger macht.

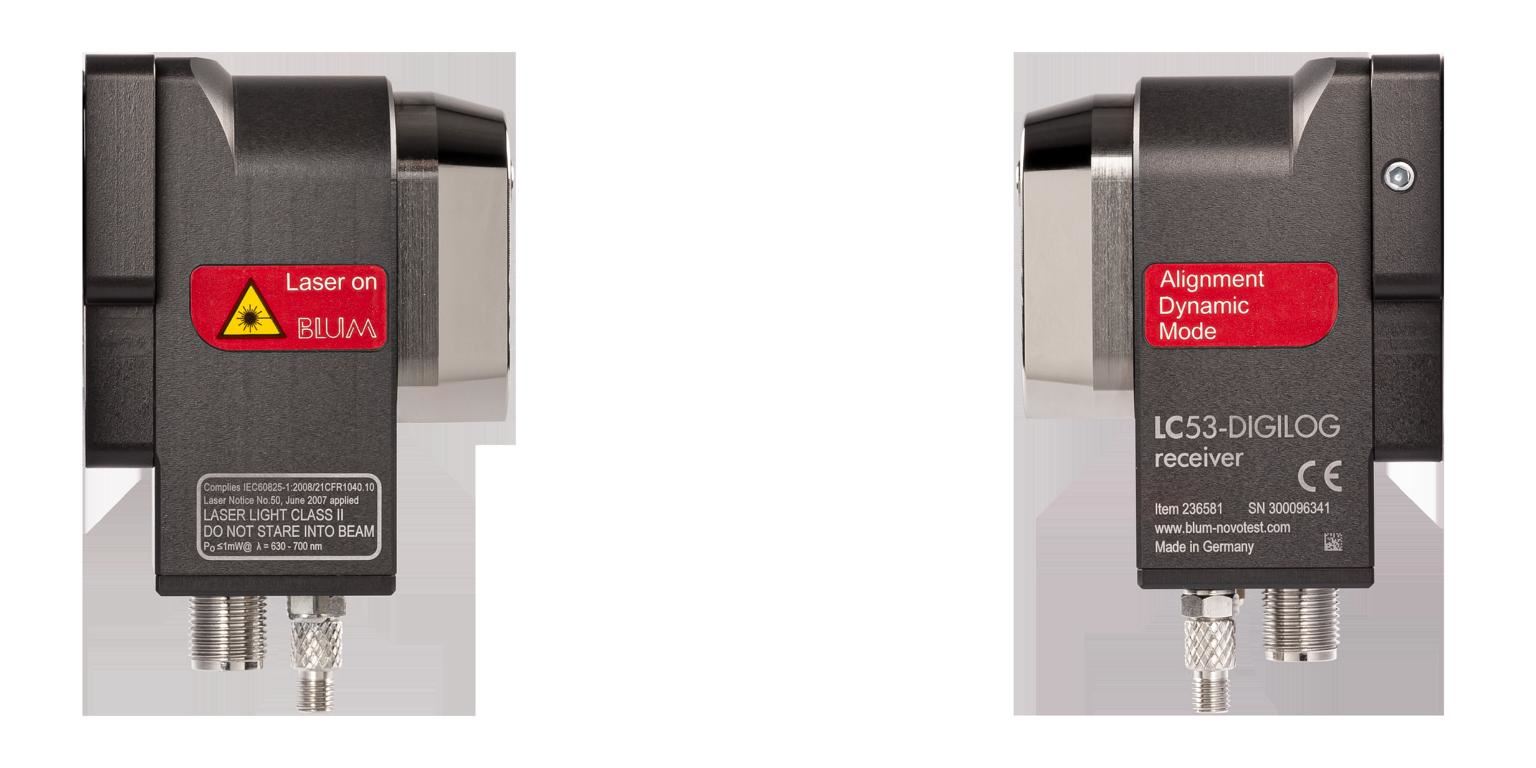

Ist die Montage eines Trägersystems aus konstruktiven oder anwendungsspezifischen Gründen nicht möglich, ist der LC53-DIGILOG von BLUM mit separater Sende- und Empfangseinheit die perfekte Lösung.

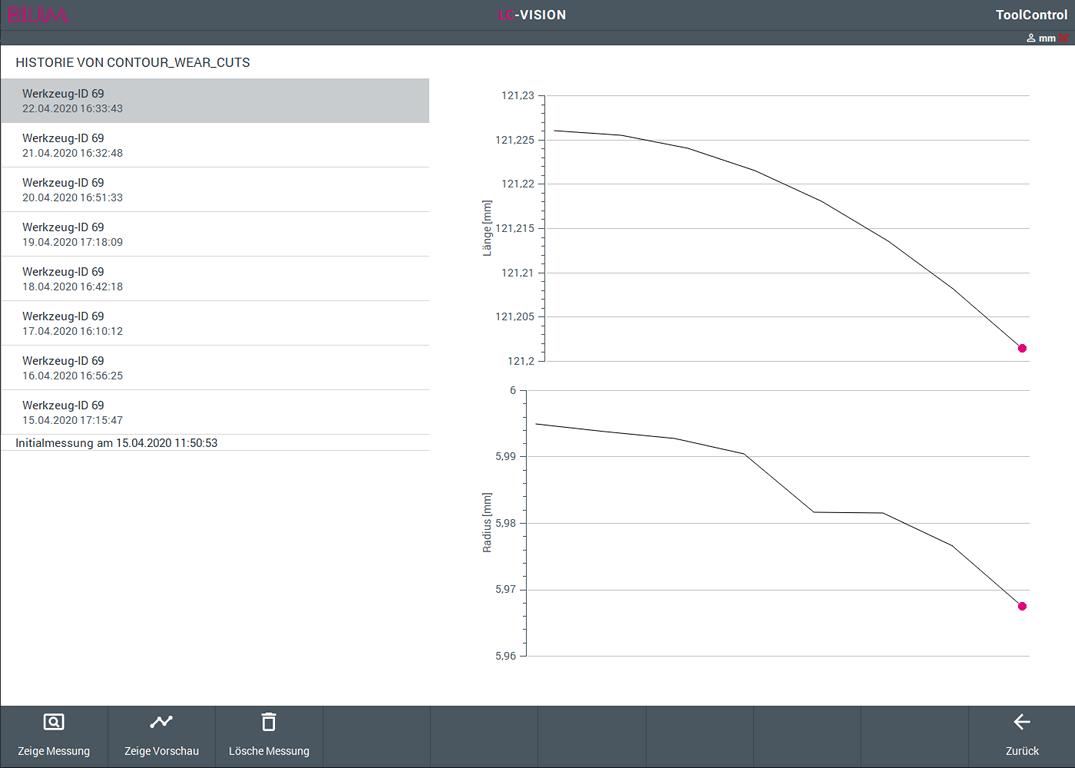

Mit der für den LC53-DIGILOG erhältlichen Mess- und Auswertesoftware LC-VISION können beispielsweise Messverläufe von Werkzeuglänge und -radius inklusive der werkzeugspezifischen Verschleißgrenzen ausgewertet werden.
Über Blum Novotest:
Die 1968 gegründete Blum-Novotest GmbH mit Sitz in Ravensburg gehört zu den weltweit führenden Herstellern von qualitativ hochwertiger Mess- und Prüftechnologie für die internationale Werkzeugmaschinen-, Luftfahrt- und Automobilindustrie. Das Familienunternehmen beschäftigt heute über 600 Mitarbeiter an insgesamt neun Standorten in Europa sowie in den USA, Mexiko, Brasilien, China, Japan, Taiwan, Singapur, Korea, Indien, Thailand und Vietnam. Zusammen mit eigens geschulten System-Integratoren und regionalen Vertriebsbüros garantiert dieses Vertriebs- und Servicenetzwerk die flächendeckende Unterstützung der sich weltweit im Einsatz befindenden Blum-Produkte.
