RK Rose+Krieger: Doppelrohr-Linearachsen mit neuer Baugröße
Stabile Doppelrohr-Einheit kompensiert hohe Biegemomente

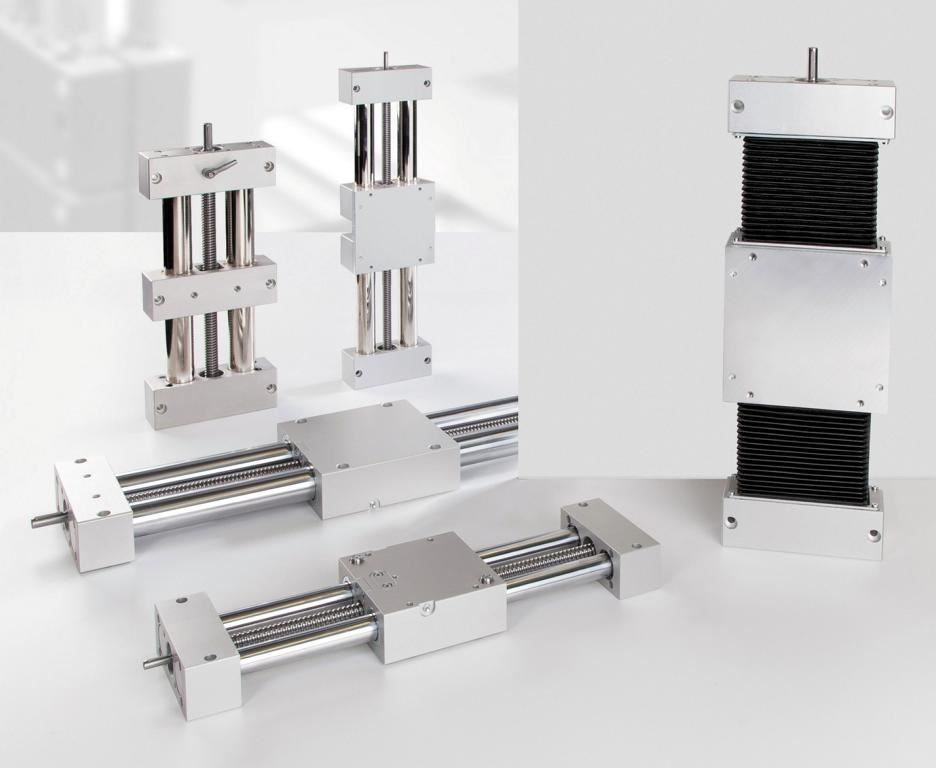

Mit den Doppelrohr-Einheiten der Baureihe EP(X)-II bietet RK Rose+Krieger eine robuste Lösung für das präzise Positionieren mittlerer bis hoher Lasten in beliebiger Einbaulage an. Nach den Baugrößen 30 und 40 ergänzt nun mit der Baugröße 50 eine weitere beliebte Achsengröße das RK-Portfolio.
Die neue Baugröße 50 mit Trapezspindel und einer Gesamtlänge bis zu 3 m von RK Rose+Krieger kompensiert wie die anderen Modelle der Baureihe hohe Biegemomente bei der Hand- und Motorverstellung. Weitere Vorteile der robusten Linearachsen sind die Wartungsfreundlichkeit sowie die Möglichkeit, sie einfach zu reinigen. Zur Wartungsfreundlichkeit trägt unter anderem das Konzept der geteilten Leitmutter bei: Diese kann im Verschleißfall einfach ausgewechselt werden, ohne dabei die Linearachse demontieren zu müssen.
Lineareinheiten mit Trapezgewindetrieb oder Kugelgewindetrieb
Die Doppelrohr-Einheiten überzeugen durch sehr gute Laufeigenschaften bei hoher Steifigkeit und Spielfreiheit des Führungsschlittens über den gesamten Hub. Für die sehr guten Laufeigenschaften, den geringen Verschleiß und damit hohe Lebensdauer der EP(X)-II-Lineareinheiten sorgen moderne Werkstoffe sowie der serienmäßige Einsatz von Hochleistungsgleitführungen. Verfügbar sind sowohl Doppelrohr-Achsen mit Trapezgewindetrieb der Baureihe EP(X)-II als auch Doppel-Vollwellen-Ausführungen mit präzisem Kugelgewindetrieb der Baureihe EPX-II KG – erstere eignen sich eher für das gelegentliche, letztere auch für das dynamische Verfahren. Anwender können die miteinander kompatiblen Standardlösungen beliebig kombinieren. Welche Lineareinheiten zum Einsatz kommen, hängt von den Anforderungen der jeweiligen Anwendung ab.
Mit Vorgängermodellen kompatibel
Lineareinheiten der EP(X)-II-Baureihe sind in allen Funktionsmaßen, äußeren Abmessungen und Spindelsteigungen kompatibel zu den bisherigen beliebten EP(X)-Einheiten. Daher lassen sich Anwendungen, in denen die älteren Modelle zum Einsatz kommen, ohne jeden Konstruktionsaufwand mit den neuen Modellen optimieren. Ein Austausch des Zubehörs wie Handräder oder Positionsanzeiger ist dabei nicht erforderlich.
Verschiedene Ausführungen lieferbar
Die Doppelrohreinheiten stehen wahlweise in den Ausführungen „Rechts- und Links-Gewinde“, „Rechts- oder Links-Gewinde“ oder geteilte Gewindespindel zur Verfügung. Optional erhältlich ist eine manuelle, kraftschlüssige Spindelklemmung. Sie gewährleistet eine sichere Arretierung des Führungsschlittens und verhindert auf diese Weise ein ungewolltes Verstellen des Schlittens.
