GEFRAN: Neue dreiphasige Halbleiterrelais

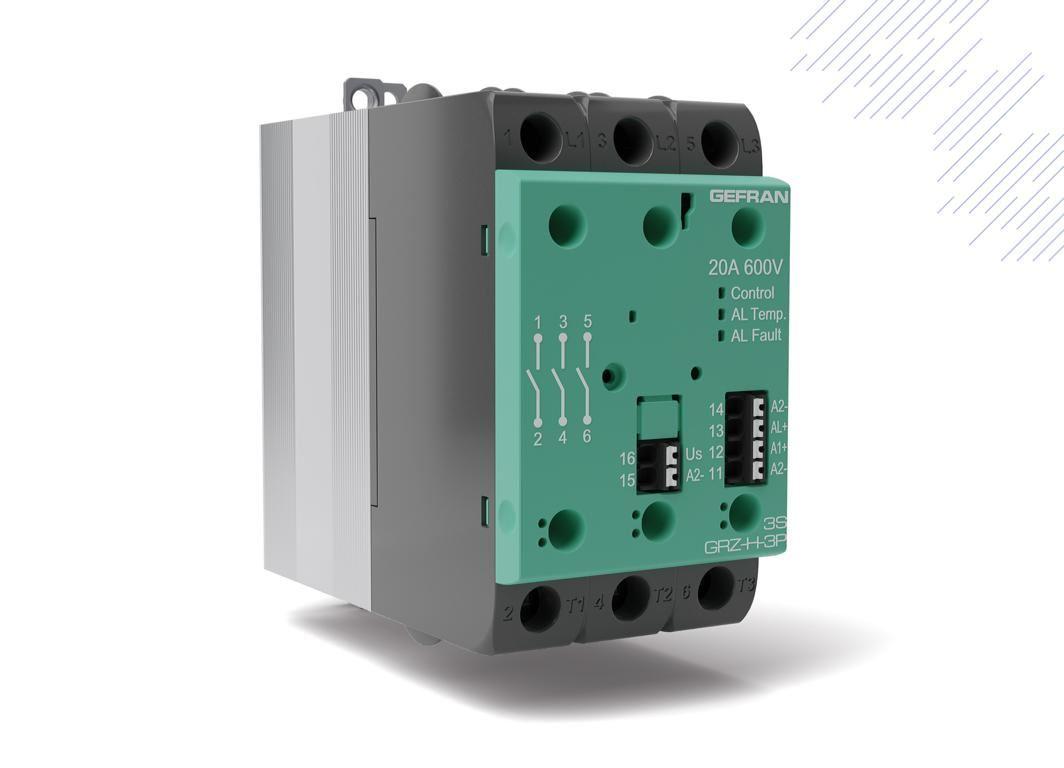

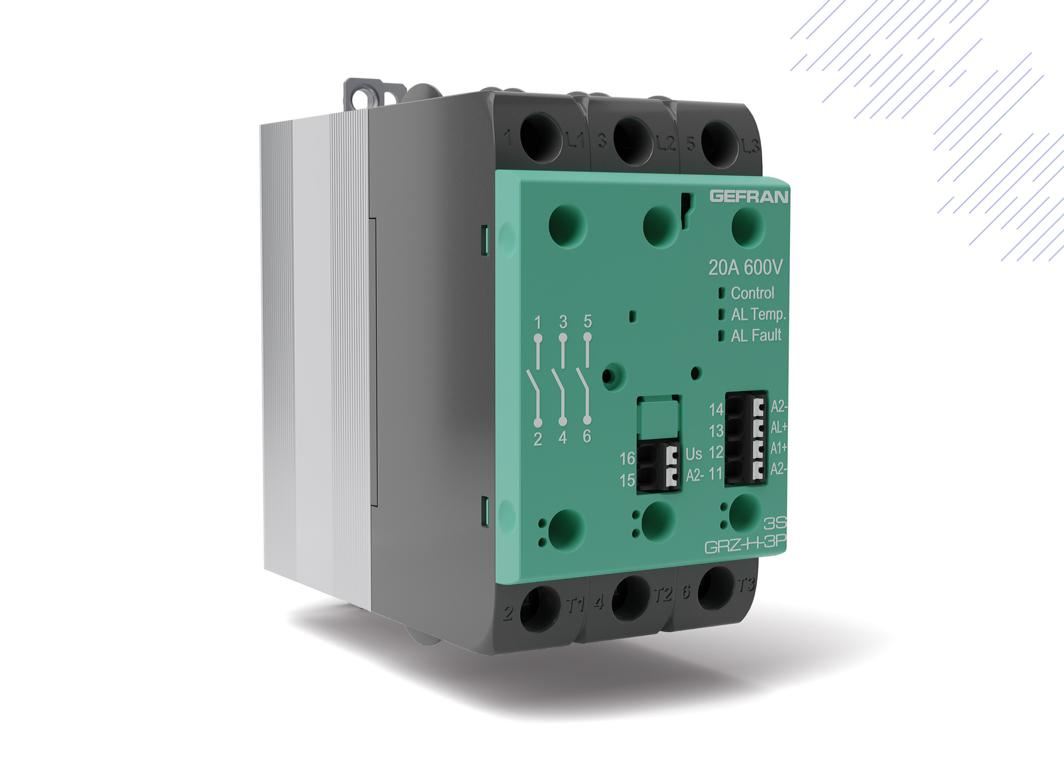

Für die Steuerung von elektrischen Heizelementen für industrielle Wärmeanwendungen werden intelligente Halbleiterrelais (Solid State Relais, SSR) benötigt. GEFRAN hat nun speziell für 3-phasige Heizungen die neue Halbleiterrelais-Serie GRZ-H entwickelt. Sie zeichnet sich unter anderem durch einen extrem kompakten Aufbau, Schalten im Nulldurchgang, thermischen Schutz und einfache Diagnostik aus.

Die Steuerung elektrischer Heizelemente für industrielle Wärmeanwendungen in den Branchen Kunststoff, Lebensmittel und Getränke sowie Verpackung erfordert robuste, sichere und diagnosefähige Halbleiterrelais. Die extrem kompakten dreiphasigen Halbleiterrelais GRZ-H mit Kühlkörper von GEFRAN erfüllen alle diese Anforderungen.

Herausragende Eigenschaften

Das Ein- und Ausschalten der ohmschen Lasten durch die Halbleiterrelais erfolgt immer bei Nulldurchgang der sinusförmigen Netzwechselspannung. Dies ist die optimale Schaltart für lineare Widerstände und zur Vermeidung von Netzverschmutzung. Darüber hinaus bieten die Halbleiterrelais Vorteile wie:

• Dreipolige Steuerung zur vollen Kontrolle aller drei Phasen

• Zweipolige Steuerung (Sparschaltung) mit durchgeschleifter dritter Phase (reduzierte thermische Verlustleistung)

• Ansteuerung über Logiksignal

• Integrierter Schutz vor Übertemperatur und Überspannung

• Lastbrucherkennung und Diagnostik

• Optional mit intelligentem Kühlgebläse mit integrierter Stromversorgung

Die Serie steht für Stromstärken von 10 bis 75 A pro Phase und Wechselspannungen bis 600 V zur Verfügung.

Diagnose und Alarm

Um Fehler erkennen zu können, bieten die Halbleiterrelais GRZ-H eine große Anzahl an Überwachungs- und Diagnosemöglichkeiten. Detektierte Fehler werden neben Setzen eines Alarmausgangs auch frontseitig durch farbige Relais angezeigt. Dies ermögliche eine schnelle und eindeutige Fehlerdiagnose. Wird beispielsweise ein thermischer Alarm aufgrund Überschreitung des Temperaturschwellwerts in den Halbleiterrelais ausgelöst, dann erfolgt eine sofortige Unterbrechung der Stromversorgung. Gleichzeitig wird dieser Alarm durch eine gelbe LED optisch signalisiert und der Alarmausgang gesetzt.

Zur permanenten Überwachung der Kühlkörpertemperatur der siliziumgesteuerten Gleichrichter (SCR) kommen spezielle Sensoren zum Einsatz. Um die entstehende Wärme in den Halbleiterrelais noch effektiver abzuführen, werden die Modelle mit höheren Stromstärken mit einem Lüfter ausgerüstet. Auf Wunsch wird ein intelligenter Lüfter eingebaut, der nur dann arbeitet, wenn die Temperatur an den SCR über dem oberen Grenzwert von 70 °C liegt. Durch den intelligente Lüfterbetrieb werden Einsatzzeit des Kühlgebläses und somit Verschleiß und Abnutzung minimiert.

Laststrom und Netzspannung werden ebenfalls überwacht. Bei Ausfall der Netzspannung oder einer Phase wird dies durch eine rote LED sowie dem Setzen des Alarmausgangs signalisiert. Die kontinuierliche Überwachung von Temperatur, Netzspannung und Laststrom vermeidet Ausschuss und spart somit Kosten.
