Die 3D-Polygonfunktion von BeckerCAD 3D Pro
Umfangreiche Verrohrungen sind im Maschinenbau häufig anzutreffen, schließlich müssen Hydraulik- und Kühlmittelleitungen verlegt werden, damit unterschiedliche Spannaufgaben umgesetzt sowie das Kühlmittel an die Arbeitsstellen gesprüht werden kann. Mit der BeckerCAD-Funktion „3D-Polygon“ sind derartige Konstruktionen problemlos umzusetzen.

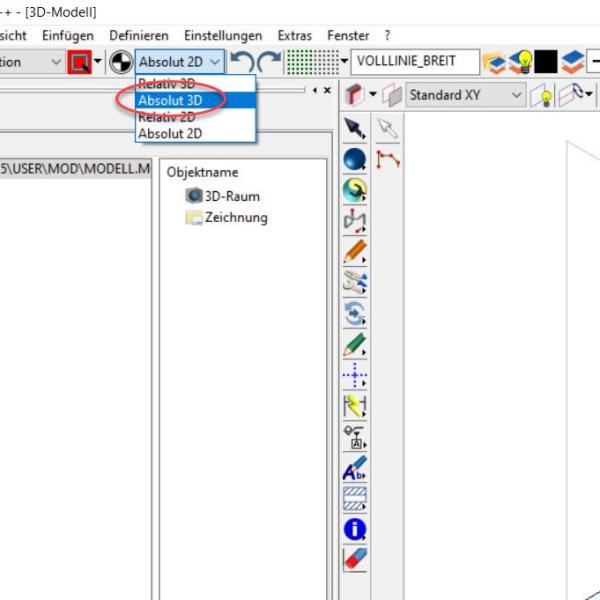

Die Funktion „3D Polygon“ von BeckerCAD“ erlaubt das Erstellen von polygonalen Linienzügen, deren Punktekoordinaten nicht auf den 2D-Bereich begrenzt sind, sondern auch im 3D-Raum liegen dürfen. Damit die Z-Koordinate jedoch bestimmt werden kann, muss zwingend der 3D-Cursor aktiviert werden, was mittels des Auswahlfeldes „Koordinatenbezug“ erfolgt. Im ausklappenden Auswahlfeld ist dazu der Eintrag „Absolut 3D“ auszuwählen.

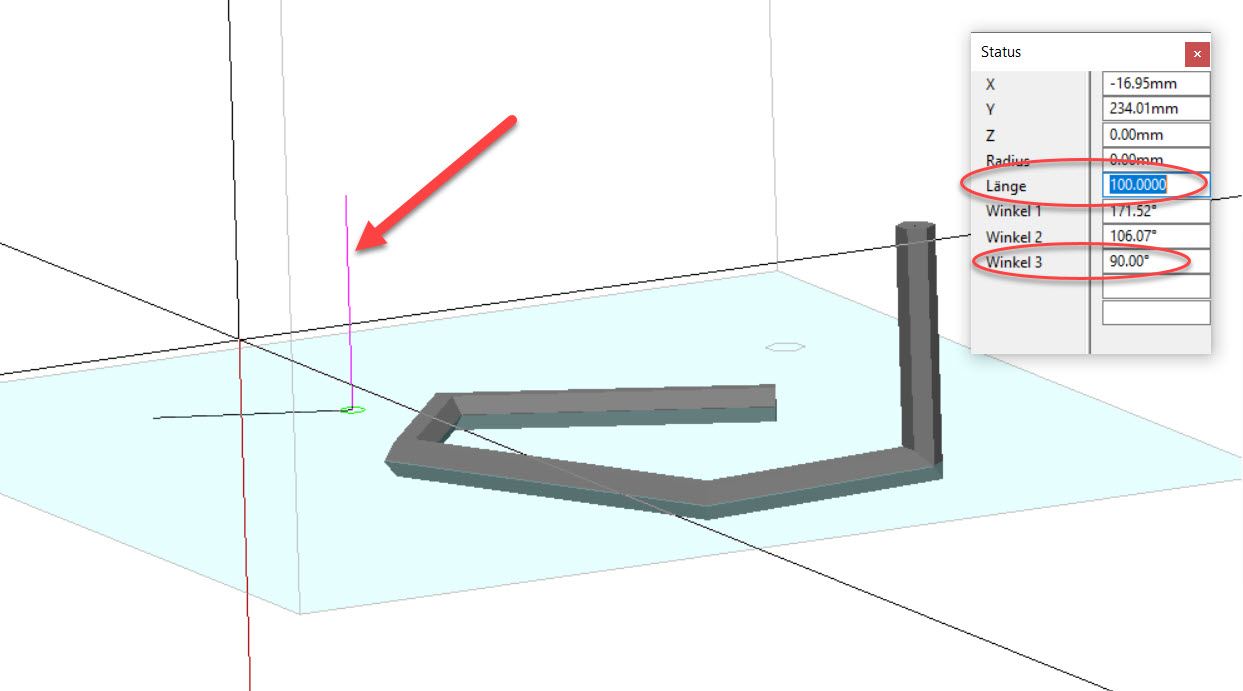

Ist es gewünscht, entlang der Ebene der aktuell eingenommenen Höhe weiterzuzeichnen, so muss der Winkel 3 auf den Wert 0,0 zurückgesetzt werden!
-

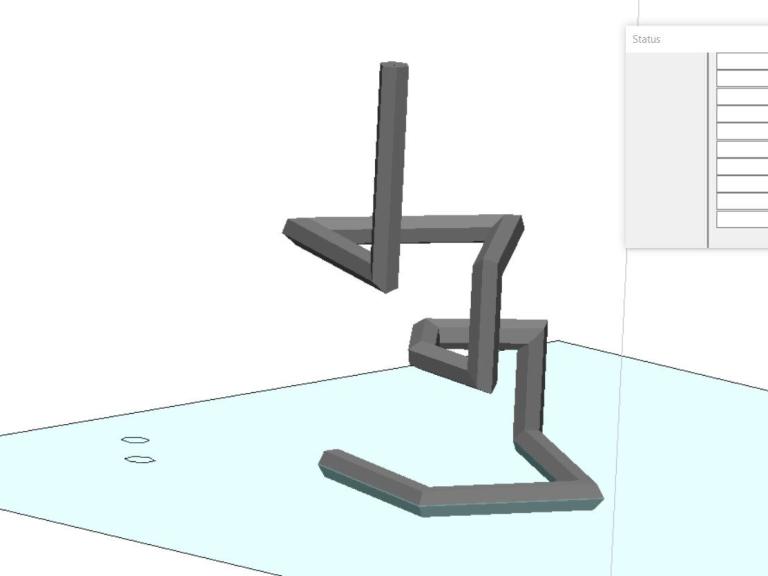

Auf diese Weise ist es möglich, beispielsweise Rohre im 3D-Raum zu platzieren. -

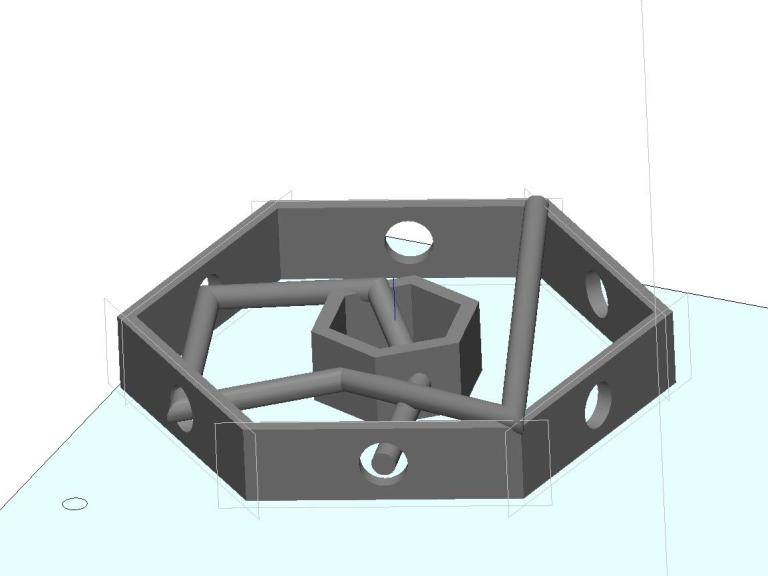

Wenn weitere 3D-Körper in der Konstruktion vorhanden sind, so können deren Kanten und Bohrungsmittelpunkte als Zielpunkte für den Rohrverlauf angewählt werden.

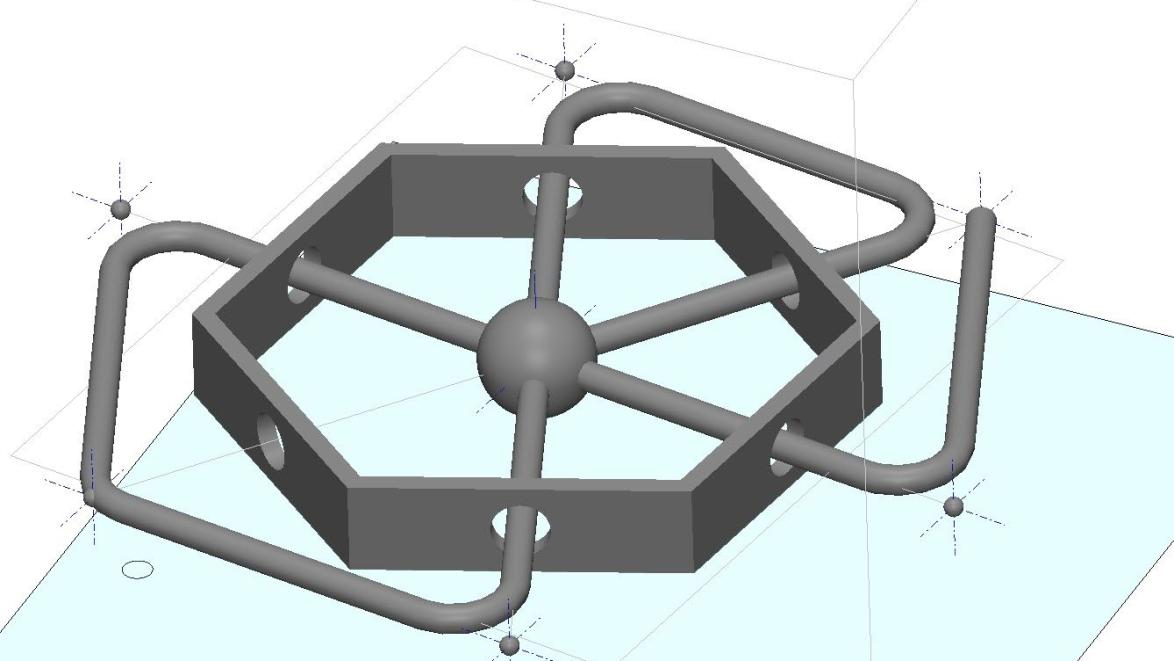

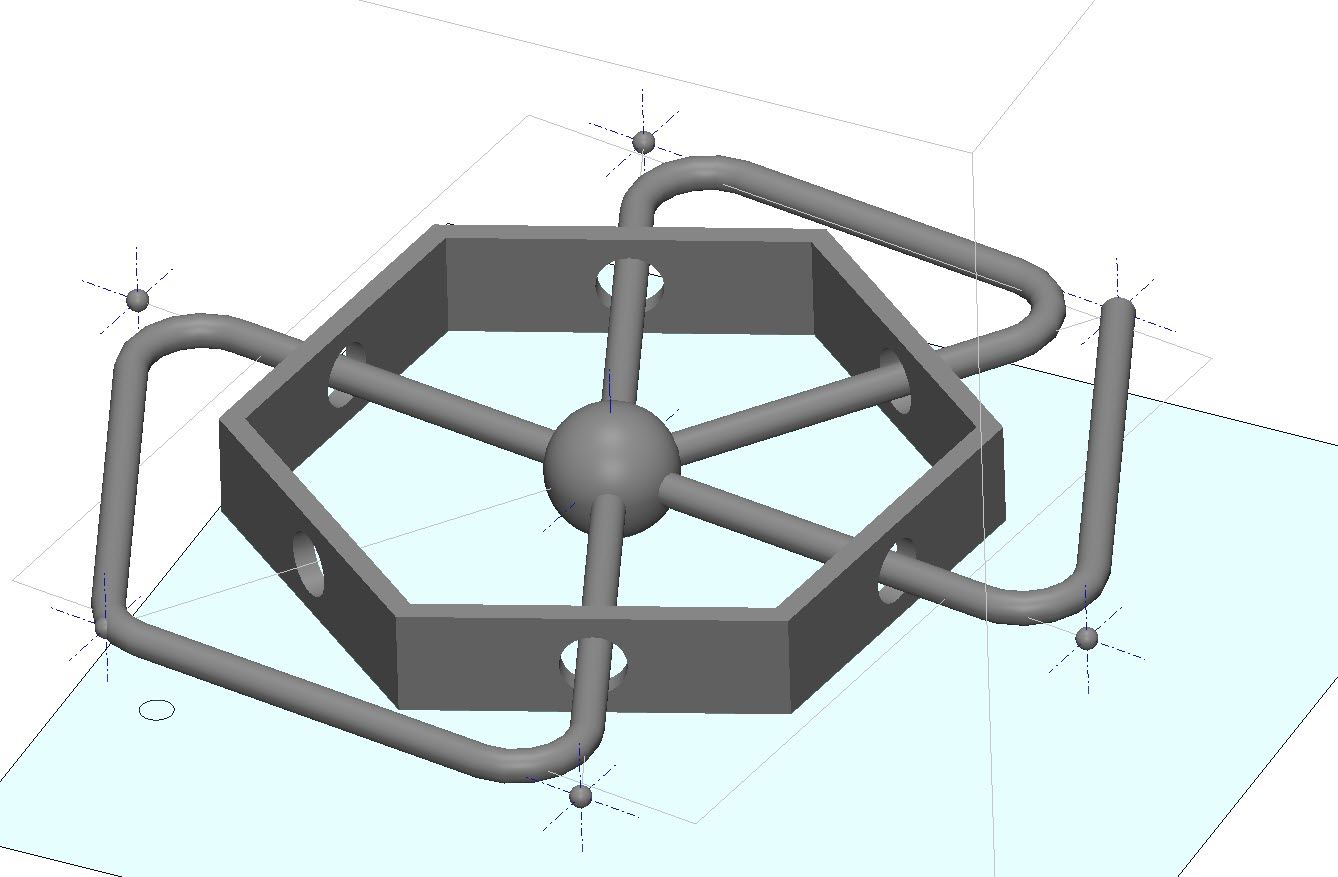

Zum Bestimmen der Punkte des 3D-Polygons müssen Volumenkörper als Hilfselemente verwendet werden. Diesbezüglich sind Kugeln eine gute Wahl, da deren Mittelpunkt problemlos über die Kontextfunktion „Körperschwerpunkt“ angewählt werden kann.

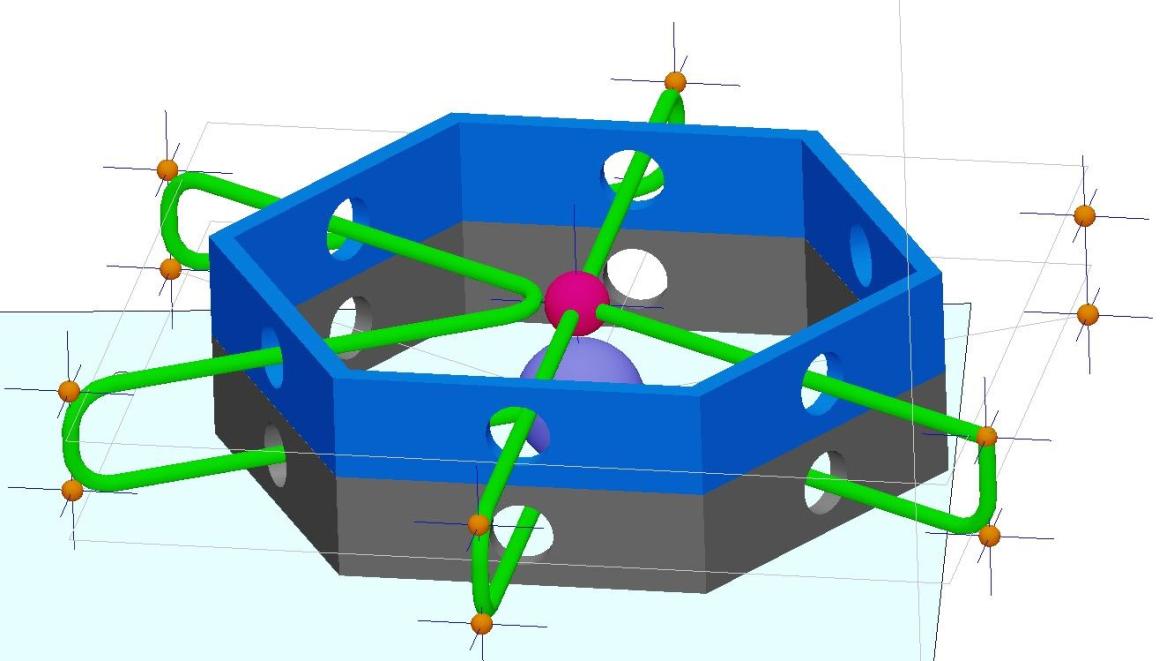

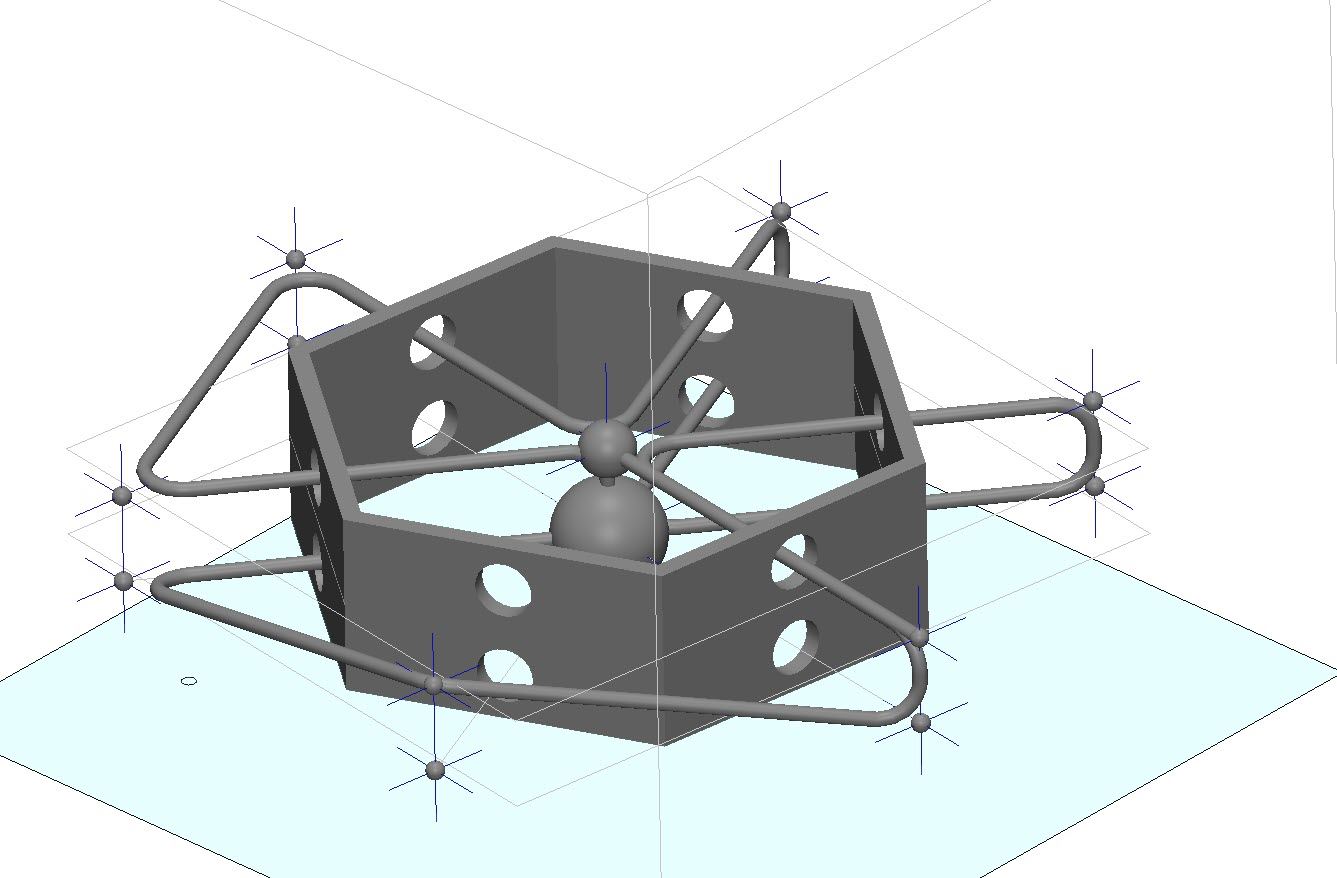

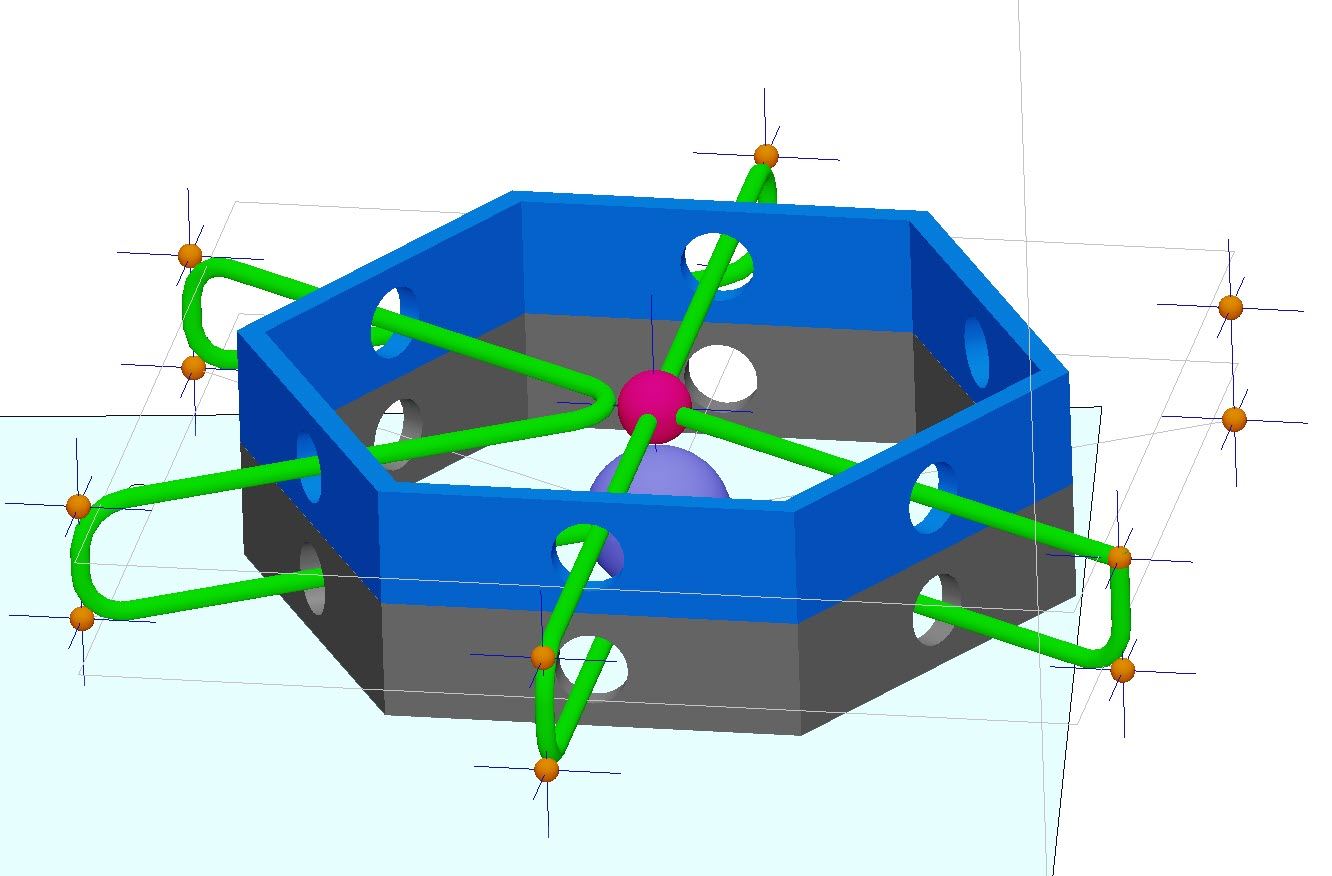

Der Komplexität des 3D-Polygonpfads sind keine Grenzen gesetzt. So können beispielsweise Kugeln als Begrenzungselemente genutzt werden, was die Konstruktionsarbeit sehr vereinfacht.
Über die Angabe eines Radius kann der Verlauf des Rohres geschmeidiger und fertigungsgerechter umgesetzt werden, sodass auch aufwendige Verrohrungen perfekt und in kurzer Zeit konstruiert werden können.
