Die Mehrfenstertechnik richtig einsetzen
CAD-Systeme haben gegenüber dem Zeichnen am Zeichenbrett viele Vorteile. So ist es beispielsweise möglich, mehrere Fenster gleichzeitig zu öffnen, um einen besseren Überblick über eine umfangreiche Zeichnung zu bekommen. Über derartige Feinheiten verfügt natürlich auch BeckerCAD 3D Pro.

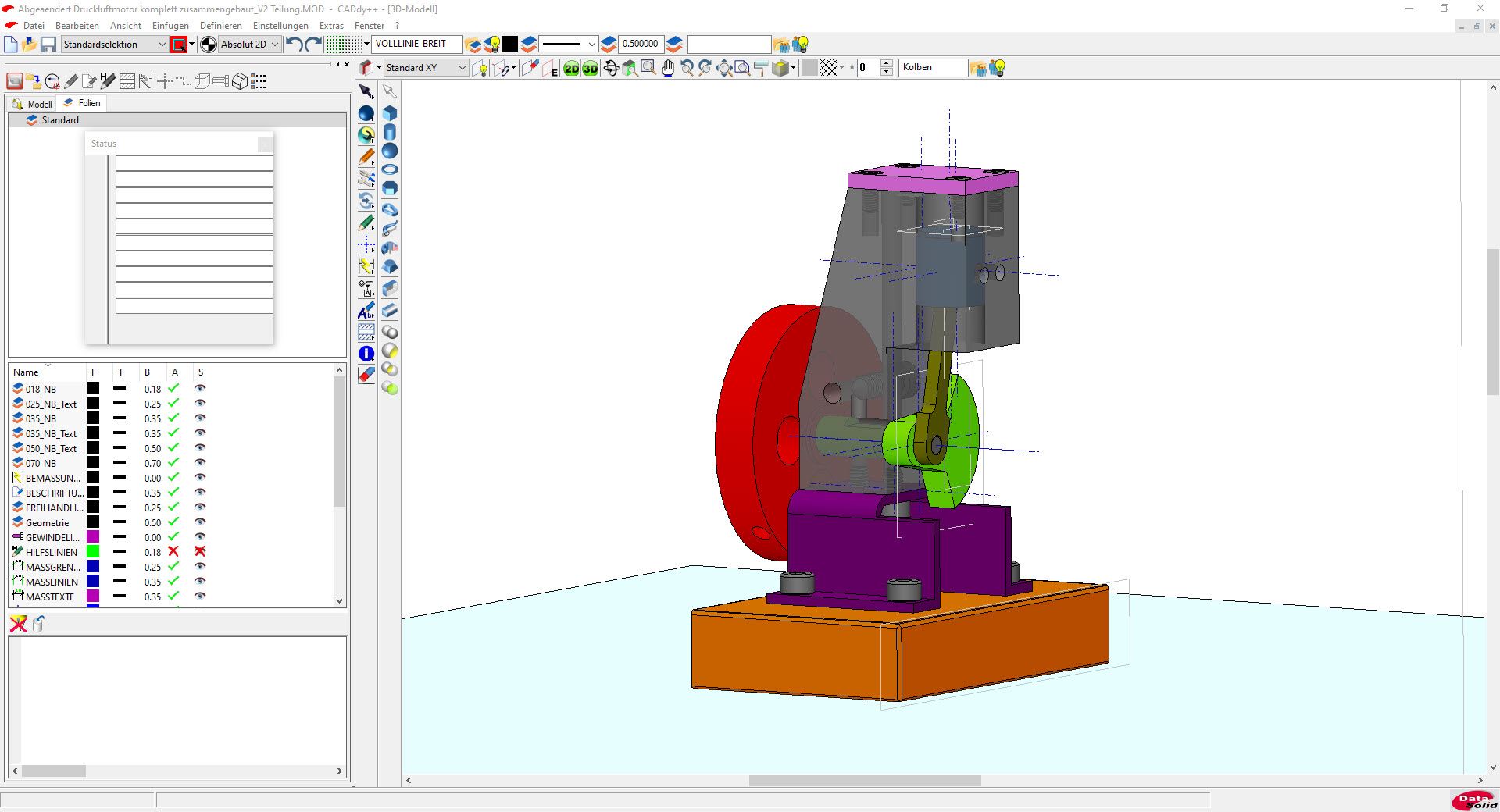

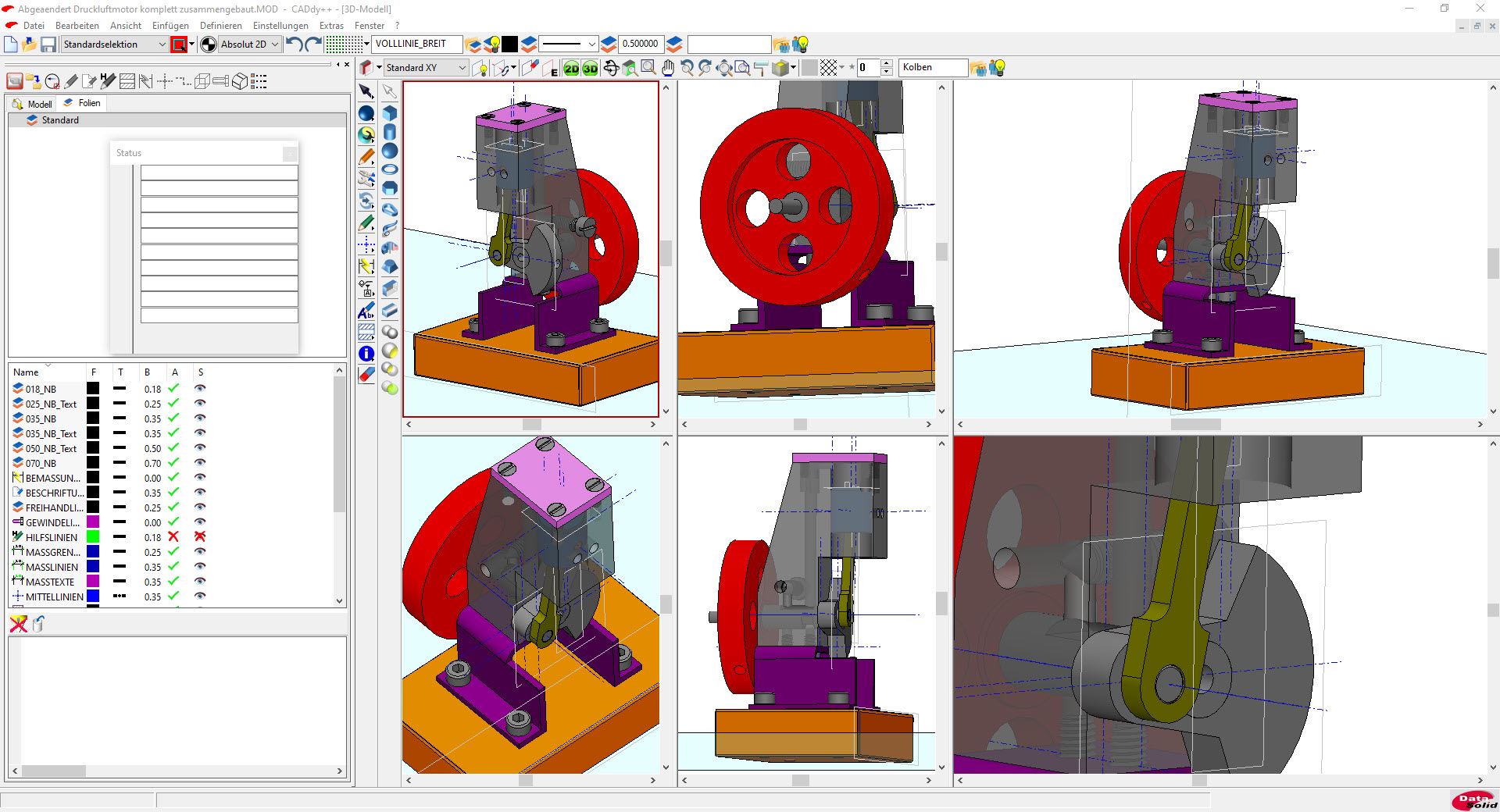

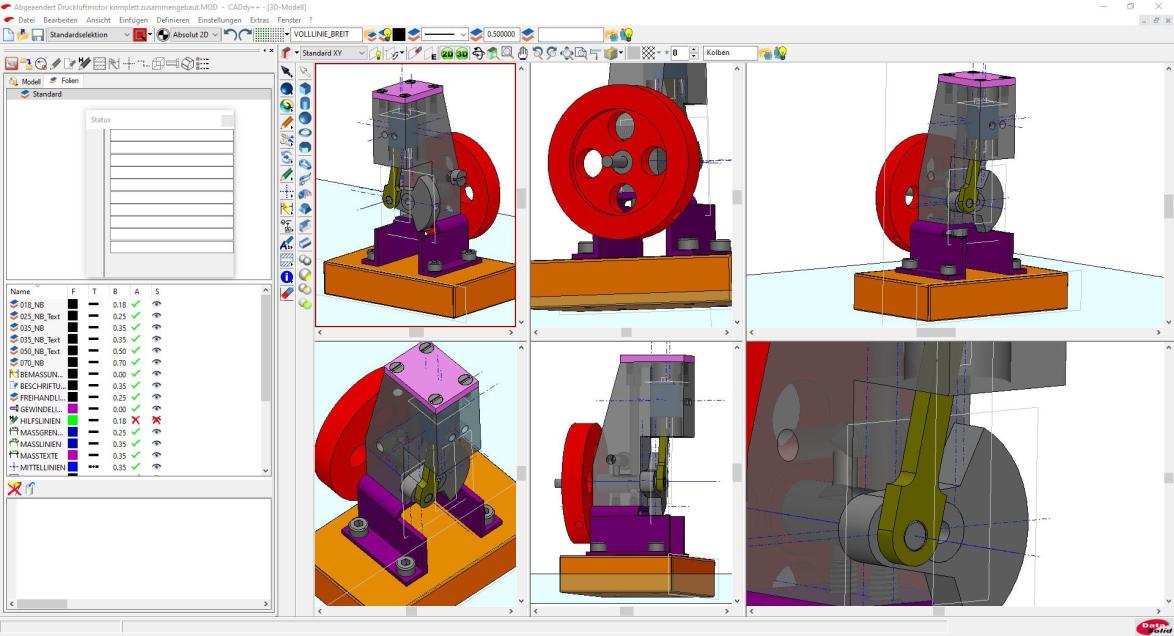

Werden Technische Zeichnungen umfangreicher, geht nicht selten der Überblick verloren. Das war beim Zeichnen mittels einer Zeichenplatte durchaus eine ernst zu nehmende Fehlerquelle, weshalb Technische Zeichner damals besonders aufmerksam sein mussten, damit sich Fehler von der Zeichenplatte nicht zum realen Produkt fortpflanzten. Heute, im Zeitalter leistungsstarker CAD-Systeme ist die Übersicht über umfangreiche Konstruktionen weit besser, da es diese Systeme es erlauben, mehrere Fenster zu öffnen, die es getrennt gestatten, auf verschiedene, wichtige Stellen des Objekts zu zoomen, um Details im Auge zu behalten beziehungsweise auf korrekte Konstruktion zu überprüfen.

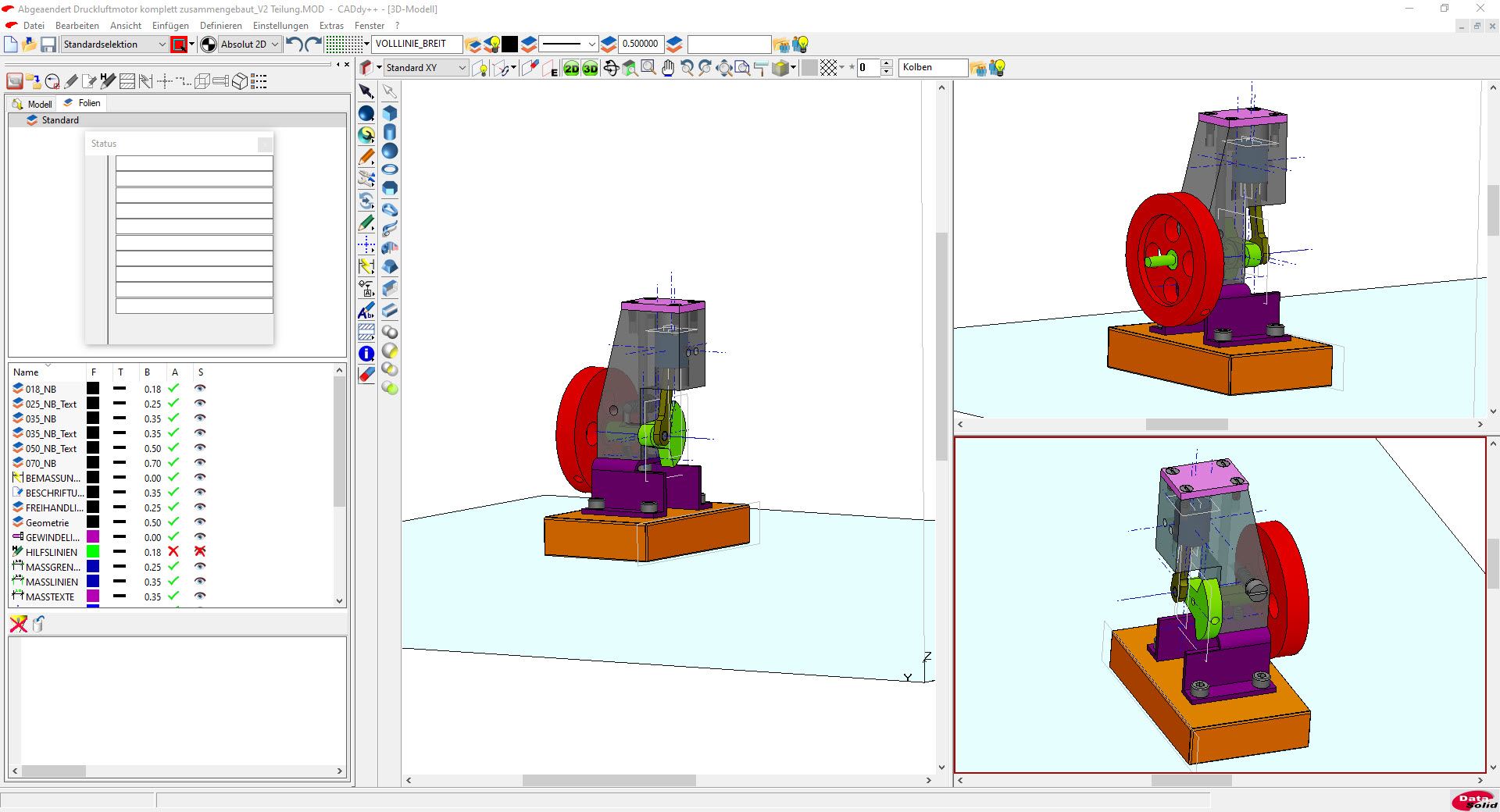

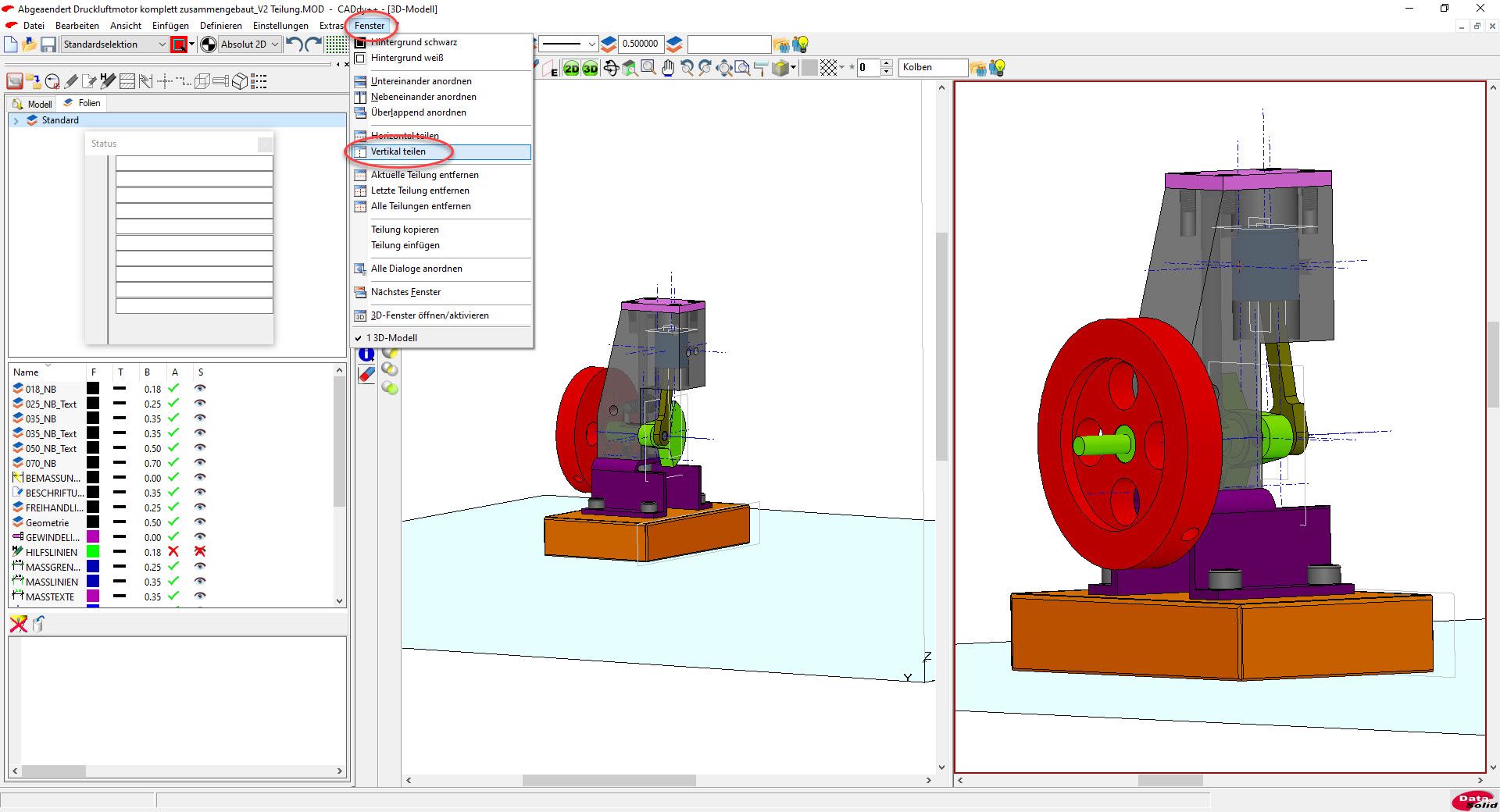

Sind aufgrund zunehmender Komplexität weitere Fenster gewünscht, so werden diese durch horizontales oder vertikales Teilen des aktiven Fensters erzeugt. Beide Möglichkeiten sind im Fall von BeckerCAD 3D Pro unter „Fenster“ in der Menüleiste zu finden.

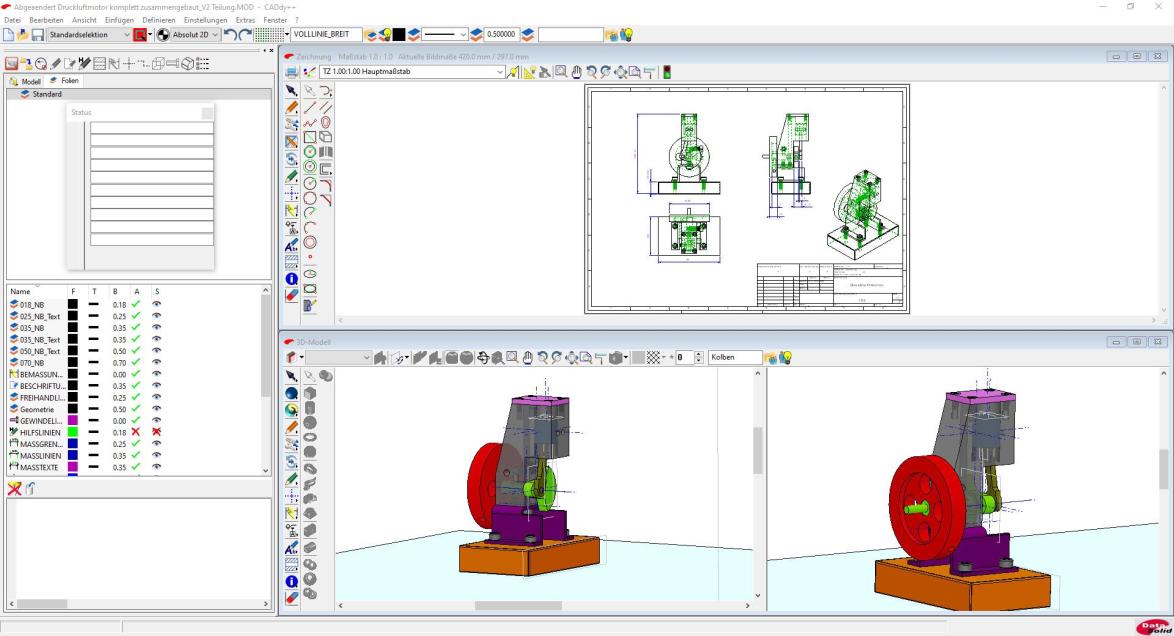

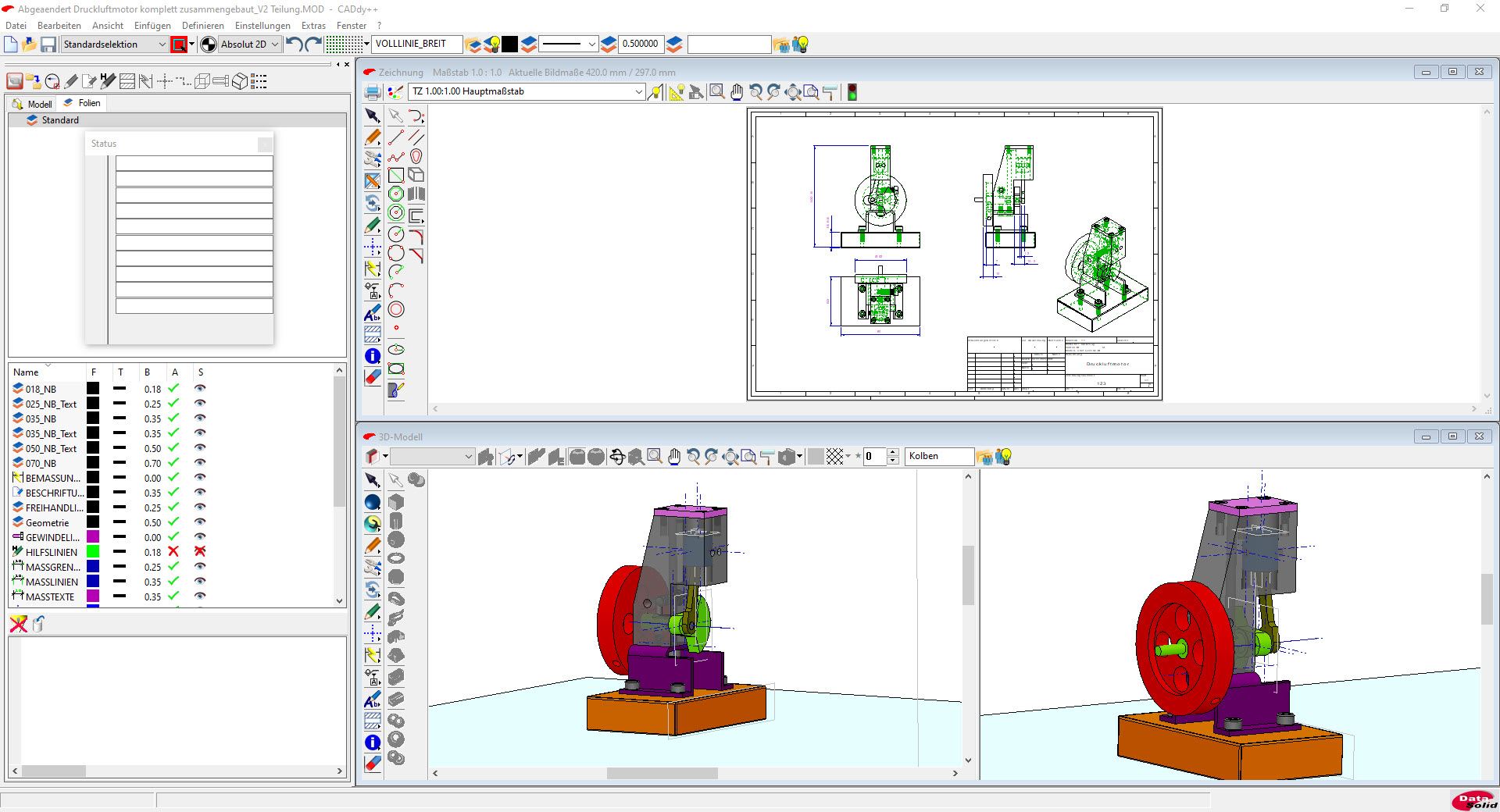

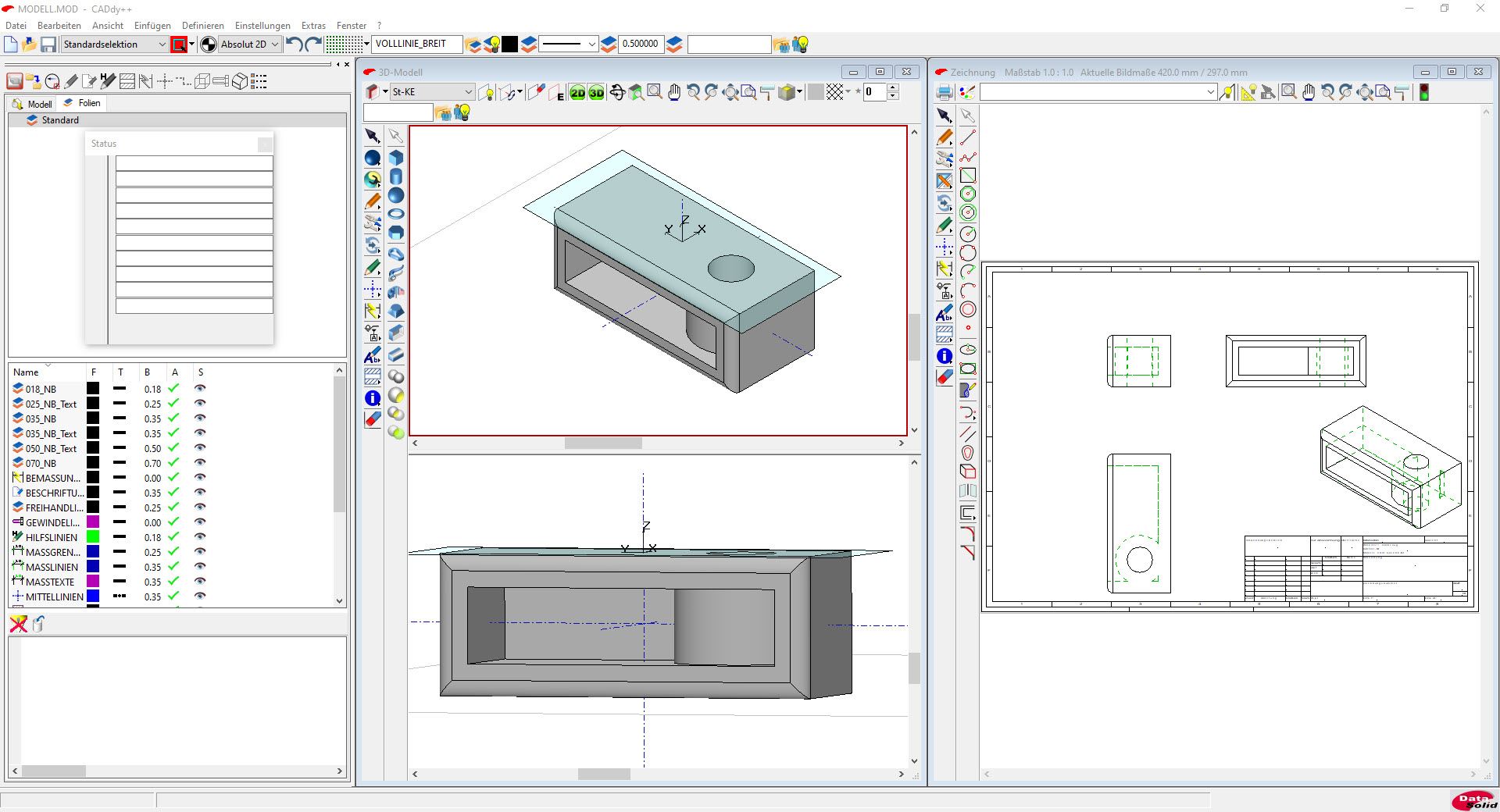

Ein großer Vorteil von mehreren geöffneten Fenstern in CAD-Systemen ist, dass Veränderungen am 3D-Teil in allen 3D-Fenstern vorgenommen werden können und die sich ergebenden Änderungen in jedem Fenster dargestellt werden. Das gilt auch für das 2D-Fenster! Der umgekehrte Weg, nämlich Änderungen im 2D-Fenster, werden von BeckerCAD nicht in die 3D-Fenster übernommen. Diese Funktion ist dem großen Bruder CADdy++ vorbehalten.
