Via 3D-Druck zum Osterschmuck

Sie sind hier: WDF-Startseite

Individuelle Geschenke selbst gemacht

Ob Weihnachten, Geburtstag oder Ostern – der 3D-Drucker eignet sich nicht nur wunderbar, um Ersatzteile oder nicht kaufbare Bastel-Helferlein anzufertigen, sondern ist auch besten brauchbar, besondere Geschenke für liebgewonnene Menschen oder individuelles Deko-Material für das eigene Heim zu drucken. Dazu muss man kein Künstler sein, sondern wissen, wie die Zeichentabelle von Windows sowie 3D-CAD-Programme – wie etwa BeckerCAD 3D Pro – zur Zusammenarbeit bewegt werden können.

3D-Drucker sind hinsichtlich ihrer Teilevielfallt extrem potent. Sie drucken alles, was sich der User einfallen lässt. Mit ihnen lassen sich nicht mehr erhältliche Ersatzteile ebenso produzieren, wie Geschenke sowie Deko-Artikel, die den Charm eines Unikats versprühen. Geburtstage, Weihnachten und Ostern eignen sich besonders dafür, ausgefallene Hingucker zu produzieren.

Künstlerische Talente sind nicht nötig, soll beispielsweise zu Ostern ein mit Text, Herz und Blumen verzierter Anhänger in Ei-Form gedruckt werden. Dazu ist lediglich ein souveräner Umgang mit BeckerCAD 3D Pro sowie der Windows-Zeichentabelle nötig. In der Schriftart „Webdings“ finden sich entsprechende Symbole, die sich nicht zuletzt dazu eignen, Geburtstags- oder Osterwünsche auf besondere Weise zu überbringen.

Aller Anfang ist leicht

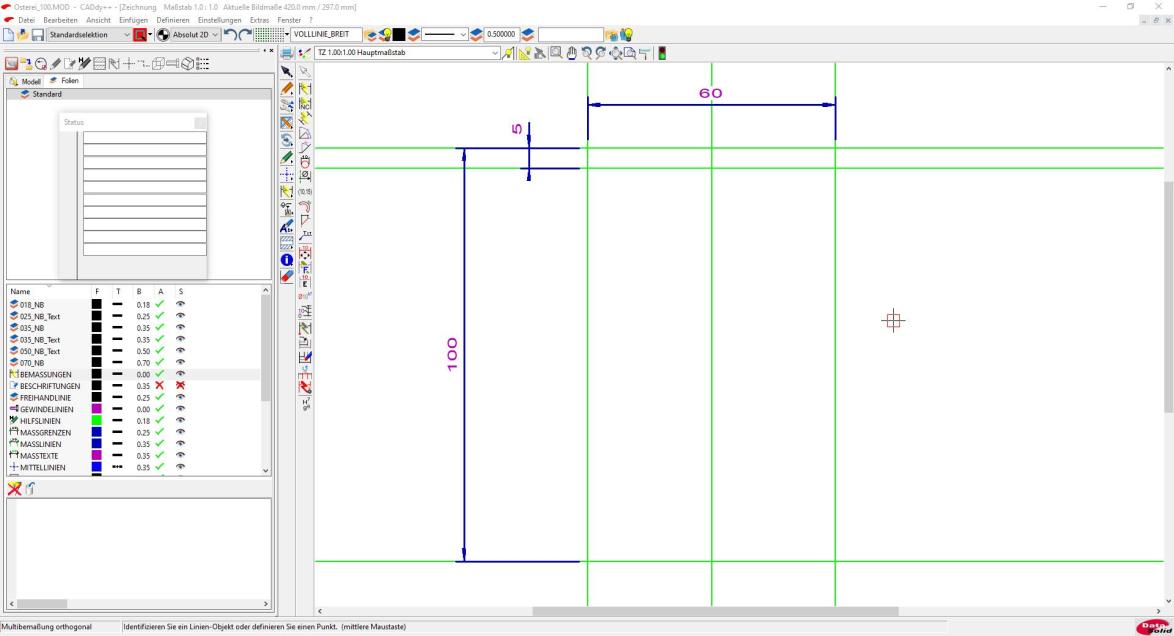

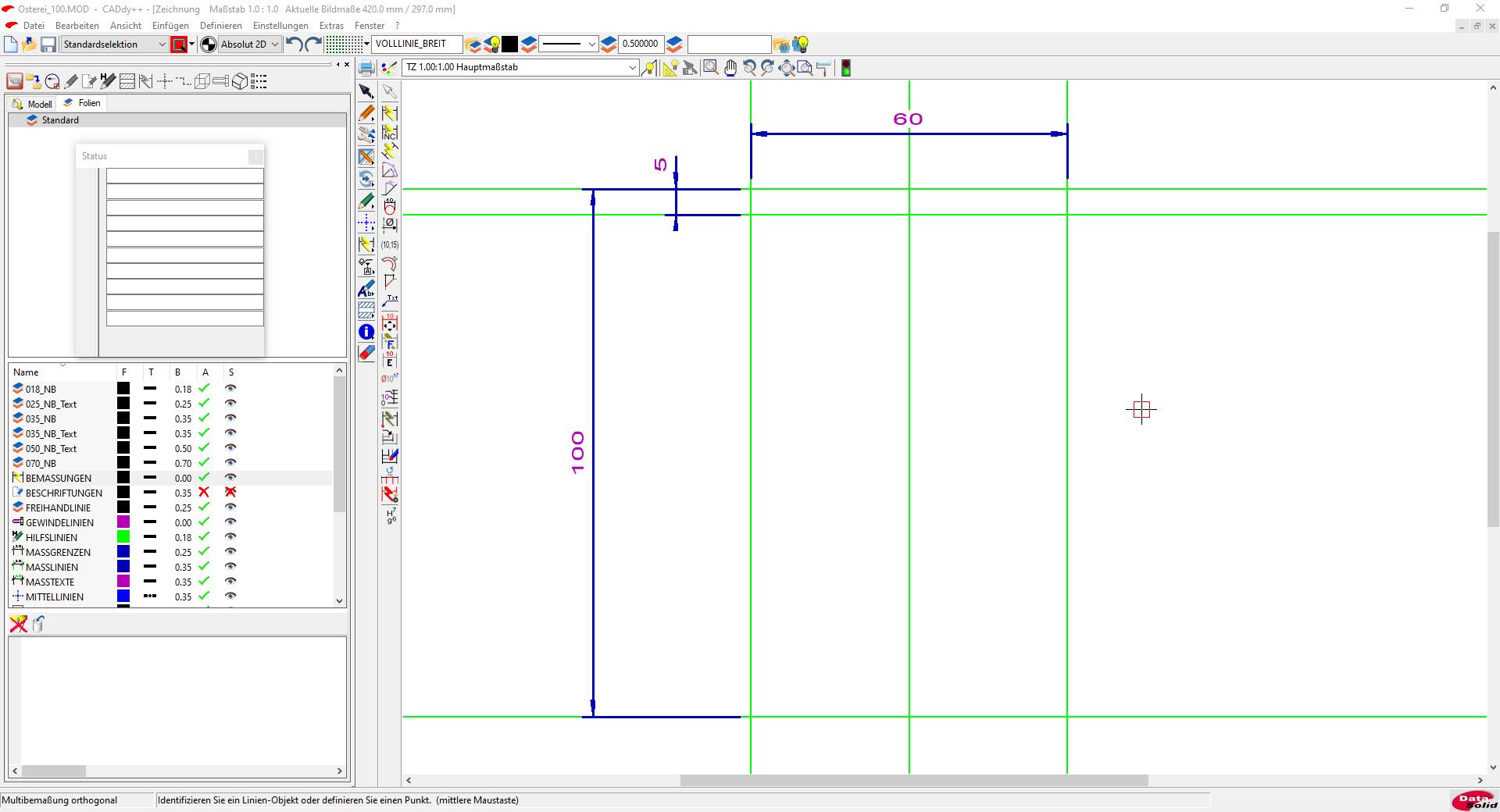

Sollen Osterwünsche überbracht werden, so macht es viel Sinn, für die dazu nötige Eiform ein Grundgerüst im 2D-Modus anzulegen. Da ein 3D-Drucker technisch bedingt nicht besonders gut darin ist kleine Symbole detailreich auszudrucken, ist es nötig, eine gewisse Mindestgröße von Text und Symbolen einzuhalten, damit alles gut lesbar wird. Im folgenden Beispiel wird daher ein Hilfslinien-Grundgerüst mit Abständen von 100x60 Millimeter angelegt.

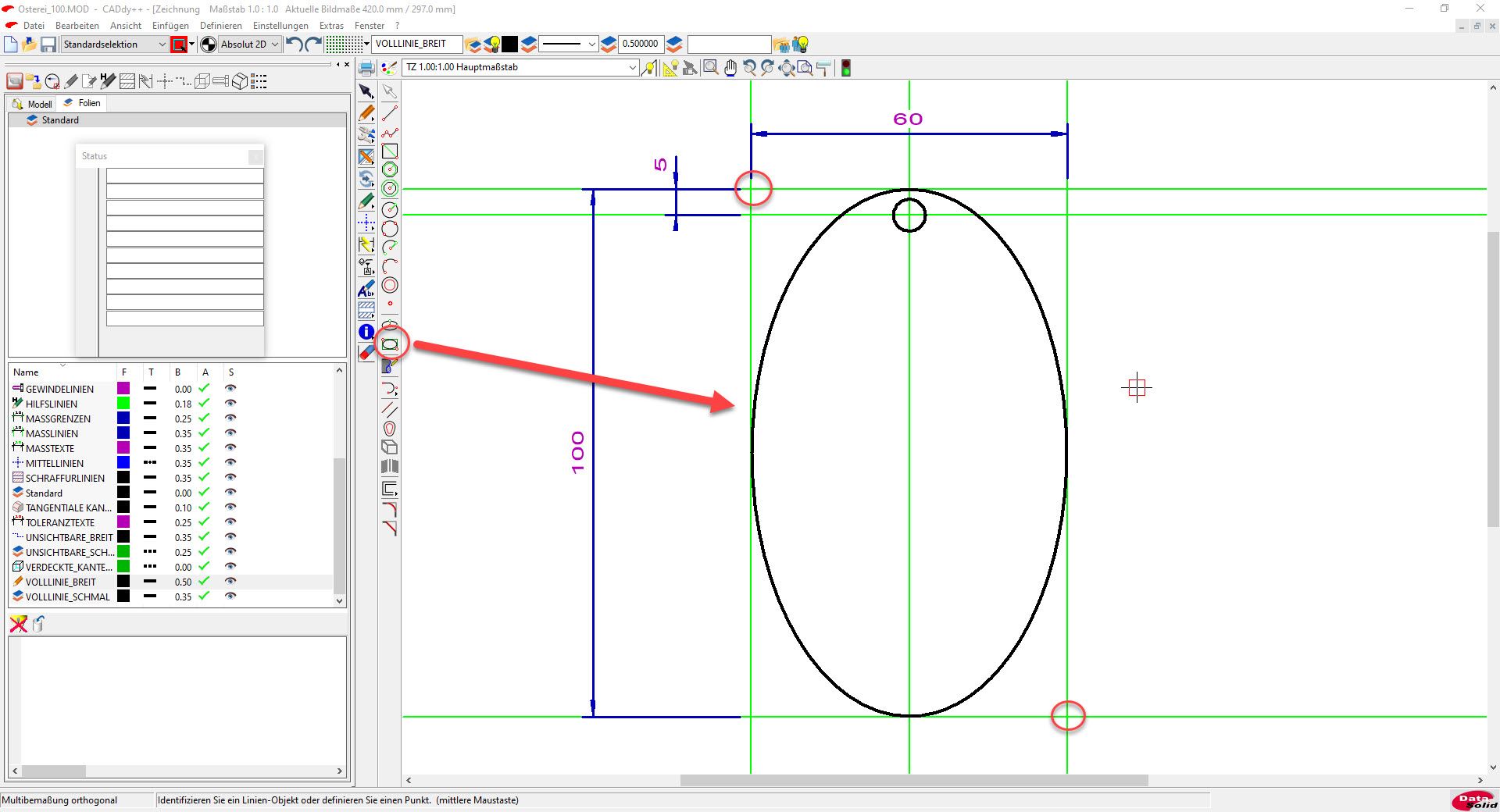

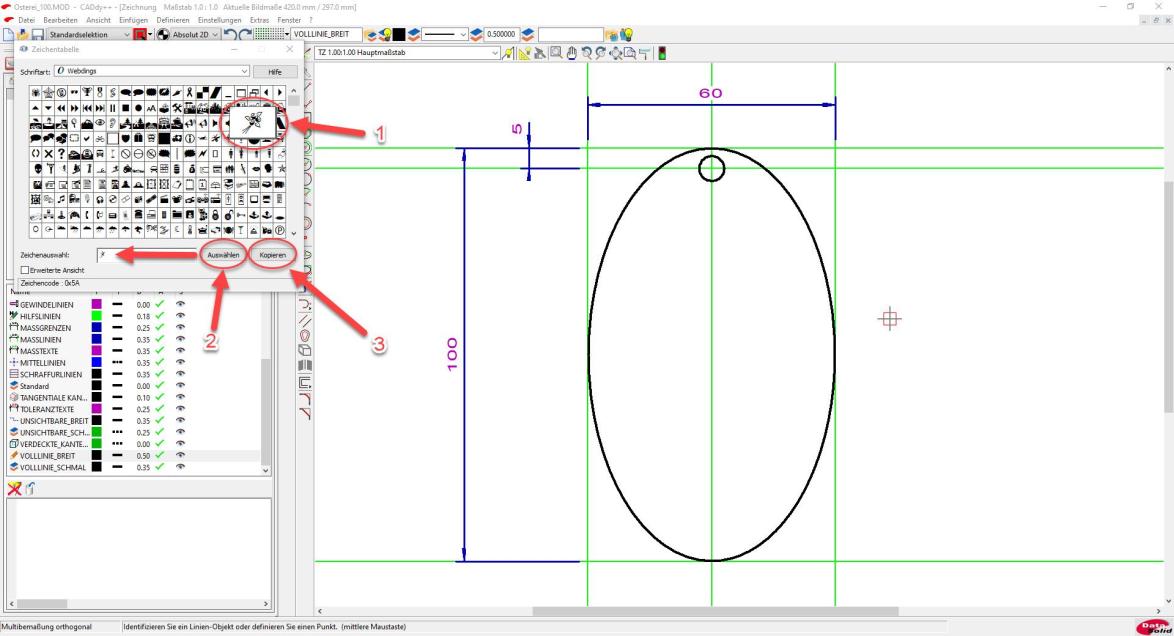

Mittels der Funktionen „Ellipse Rechteck“ sowie „Kreis dynamisch“ werden die Ei-Form sowie ein Kreis mit einem Durchmesser von sechs Millimeter eingezeichnet. Der Kreis wird durch eine nachfolgende Extrusion später zu einem Loch werden, durch das eine Schnur zum Aufhängen des Anhängers gezogen werden kann.

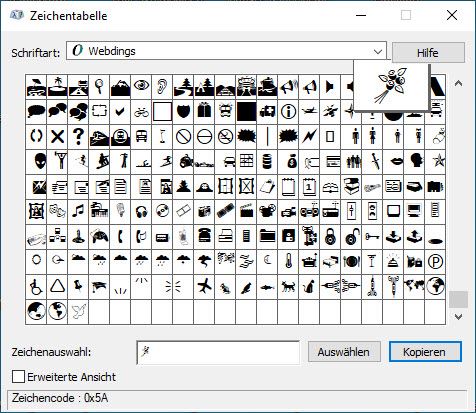

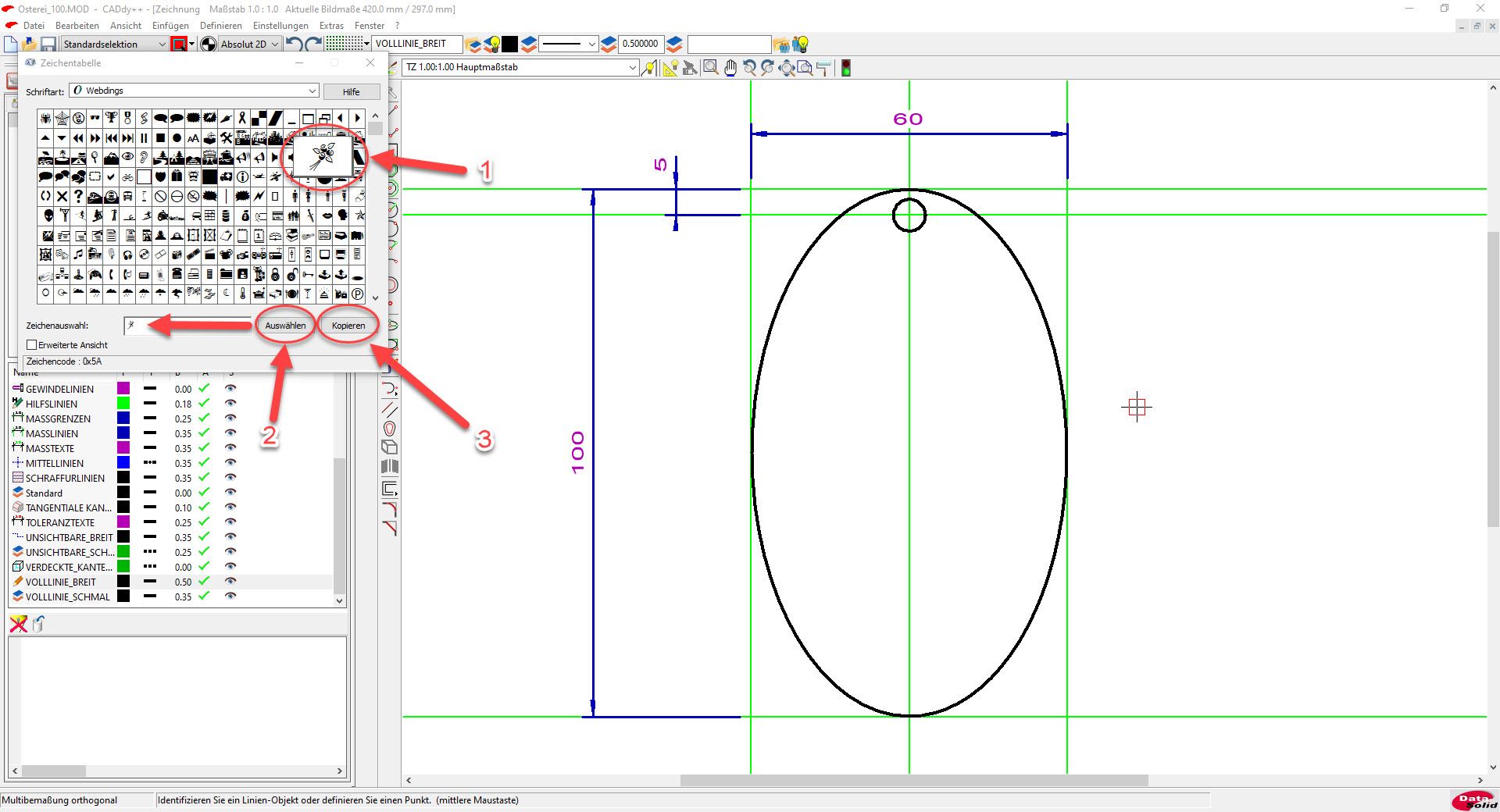

Um Beispielsweise ein Blumen-Symbol in die Ellipse einzubauen, wird in der Zeichentabelle das entsprechende Symbol sowie der Button „Auswählen“ angeklickt. Über den Button „Kopieren“ wird das ausgewählte Symbol in die Zwischenablage kopiert, von wo es in jedes auf dem PC installierte Windows-Programm eingefügt werden kann.

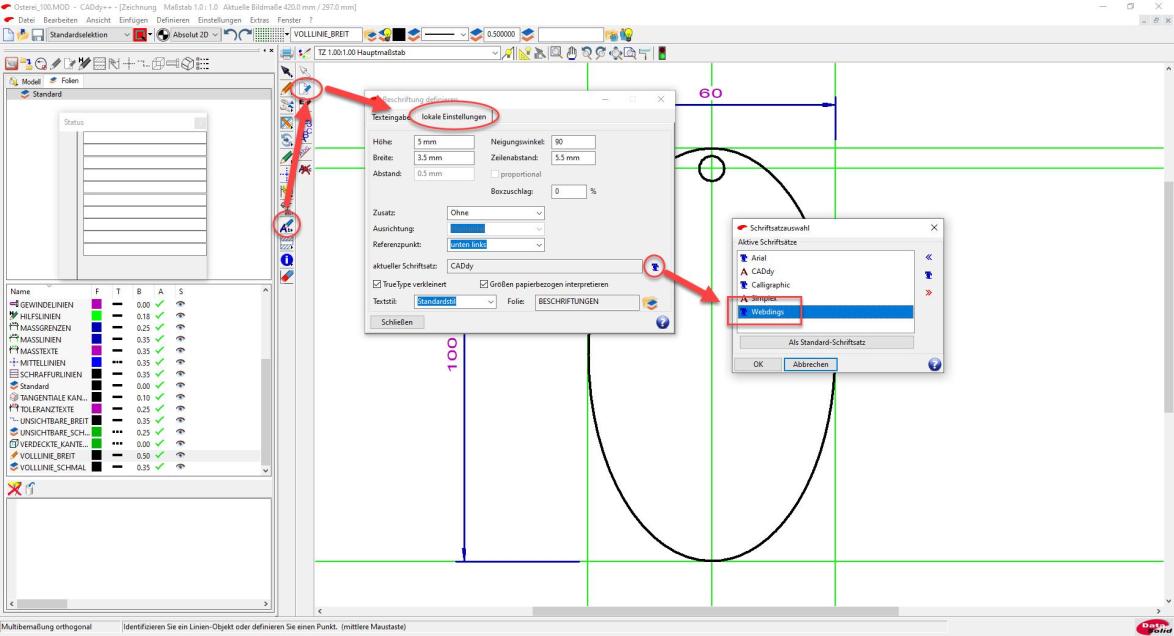

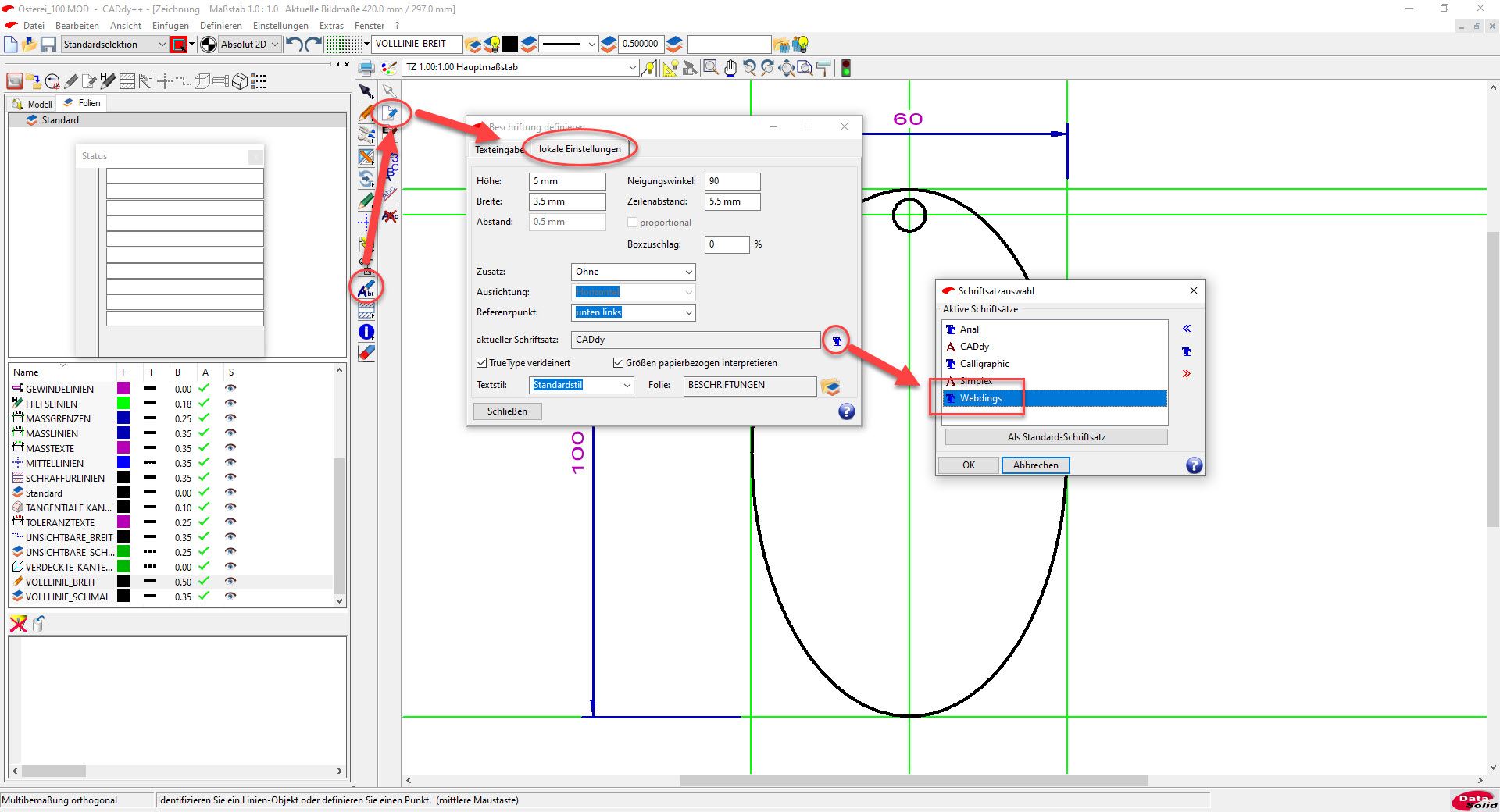

Aus diesem Grund kann auch BeckerCAD mit diesem Symbol etwas anfangen. Dazu ist es zunächst nötig, den Texteditor von BeckerCAD über „Beschriften/Definieren“ aufzurufen. Anschließend wird der dort befindliche Reiter „lokale Einstellungen“ angewählt und die Schriftsatzauswahl durch Betätigung des Doppel-T-Symbols aktiviert. Dort wird der Schriftsatz „Webdings“ ausgewählt und mit dem Button „OK“ die Auswahl bestätigt.

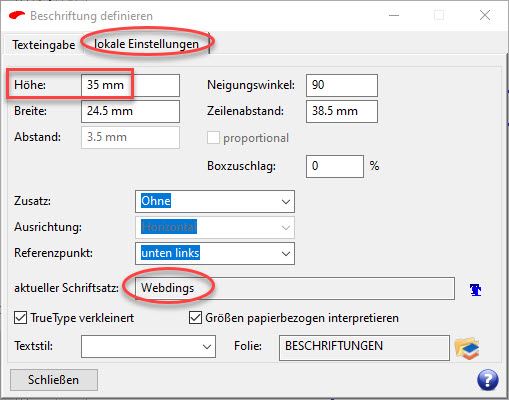

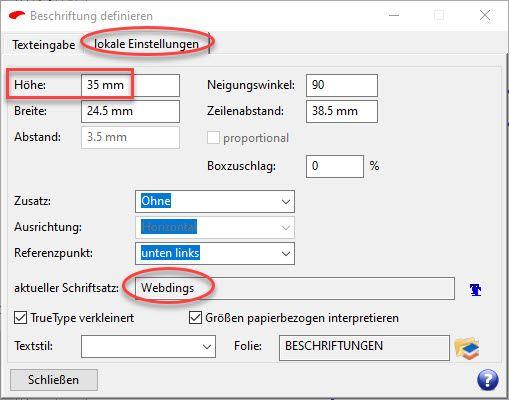

Damit das Blumen-Symbol von einem 3D-Drucker optimal dargestellt werden kann, empfiehlt es sich, eine Symbol-Höhe von 35 Millimeter zu wählen.

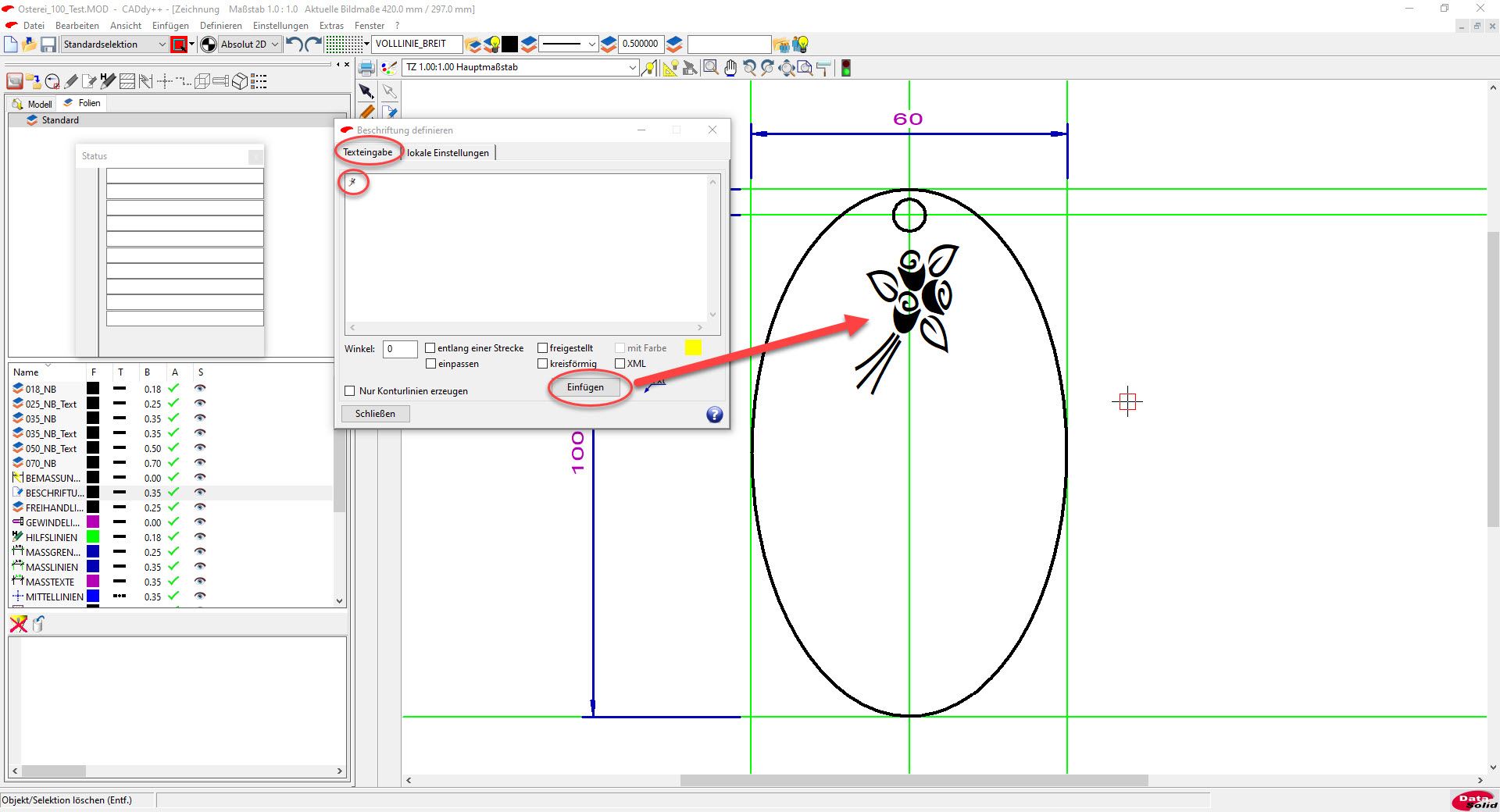

Nun wird in den Reiter „Texteingabe“ gewechselt. Sollte im Eingabefeld noch kein Blumen-Symbol sichtbar sein, so muss dieses mit STRG+V aus dem Zwischenspeicher eingefügt werden. Anschließend kann es über den Button „Einfügen“ an die gewünschte Stelle innerhalb der Ellipse eingefügt werden.

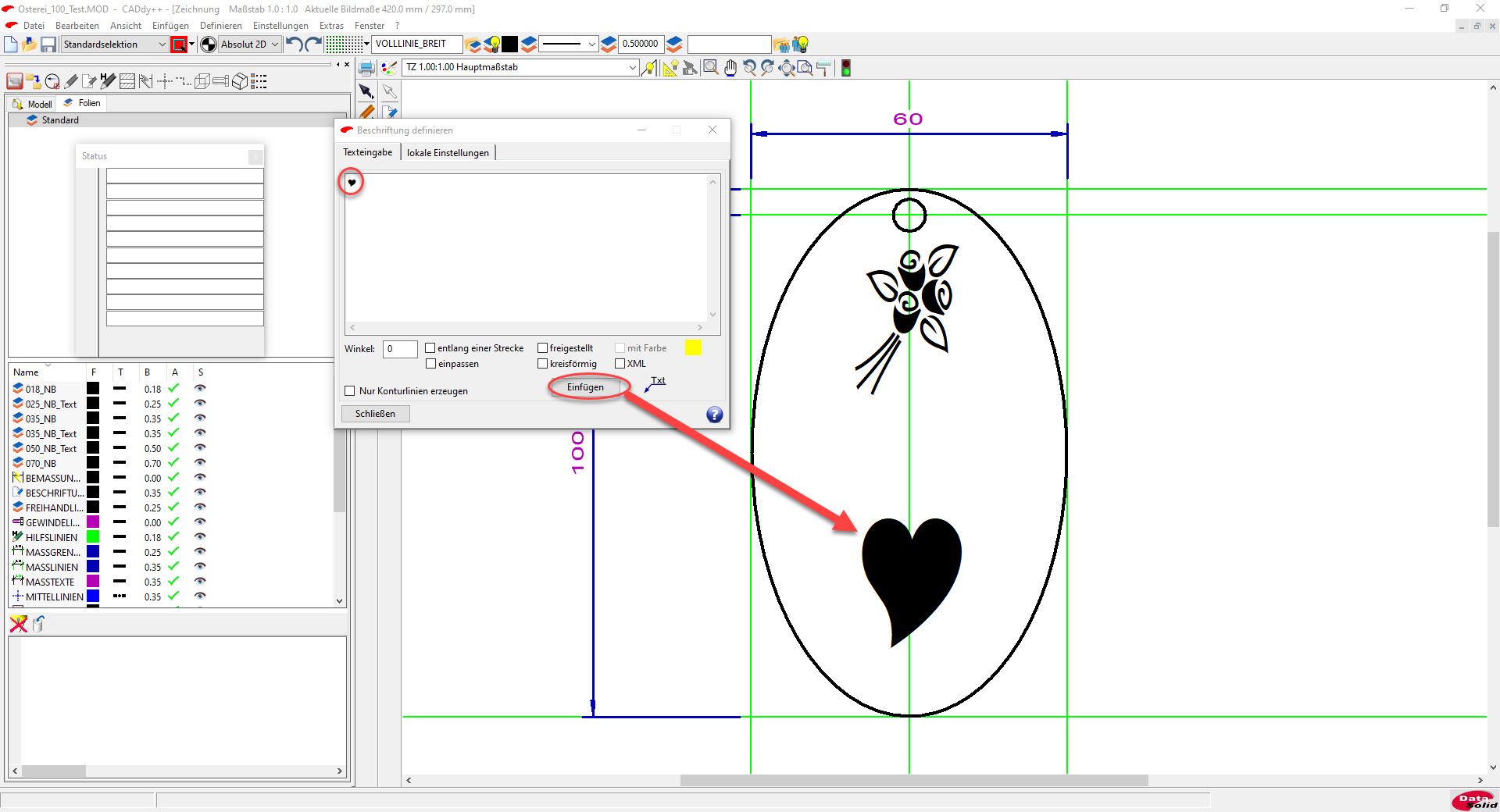

Da die getätigten Einstellungen noch gültig sind, kann nach Auswahl eines neuen Symbols dieses innerhalb der Ellipse eingebaut werden. Dazu muss zunächst das alte Symbol gelöscht und das neue mittel CTRL+V eingefügt werden. Werden keine weiteren Symbole mehr eingefügt, so ist der Editor über den Button „Schließen“ zu beenden.

Die passende Schrift finden

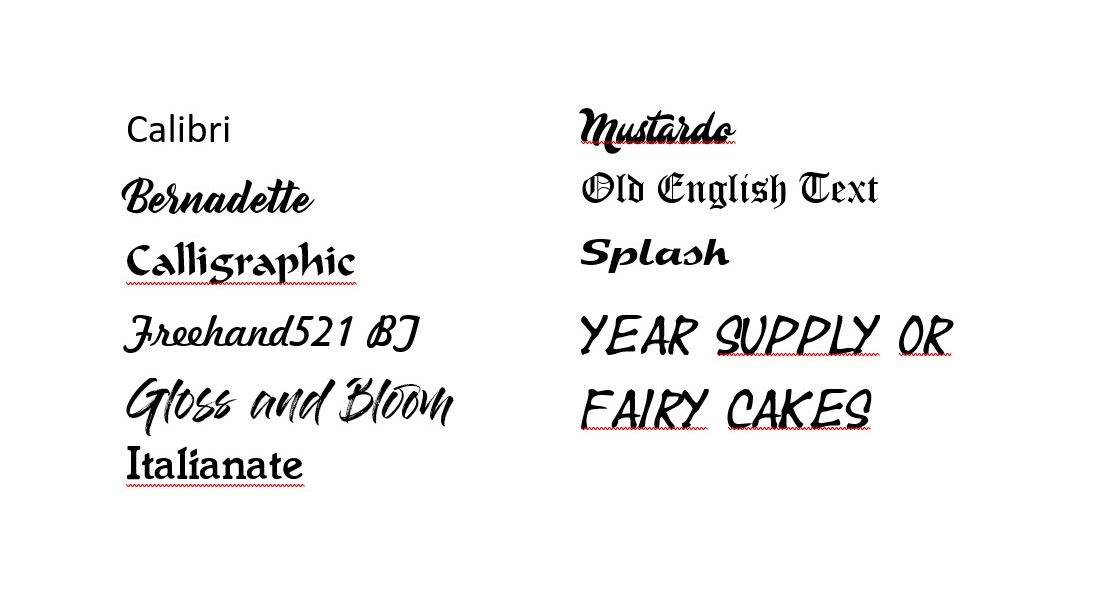

Nicht alle Schriften sind automatisch für den 3D-Druck geeignet. Was auf Papier gut aussieht, outet sich nach dem Ausdrucken womöglich als unbrauchbar, da Schriftbestandteile sich aus dem Verbund wegen nicht vorhandener Verbindungsstege gelöst haben. Es ist daher nötig, vorab zu klären, ob die ins Auge gefasste Schrift tatsächlich tauglich für einen 3D-Druck ist.

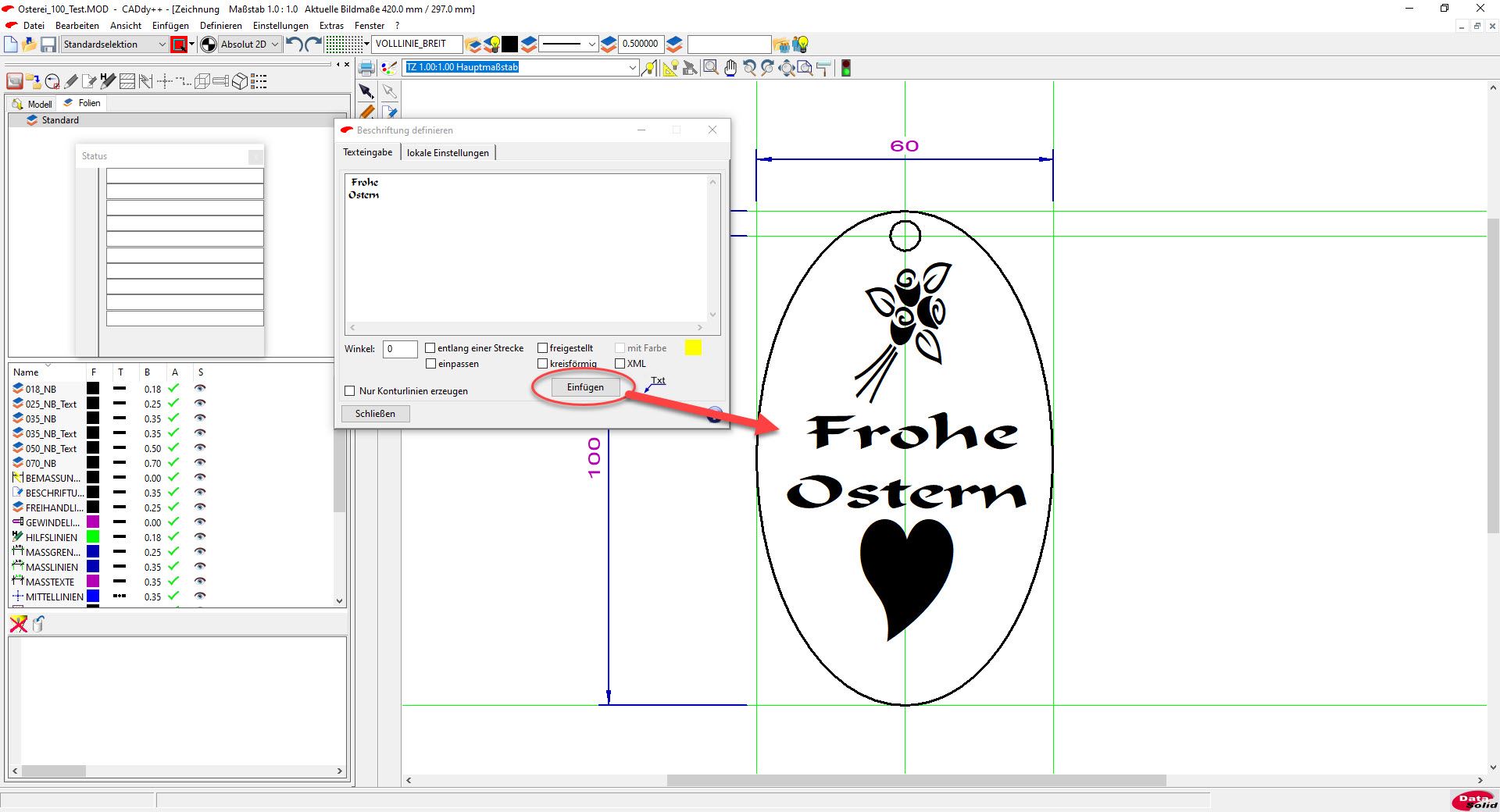

Sehr gut geeignet ist beispielsweise die Schrift „Calligraphic“, da bei dieser Schrift alle Schriftbestandteile miteinander verbunden sind. Sie ist daher eine gute Wahl für das geplante Deko-Osterei aus dem 3D-Drucker. Die Schrift sollte mit einer Buchstabenhöhe von 11 Millimeter eingesetzt werden, damit der Text vom 3D-Drucker gut ausgeformt werden kann.

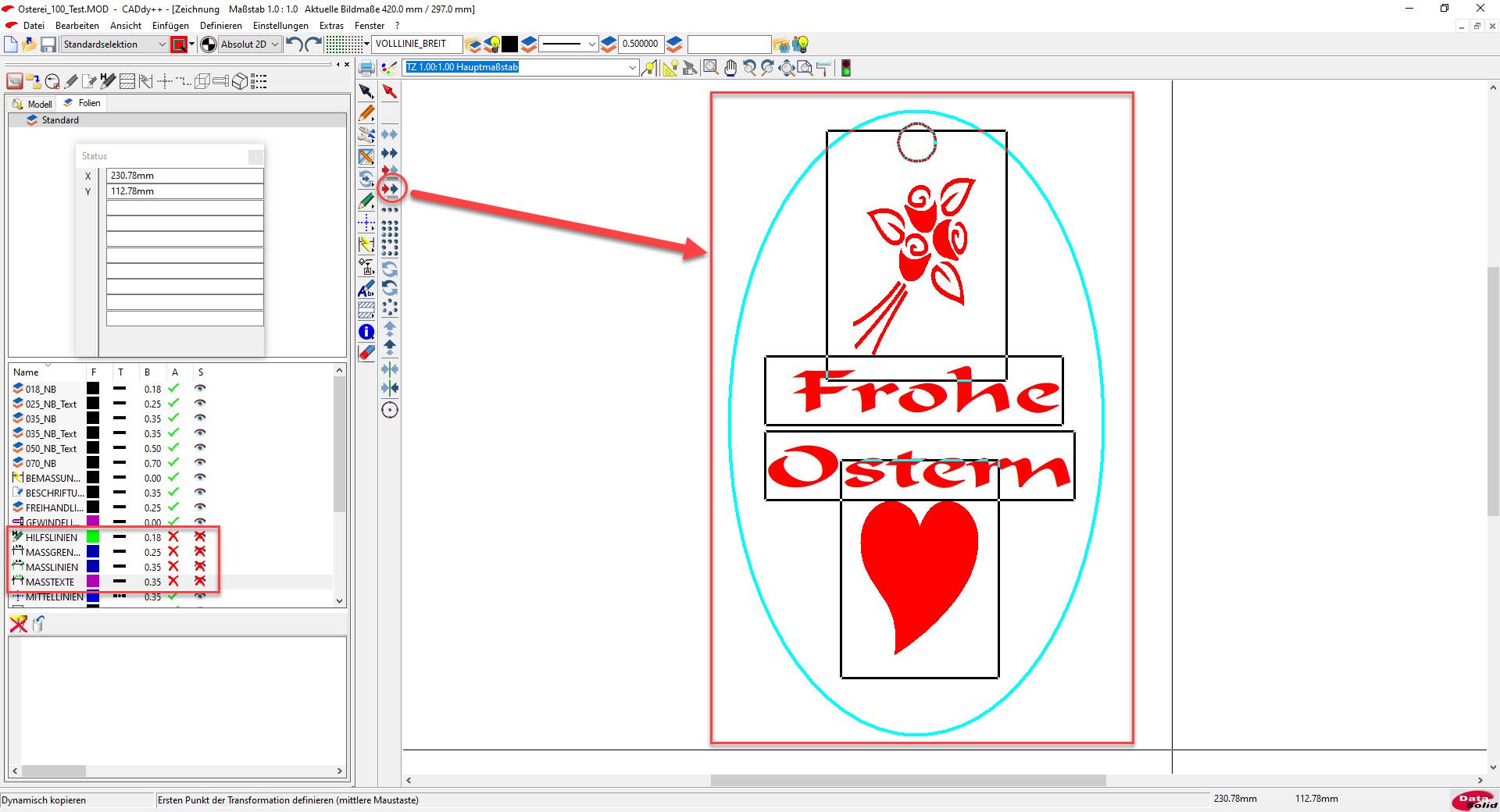

Wurde der Text im 2D-Bereich eingearbeitet, werden anschließend alle nicht benötigten Zeichnungsbestandteile, wie Hilfslinien und Bemaßungen, ausgeblendet, damit die verbliebene Zeichnung über die Funktion „Dynamisch kopieren“ in den 3D-Bereich übertragen werden kann.

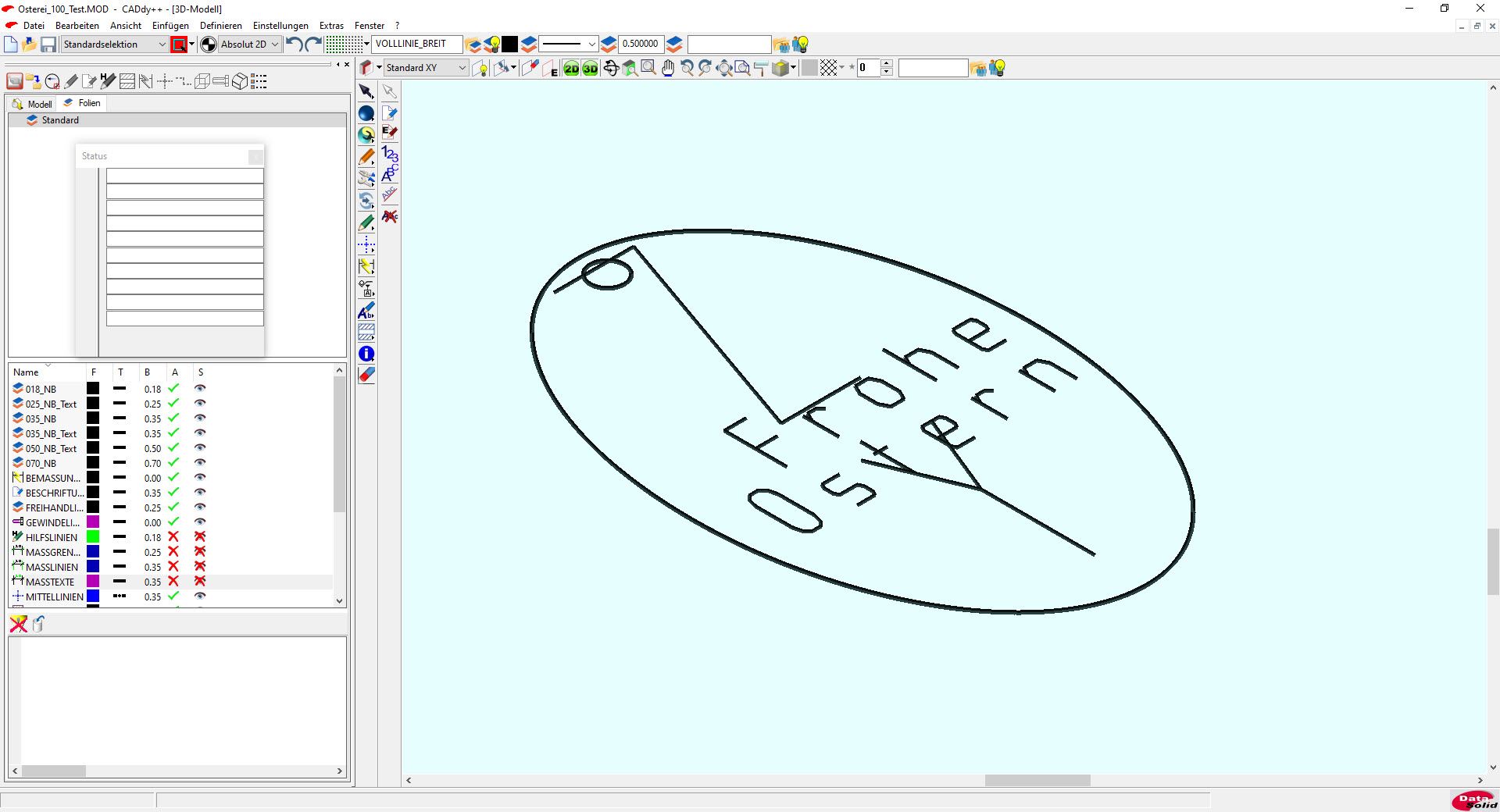

Im 3D-Bereich wird die übertragene 2D-Zeichnung zunächst nicht identisch angezeigt, was technisch bedingt ist.

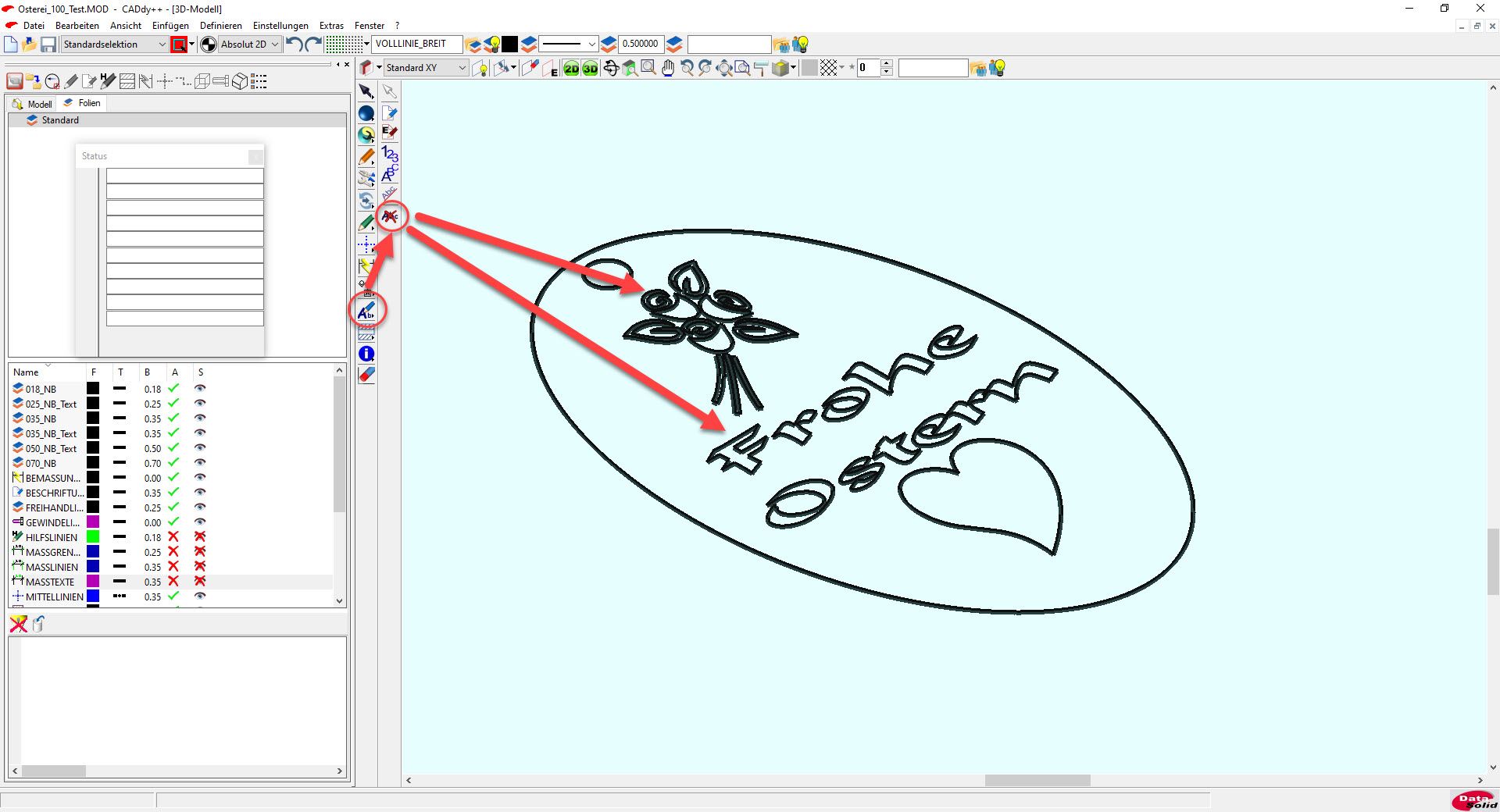

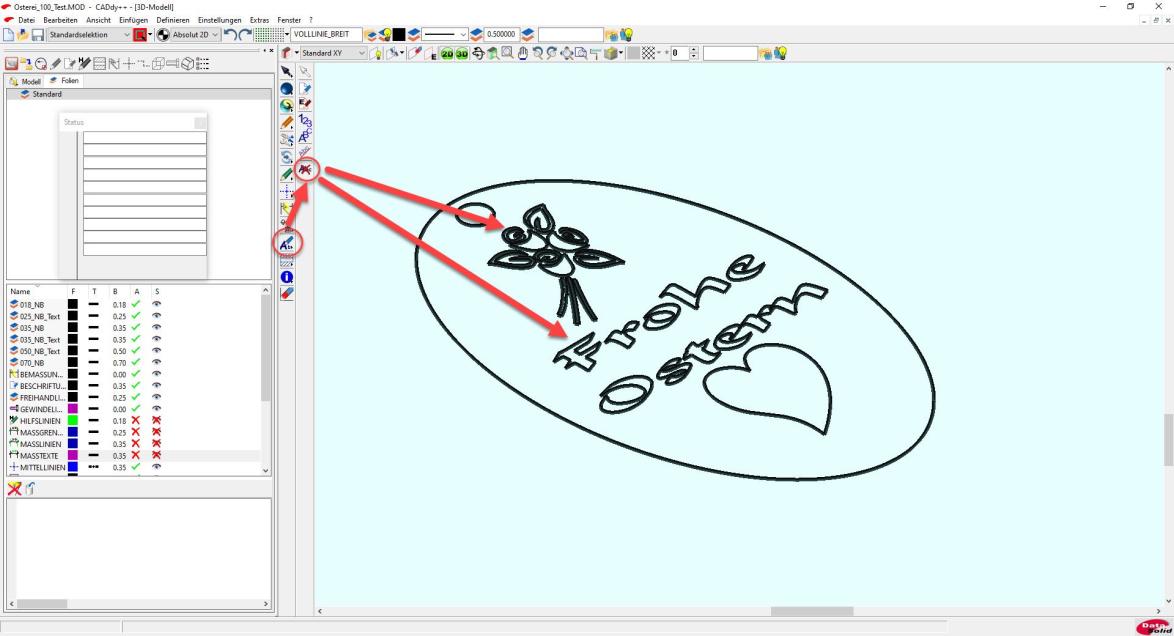

Erst nachdem mit der Funktion „Text zerlegen“ die Symbole sowie der Text per Mausklick umgewandelt wurden, werden diese korrekt dargestellt.

Der Sprung in die 3. Dimension

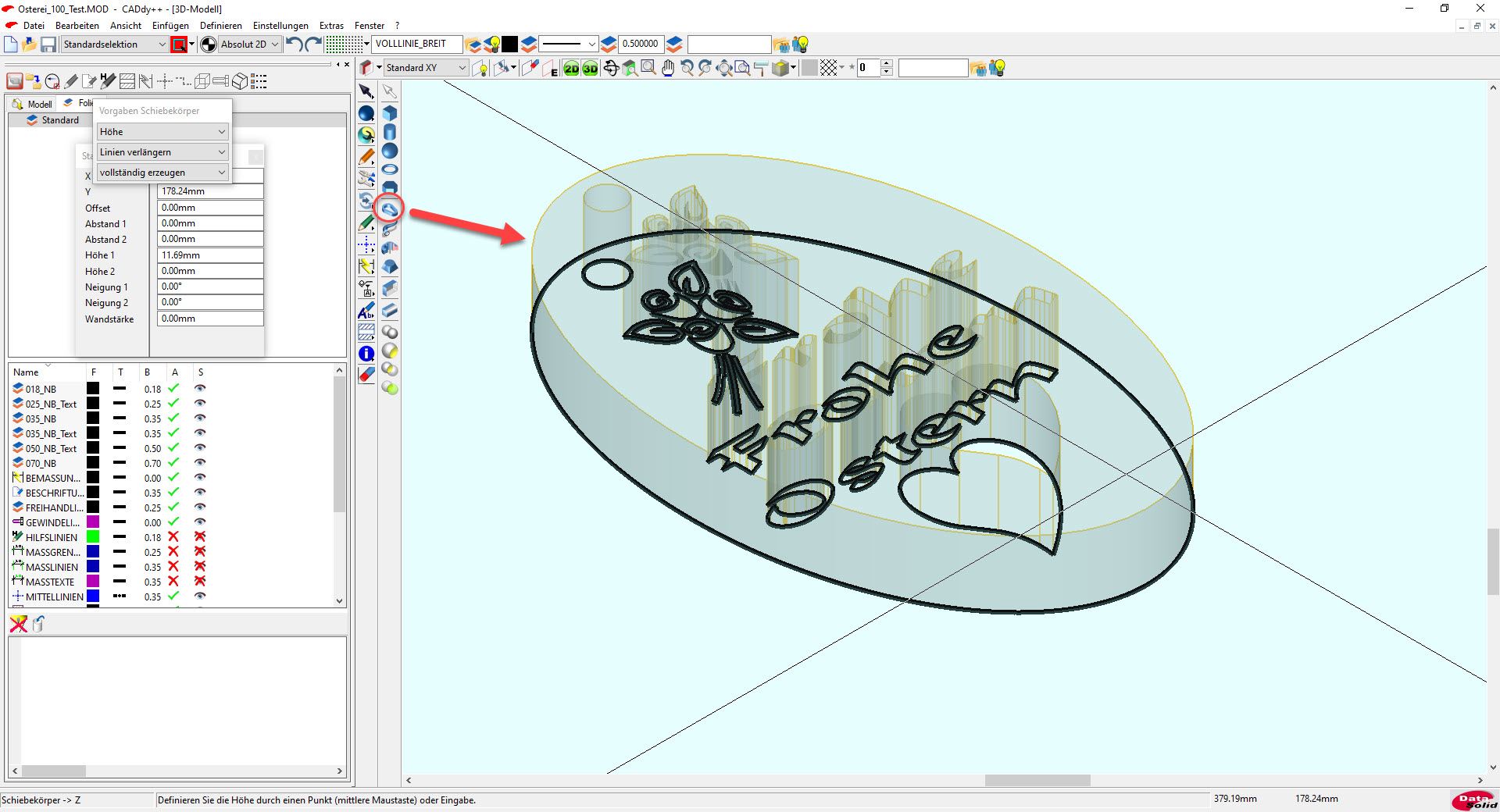

Über die Funktion „Schiebekörper ->Z“ ist es nun möglich, die 2D-Zeichnung durch eine Extrusion in der Z-Achse zu einem 3D-Volumenkörper umzuwandeln. Dabei genügt es, diese Funktion zu aktivieren, mit der Maus (die linke Maustaste muss dabei gedrückt sein) über die zu extrudierende Zeichnung zu fahren, einen geschlossenen Bereich anzuklicken und eine Höhe in das Statusfenster einzugeben.

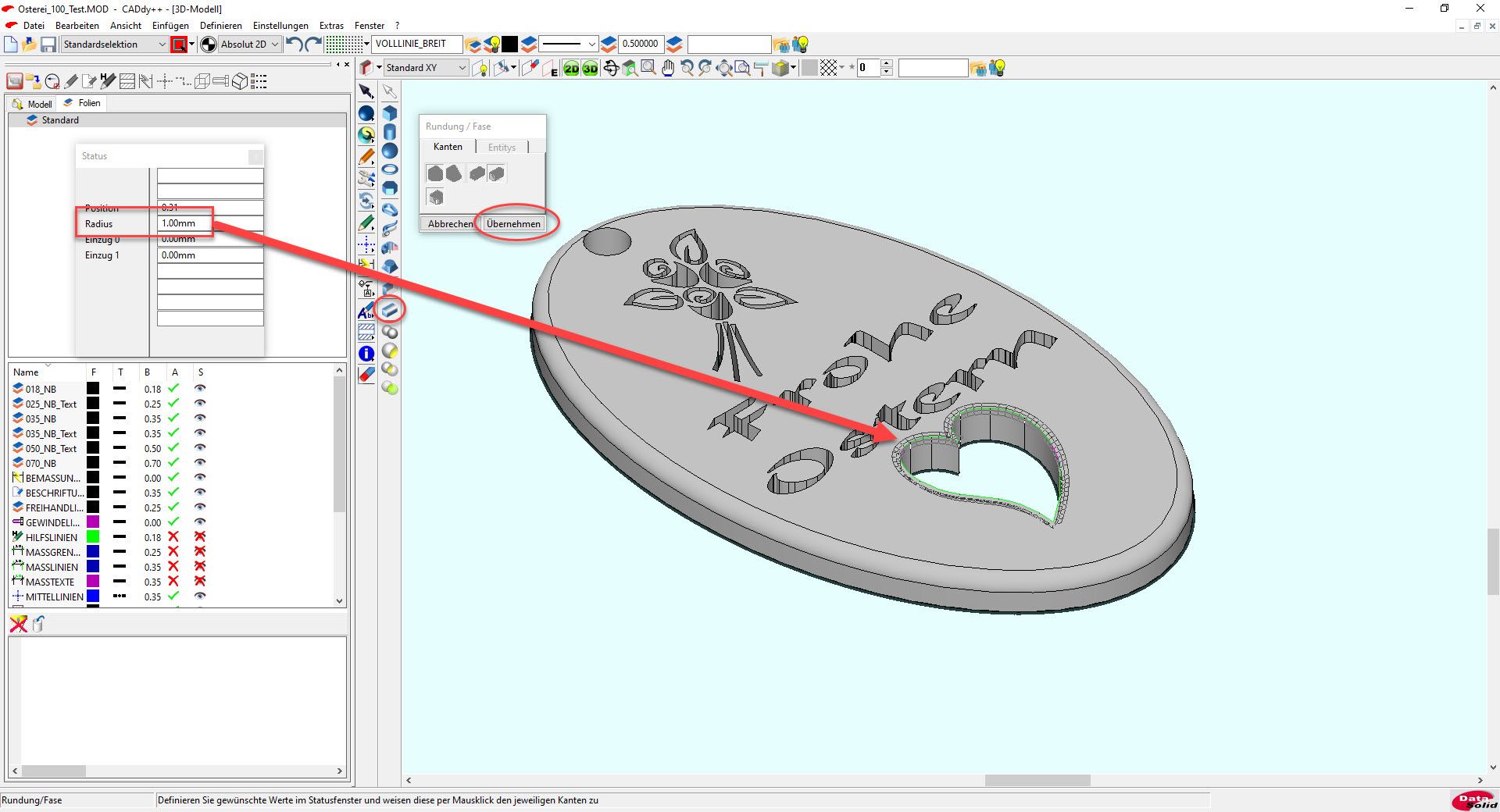

Da das Deko-Ei nun als Volumenmodell vorliegt, bietet es sich an, die Außenkanten mit einem Radius von zwei Millimeter sowie die Herz-Innenkanten mit einem Radius von einem Millimeter abzurunden. Dabei müssen am Herz bei gedrückter STRG-Taste alle Kanten gesammelt werden, damit die Aktion erfolgreich durchgeführt werden kann. Nach Klick auf den Button „Übernehmen“ werden die Rundungen eingezeichnet.

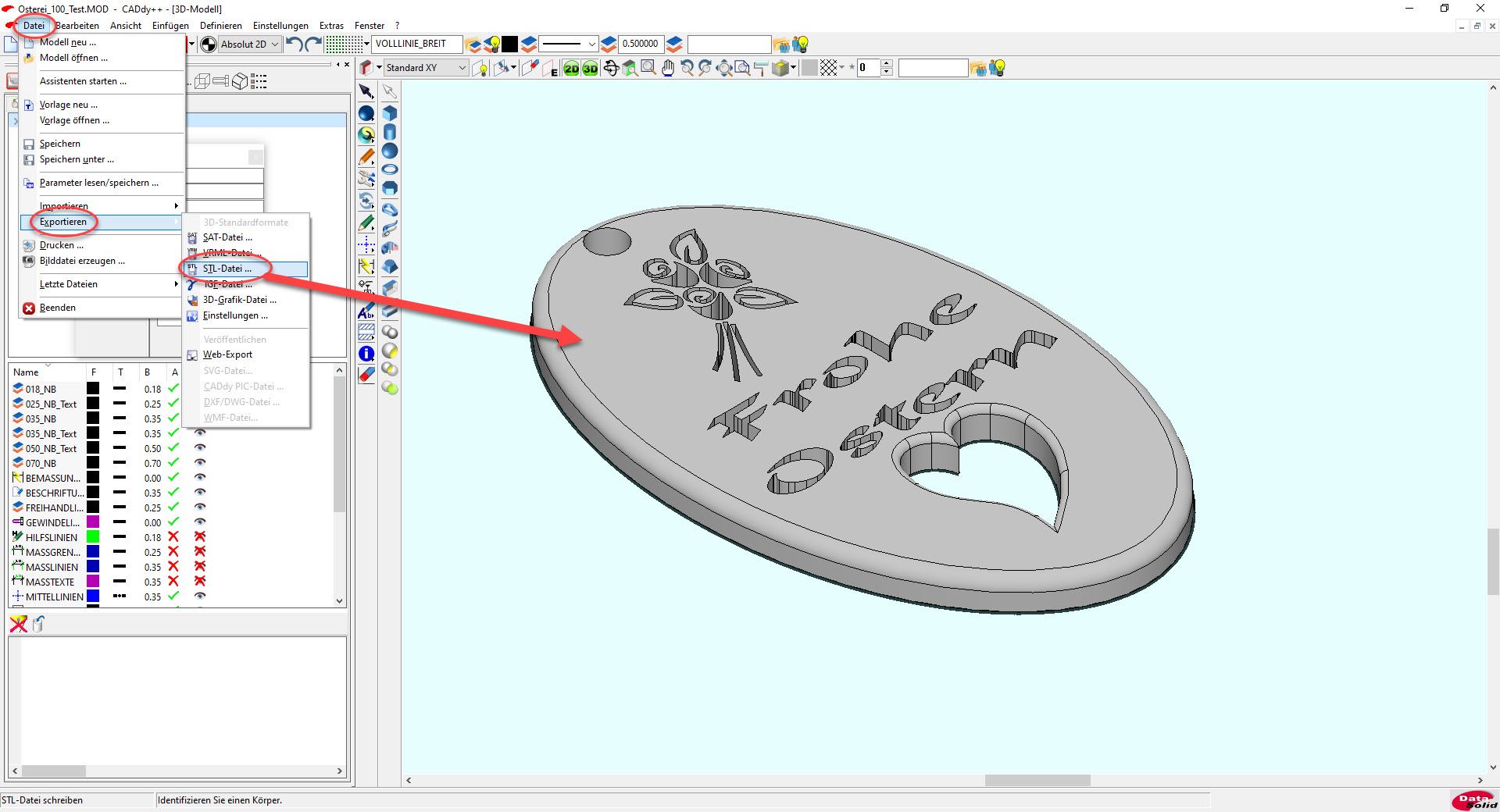

Nachdem nun alle Arbeiten abgeschlossen sind, kann das Deko-Teil in das STL-Format exportiert und mittels eines 3D-Druckers ausgedruckt werden.

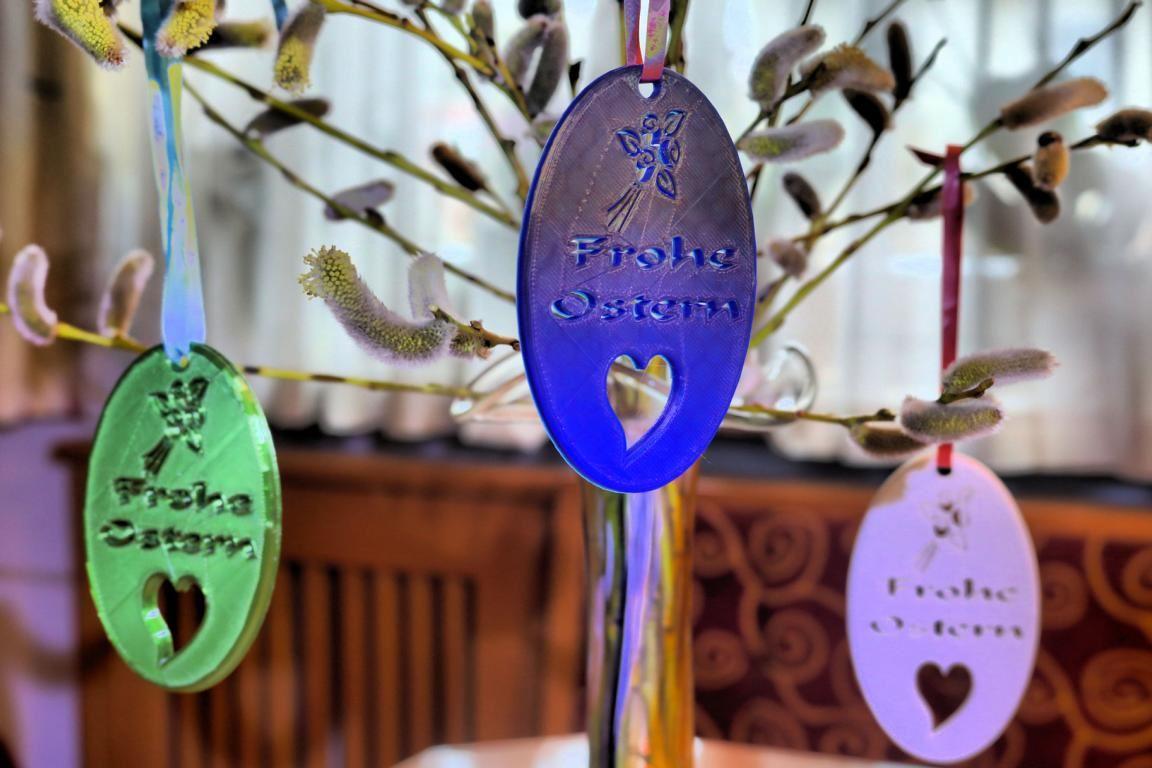

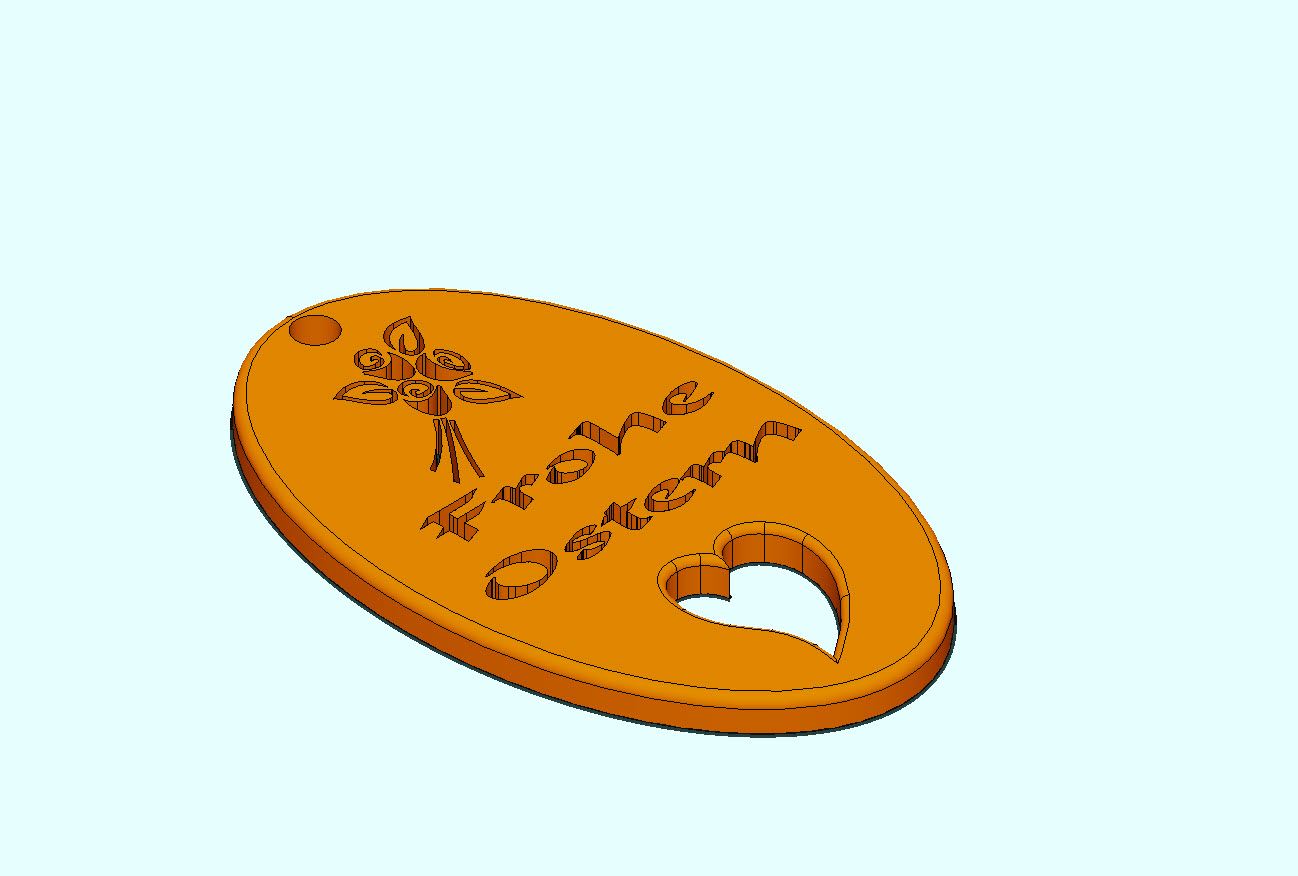

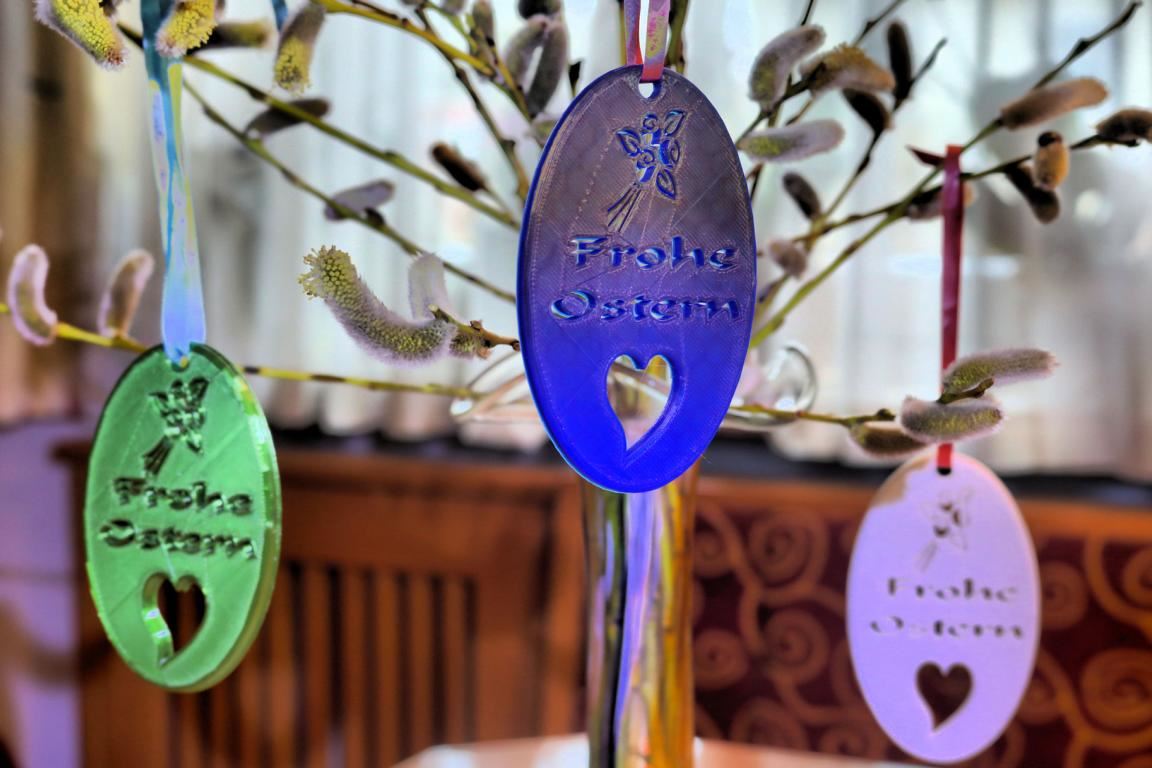

Das Ergebnis ist ein schönes Mitbringsel, das sicher viel Aufmerksamkeit bekommen wird.
