Präzisions-Spannfutter mit mechanischem Spanngetriebe

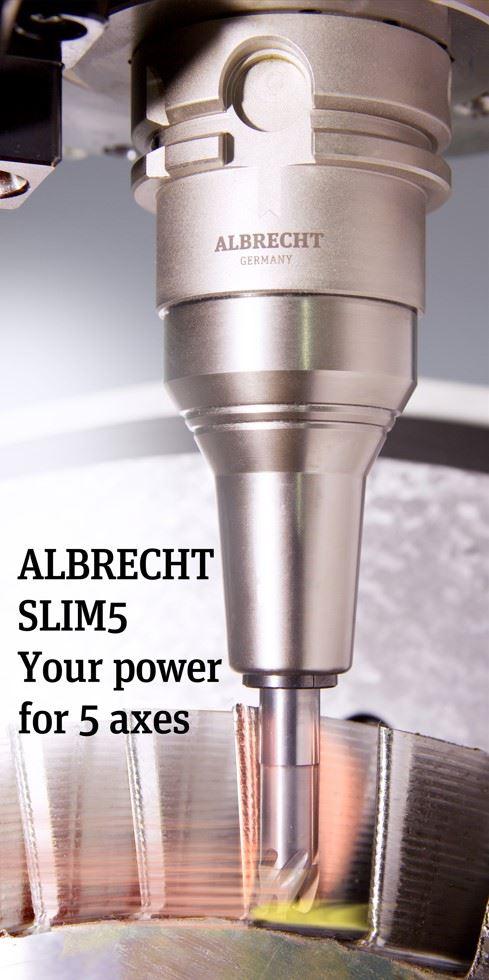

Mit dem Slim5 Präzisions-Spannfutter von Albrecht können Werkzeuge an schwer zugänglichen Stellen gerade bei 5-Achsapplikationen sicher und zuverlässig gespannt werden.

Für 5-Achsapplikationen mit höchsten Ansprüchen, wie in der Bearbeitung von Bauteilen für die Luft- und Raumfahrt, hat der Spannfutter-Spezialist Albrecht das neue Slim5 Präzisions-Spannfutter mit mechanischem Spanngetriebe und großem Spannbereich entwickelt.

In der modernen Luftfahrt sind die Turbinen-Strahltriebwerke unersetzlich, hierbei sind wiederum die einzelnen Turbinenschaufeln einer der wichtigsten Bestandteile. Dabei unterstehen die Bauteile, welche auch hochstabilen und zugleich leichten Materialien bestehen, strengen Qualitätsanforderungen, um die Sicherheit der Flugobjekte stets zu gewährleisten. Diese komplexe Bearbeitung wird zunehmend auf 5-Achs-Bearbeitungszentren komplett in einer Aufspannung gefräst. Werkzeughalter sind ein wichtiger Bestandteil des Antriebsstrangs beim Fräsen mit Schaftwerkzeugen und haben einen hohen Einfluss auf das dynamische Prozessverhalten und die Prozessergebnisse.

In der Industrie besteht daher der Anspruch, wissenschaftlich fundierte Kenntnisse über das Verhalten verschiedener Spannmechanismen zu erlangen. Auch die Albrecht Präzision GmbH & Co. KG verfolgt deshalb verschiedene Ansätze, um diesen Anforderungen gerecht zu werden. Ein gemeinsamer Konsens der Branche lautet dabei: Um Werkzeuge zu maximaler Leistung führen zu können, bedarf es einen Werkzeughalter mit hoher Genauigkeit, Dämpfung und idealer Kraftübertragung.

In Sicherheit und mit Speed, alles erreichen

Natürlich stellt sich neben den hohen Qualitätsansprüchen der Bauteile auch die Frage, wie sich diese hohe Qualität auch kosteneffizient im Fertigungsprozess umsetzen lässt. Die extra schlanke Generation des Spannfutters APC umfasst jetzt ein verbessertes Schneckenradgetriebe. Mit einer Zugkraft von mehr als drei Tonnen, die durch die weltweit einmalige 1:16 Getriebeübersetzung erreicht wird, ermöglicht das neue Slim5 Präzisions-Spannfutter eine deutlich höhere Haltekraft. Darüber hinaus erfolgt eine ideale Dämpfung durch den Spannhülsen-Kegelverbund, der so gut wie alle Vibrationen abbaut. Die perfekte Kombination von Störkontur, Haltemoment, Vibrationsdämpfung und Rundlaufgenauigkeit bietet hohe Zerspanungsleistung und Prozesssicherheit.

Die Kontur der ultraschlanken Bauart besitzt einen Winkel von 4,5° und ist in zwei Varianten verfügbar. Im Durchmesserbereich 2-14 bzw. 2-20 Millimeter ermöglicht es so eine optimale Zugänglichkeit speziell bei 5-Achsapplikationen. Das Spannfutter lässt sich ohne jede weitere Vorrichtung von Hand betätigten und ermöglicht einen einfachen und schnellen Werkzeugwechsel. Außerdem ermöglichen die unterschiedlich verfügbaren Spannhülsen verschiedene Kühlungsarten, welche entsprechend der Anforderungen eingesetzt werden können, um den Prozess zu optimieren.

Als zusätzlicher Schutz verhindern Albrecht-Spannhülsen mit Pin-Lock-Fräserauszugsicherung bei extrem hohen Zerspanungskräften das Herausziehen des Werkzeugs mit Weldon-Schaft. Der Anwendende benötigt somit keine Sonderfräser und erhöht seine Kosteneffizienz.

Erfahrungen aus der Praxis haben gezeigt, dass der Bedarf für Hochleistungs-Spannfutter steigt und im Bereich Aerospace die Oberflächenqualität eine bedeutende Rolle spielt.

Die zweiteilige Konstruktion der Albrecht APC-Präzisions-Spannfutter ermöglicht es zudem, wie in einem Baukasten, auf spezielle Anforderungen individuell einzugehen und Aufnahme und Verschlusstyp frei zu kombinieren. So können Auskraglängen von bis zu 350 mm realisiert werden.

Zusammengefasst wird deutlich, dass das besondere mechanische Albrecht-Spannprinzip aufgrund der positiven Eigenschaften auf den Zerspanungsprozess Kosten einsparen kann. Insbesondere die hohe Dämpfung beim Fräsen reduziert Vibrationen am Werkzeug auf ein Minimum, sorgt somit für bessere Oberflächenqualitäten und verlängert die Standzeit nachweislich. Dies gilt insbesondere auch für die äußerst schlanken Slim5 Aufnahmen, die sich ideal für die Bearbeitung von 5-Achsapplikationen mit höchsten Ansprüchen an Qualität und Prozesssicherheit eignen.

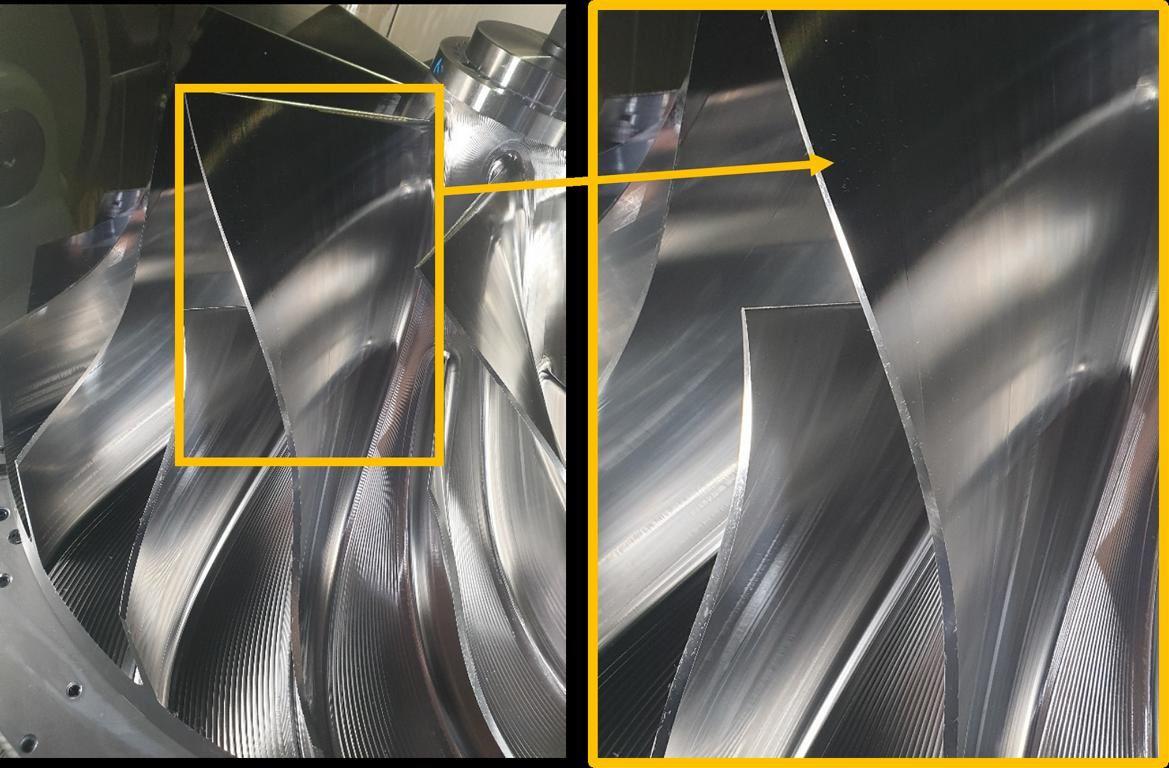

Impeller | Material: 17-4ph (SUS630)

Albrecht Präzision GmbH & Co. KG

Die Albrecht Präzision GmbH & Co. KG mit Sitz in Wernau (Neckar) hat sich zum Ziel gesetzt, die Leistungsfähigkeit der Werkzeugmaschinen ihrer Kunden konsequent zu steigern. Der Hersteller entwickelt und vertreibt unter anderem mit dem Albrecht APC ein Spannfutter, das in Bezug auf Zeitspanvolumen, Standzeit und Sicherheit neue Maßstäbe gesetzt hat. Dazu kommen selbstspannende Bohrfutter mit praxisorientiertem Nachspann-Verhalten. Zum Portfolio gehören zudem Edelstahl-Bohrfutter für die Medizintechnik. Das entwicklungsfreudige Unternehmen hat zahlreiche Patente angemeldet, unter anderem für das erste schlüssellose Bohrfutter oder das Bohrfutter mit Diamantbeschichtung.
