Automatisiertes Spannmittelhandling
Neues Beladesystem mit Start-Stopp-Bolzenmechanik von Hoffmann

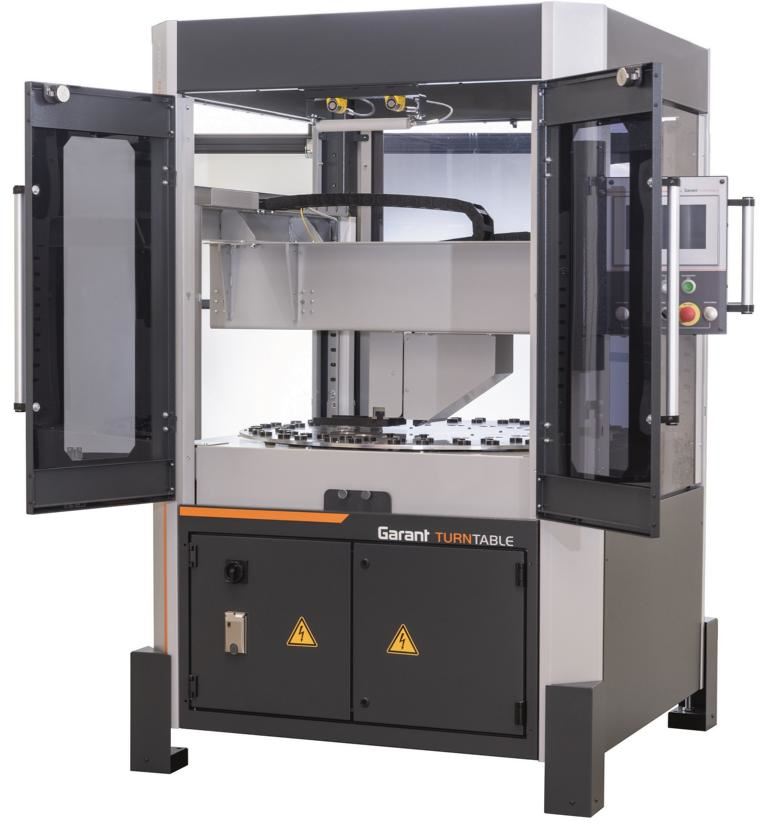

Das automatisierte Beladesystem GARANT Turntable ist für Spannmittel- Handling an CNC-Fräsmaschinen geeignet und einfach bedienbar.
Die Hoffmann Group hat ihr neues GARANT Automation Beladesystem Turntable vorgestellt. Die GARANT Turntable ist ein kompaktes Beladesystem für das Handling von Spannmitteln an CNC-Fräsmaschinen und Bearbeitungszentren. Dank mechanischem Start-/Stopp-Bolzensystem ist die Bedienung denkbar einfach und ohne Programmierkenntnisse möglich.
Die GARANT Turntable ermöglicht es, mit wenig Aufwand auch ältere CNCFräsmaschinen und Bearbeitungszentren mit einer Automatisierung nachzurüsten und deren ungenutzte Kapazitäten zu aktivieren. Denn alternativ zur Automatisierungsschnittstelle kann die GARANT Turntable über einen auf dem Bedienpult installierten Aktuator und eine externe Steuerung der Beladeöffnung betrieben werden. Der Aktuator startet den Zerspanungsprozess; die externe Steuerung öffnet und schließt die Beladeöffnung.
Die GARANT Turntable ist bereits das zweite automatisierte Beladesystem der Hoffmann Group. Borries Schüler, Vorstand für Product Management & Engineering bei der Hoffmann SE sagte: „Wir haben hier ein sehr einfaches System mit einem klar abgegrenzten Einsatzgebiet. Dieses ergänzt unsere Roboterzelle GARANT Basic, die sich an Dreh- und Fräsmaschinen und auch für Rohteile-Handling einsetzen lässt – allerdings nur bis zu 12 Kilogramm. Unser erklärtes Ziel ist es, in Zukunft neben Werkzeugen und Produkten mehr Lösungen und Services für die gesamte Fertigung bereitzustellen. Dabei haben wir vor allem den Mittelstand im Blick. Man darf also auf weitere Neuerungen gespannt sein.“
Die GARANT Turntable bestückt die Maschine entweder durch ein seitliches Beladefenster oder frontal durch die Maschinentüre. Für die Frontalbeladung wird die Anlage mithilfe einer Verschiebeeinheit vor der Maschine platziert; bei Nichtgebrauch wird sie zur Seite geschoben. Das System erlaubt den Betrieb im Bestückungsmodus mit 6, 9 oder 18 bzw. 8, 12 oder 24 Spannmitteln. Dadurch sind verschiedene Aufspannungen möglich.
Für die Bedienung der GARANT Turntable bedarf es nur weniger Handgriffe: Start-Stopp-Bolzen setzen, Bestückungsmodus wählen, Achsen referenzieren und Grundstellung herstellen mit einem Knopfdruck, in den Automationsmodus wechseln und starten.
Die Möglichkeit, die GARANT Turntable auch ohne Automatisierungsschnittstelle zu betreiben, die geringen Abmessungen von nur 1500x2200x1500 Millimetern (Breite/Höhe/Tiefe) und das Transportgewicht von 1200 kg erlauben es, die Anlage flexibel an jeder CNC-Fräsmaschine bzw. jedem Bearbeitungszentrum einzusetzen. Verschiedene Leasing-Angebote und individuell abgestimmte Finanzierungsoptionen machen die GARANT Turntable auch für den kleinen Geldbeutel erschwinglich.
