Für eine unterbrechungsfreie Fertigung
F. Zimmermann bietet kompakten und modularen Werkzeugwechsler
Im Vergleich zu einem üblichen Kettensystem werden im neuen Werkzeugwechsler nicht alle Werkzeuge mitbewegt, sondern nur das erforderliche.

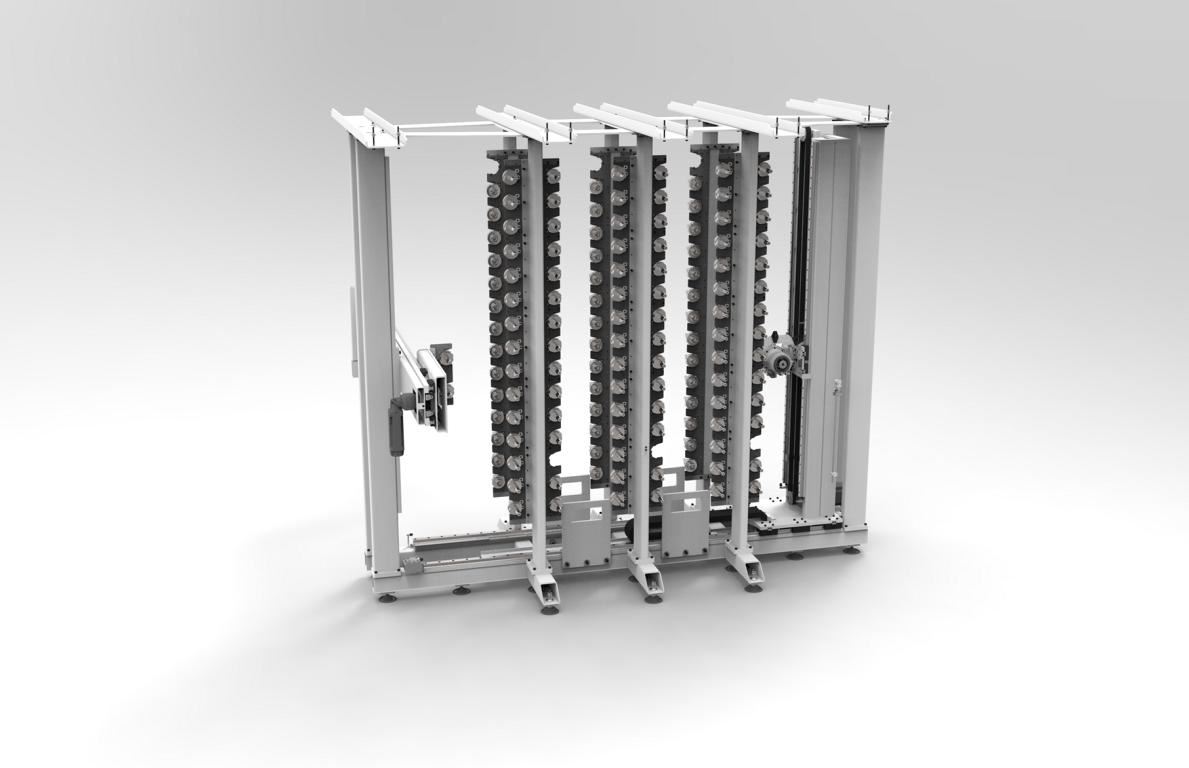

F. Zimmermann hat mit dem FZ-Regalmagazin „ZIM Rack“ einen eigenen Werkzeugwechsler für seine Portalfräsmaschinen entwickelt. Dieser ist besonders kompakt, und durch seinen modularen Aufbau auf theoretisch mehrere tausend Werkzeuge erweiterbar. Damit kann der Anwender das neue System exakt an seine Fertigung anpassen – ohne zusätzlichen Lagerplatz.
Das Thema Werkzeugverfügbarkeit spielt bei den Kunden eine große Rolle für eine unterbrechungsfreie Fertigung. Denn ob sie nun anspruchsvolle Werkstoffe zerspanen müssen oder ganz unterschiedliche Bauteile – aufgrund des hohen Verschleißes oder der Vielfältigkeit müssen die richtigen Werkzeuge schnell und einfach bereitgestellt werden können. Dafür hat F. Zimmermann nun erstmals einen eigenen Werkzeugwechsler entwickelt.
„Wir haben unser FZ-Regalmagazin nicht nur äußerst kompakt gestaltet, sondern auch modular aufgebaut“, beschreibt Mohamed Wassim Bouraoui, Leiter Entwicklung und Konstruktion bei F. Zimmermann. „Dem Anwender stehen in der Basisversion 60 Plätze zur Verfügung, die er in 30er-Schritten bis auf mehrere Tausend erweitern kann.“ Marktbegleiter würden dabei schnell an ihre Grenzen stoßen.
Das Besondere: Das Funktionsprinzip ist unabhängig von der Werkzeuganzahl. Der Maschinenbediener hat genug Platz, vor Arbeitsbeginn alle Werkzeuge zu tauschen und damit bis zur nächsten Schicht unterbrechungsfrei zu arbeiten. Ein separates Lager Kann damit eingespart werden.
Die Werkzeuge sind liegend in den Aufnahmen gespeichert, entnehmen kann sie der Mitarbeiter über einen Manipulator. Im Vergleich zu einem üblichen Kettensystem werden damit nicht alle Werkzeuge mitbewegt, sondern nur das erforderliche. Der Anwender profitiert so von deutlich weniger Verschleiß.
„Wir bieten mit dieser Neuentwicklung aus unserem Haus einen echten Mehrwert“, verspricht Daniel Demlang, Technischer Leiter. „Der Kunde kann das FZ-Regalmagazin ZIM Rack ideal an seine Fertigung anpassen. Und weil er sowohl die Maschine als auch den Wechsler aus einer Hand bekommt, können wir ihn im Servicefall wesentlich besser und schneller unterstützen.“
